Комплект маячка

1. Установите машину на ровной поверхности.

2. Выключите двигатель, включите стояночный тормоз и извлеките ключ из замка зажигания.

3. Отсоедините аккумулятор; см. раздел «Техническое обслуживание электрической системы» в Руководстве оператора для тягового блока.

4. Убедитесь в том, что следующие комплекты установлены на вашей машине:

   • Универсальный солнцезащитный навес (модель 30671 или 30669)

   • Комплект панели переключателей (модель 03248)

   • Комплект жгута проводов питания; см. подходящий комплект для вашего тягового блока в следующей таблице:

     Тяговый блок	Комплект жгута проводов питания
     Reelmaster серии 3000	138-2993
     Reelmaster серии 5000	138-2994
     Groundsmaster серии 4500, 4700 и Reelmaster серии 7000	138-2995
     Groundsmaster серии 7200	138-2996
     Multi Pro 1750	138-2999
     Groundsmaster серии 5900	138-3002

Рисунок 1

1. Солнцезащитный навес

1. Удалите 4 болта с фланцевыми головками (5/16 x 1¼ дюйма) с 4 шайбами (5/16 дюйма), которые крепят солнцезащитный навес к боковым швеллерам рамы (Рисунок 1 и Рисунок 2).

   Note: Не снимайте уплотнительные втулки с солнцезащитного навеса.



   Рисунок 2

   1. Уплотнительная втулка
   2. Болт с фланцевой головкой (5/16 x 1¼ дюйма)
   3. Шайба (5/16 дюйма)
   4. Гайка с зажимами (боковой швеллер рамы)

2. Снимите солнцезащитный навес с машины (Рисунок 1).

Детали, требуемые для этой процедуры:

Note: На рисунках в описании данной процедуры показан тяговый блок Reelmaster серии 5010. Ваша машина может выглядеть по-другому.

1. Прикрепите кронштейн к раме солнцезащитного навеса с помощью длинного каретного болта, короткого каретного болта, проставки и 2 фланцевых гаек.

   Note: Если на вашей машине установлен комплект фар рабочего освещения, используйте кронштейн фары вместо кронштейна маячка (Рисунок 4).



   Рисунок 3

   1. Короткий каретный болт
   2. Фланцевые гайки
   3. Проставка
   4. Кронштейн
   5. Длинный каретный болт


   Рисунок 4

   1. Кронштейн фары

2. Снимите разъем маячка с гнезда маячка (Рисунок 5).



   Рисунок 5

   1. Разъем маячка
   2. Гнездо

3. Проложите жгут проводов через гайку, шайбу и гнездо маячка. Подсоедините клеммы к разъему маячка(Рисунок 6).

   Note: Подсоедините фиолетовый провод к средней клемме на разъеме маячка, а черный провод к наружной части клеммы разъема маячка.



   Рисунок 6

   1. Разъем маячка
   2. Клеммы жгута проводов
   3. Гнездо
   4. Гайка
   5. Шайба
   6. Жгут проводов

4. Вставьте разъем маячка в гнездо маячка, повернув гнездо маячка (Рисунок 7).

   Note: Это предотвратит скручивание жгута проводов.



   Рисунок 7

   1. Разъем маячка
   2. Гнездо

5. Установите гнездо маячка на кронштейн, как показано на Рисунок 8.

   Note: Если на вашей машине установлен комплект фар рабочего освещения, используйте кронштейн фары вместо кронштейна маячка (Рисунок 4).



   Рисунок 8

   1. Гнездо
   2. Гайка
   3. Шайба
   4. Кронштейн
   5. Жгут проводов

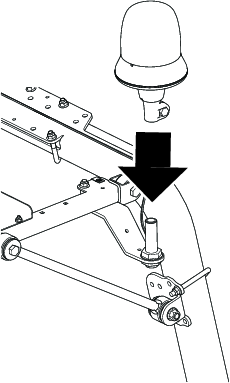

6. Установите маячок на гнездо и затяните гайку-барашек (Рисунок 9).



   Рисунок 9

7. Вставьте разъем жгута проводов маячка в разъем жгута проводов панели переключателей (Рисунок 10).

8. Проложите жгут проводов маячка, как показано на Рисунок 10, и закрепите его кабельными стяжками.



   Рисунок 10

   1. Жгут проводов маячка
   2. Разъем

9. Снимите заглушку с передней левой части панели переключателей (Рисунок 11) и удалите ее в отходы.

   Note: Установите переключатель таким образом, чтобы более толстая и округлая часть была обращена в сторону задней части машины.



   Рисунок 11

   1. Заглушка
   2. Переключатель
   3. Электрический разъем

10. Вставьте электрический разъем в переключатель и установите переключатель в панель переключателей (Рисунок 11).

11. Вставьте предохранитель (15 А) в третье гнездо слева, если смотреть на блок предохранителей (Рисунок 12).

    Note: Если был установлен предохранитель из другого комплекта Toro, установка предохранителя может не потребоваться.



    Рисунок 12

    1. Предохранитель маячка

Подсоедините аккумулятор; см. раздел «Техническое обслуживание электрической системы» в Руководстве оператора.

1. Совместите отверстия в уплотнительных втулках солнцезащитного навеса с 4 гайками с зажимами в боковых швеллерах рамы.

2. Подсоедините солнцезащитный навес к швеллерам рамы (Рисунок 2) с помощью 4 болтов с фланцевыми головками (5/16 x 1¼ дюйма) и 4 шайб (5/16 дюйма), снятых ранее.

3. Затяните болты с фланцевыми головками с моментом от 10 до 14 Н∙м.

С ключом зажигания в положении Вкл.:

• Нажмите заднюю часть переключателя для включения маячка.

• Нажмите переднюю часть переключателя для выключения маячка.
