Stoelset

Groundsmaster® e3200, e3300, 3200, of 3300 serie tractie-eenheid

Model No. 32301-Serial No. and Up

Model No. 32302-Serial No. and Up

Model No. 32303-Serial No. and Up

Installatie

De machine voorbereiden op de montage

  • Groundsmaster 3200 of 3300 machines: Voer de volgende stappen uit:

    1. Parkeer de machine op een horizontaal oppervlak.

    2. Stel de parkeerrem in werking.

    3. Breng de maai-eenheid omlaag.

    4. Zet de motor af en haal het sleuteltje uit het contact.

    5. Koppel de accu los; raadpleeg het onderdeel onderhoud elektrisch systeem van uw Gebruikershandleiding.

  • Groundsmaster e3200 of e3300 machines: Voer de volgende stappen uit:

    1. Parkeer de machine op een horizontaal oppervlak.

    2. Zorg ervoor dat de parkeerrem is aangetrokken; raadpleeg de Gebruikershandleiding van uw tractie-eenheid.

    3. Breng de maai-eenheid omlaag.

    4. Schakel de machine uit en verwijder het contactsleuteltje.

    5. Draai de afkoppelschakelaar van de accu op UIT.

De stoel op de tractie-eenheid monteren

Benodigde onderdelen voor deze stap:

Bout4
Moer8
Plaat1
Kabelboom stoelschakelaar1
Kabelboom van stoel met luchtvering (alleen voor model 32303)1

De stoel plaatsen

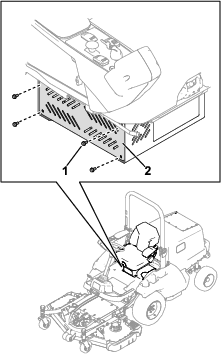

  1. Groundsmaster e3200 of e3300 machines: Verwijder de plaat aan de rechterzijde van de stoelbasis (Figuur 1). Bewaar de bouten.

    g492196

    Figuur 1

    1. Bout
    2. Stoelbasisplaat

  2. Verwijder het bedieningspaneel van de stoelbasis (Figuur 2) en bewaar de moeren.

    Important: Ondersteun het bedieningspaneel nadat u het hebt verwijderd zodat het niet plooit of aan de kabels en draden hangt.

    g491993

    Figuur 2

    Groundsmaster e3200 machine afgebeeld

    1. Bedieningspaneel
    2. Stoelbasis
    3. Moeren

  3. Sluit het uiteinde van de kabelboom van de stoelschakelaar met de aanduiding P01 aan op de connector aan de onderkant van de stoel (Figuur 3).

    g490500

    Figuur 3

    1. P01 connector - kabelboom
    2. Connector stoel

  4. Lijn de stoelbouten uit met de gaten in de stoelbasis.

    • Groundsmaster 3200 of 3300 machines afgebeeld in Figuur 4

    • Groundsmaster e3200 of e3300 machines afgebeeld in Figuur 5

    g299316

    Figuur 4

    1. Stoel
    2. Stoelbasis
    g489866

    Figuur 5

    1. Stoel
    2. Stoelbasis

De kabelboom leiden

Note: Modellen 32301 en 32302 zijn uitgerust met 1 kabelboom (d.w.z. de kabelboom van de stoelschakelaar). Model 32303 is uitgerust met 2 kabelbomen (d.w.z. de kabelboom van de stoelschakelaar en de kabelboom van de stoel met luchtvering).

  • De kabelboom van de stoelschakelaar monteren:

    1. Voer de volgende stap uit voor uw machine:

      • Groundsmaster 3200 en 3300 machines:

        Leid de kabelboomconnector van de stoelschakelaar tussen de stoel en de stoelbasis en naar de kabelboom van de machine (Figuur 6).

        g299317

        Figuur 6

        1. Kabelboom stoelschakelaar
        2. Machinekabelboom

      • Groundsmaster e3200 of e3300 machines:

        Leid de kabelboomconnectoren van de stoelschakelaar boven de balg van de stoel en naar de kabelboom van de machine (Figuur 7).

        g492220

        Figuur 7

        1. Kabelboomconnectoren - stoelschakelaar
        2. Kabelboomconnectoren - machine

    2. Sluit de kabelboomconnectoren van de stoelschakelaar aan op de kabelboomconnectoren van de machine zoals aangegeven in de volgende tabel:

      MachineAanduiding - kabelboom stoelschakelaarAanduiding - machinekabelboom
      Groundsmaster 3200/3300P02(SEAT NO)P11(SEAT SWITCH)
      P03(SEAT NC)Niet van toepassing voor deze machines.
      Groundsmaster e3200/e3300P02(SEAT NO)P79(SEAT SWITCH NO)
      P03(SEAT NC)P96(SEAT SWITCH NC)

  • De kabelboom van de stoel met luchtvering monteren (alleen voor model 32303):

    Sluit het uiteinde van de kabelboom van de stoel met luchtvering aan op de kabelboomconnector van de machine zoals aangegeven in de volgende tabel:

    MachineAanduiding - machinekabelboom
    Groundsmaster 3200/3300P08(AIR RIDE SEAT SW)
    Groundsmaster e3200/e3300P81(AIR RIDE SEAT)

De montage voltooien

  1. Voer de volgende stappen uit voor uw machine:

    • Groundsmaster 3200 en 3300 machines:

      Gebruik 4 moeren om de stoel aan de stoelbasis te bevestigen (Figuur 8).

      g299346

      Figuur 8

      Groundsmaster 3200/3300 machine afgebeeld

      1. Moer

    • Groundsmaster e3200 of e3300 machines:

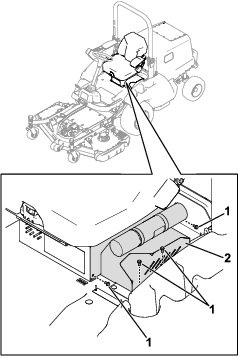

      1. Verwijder de plaat van de linkerzijde van de stoelbasis (Figuur 9). Bewaar de bouten.

        g490184

        Figuur 9

        Groundsmaster e3200/e3300 machine afgebeeld

        1. Bouten
        2. Stoelbasisplaat

      2. Gebruik 4 moeren om de stoel aan de stoelbasis te bevestigen (Figuur 10).

        g490183

        Figuur 10

        Groundsmaster e3200/e3300 machine afgebeeld

        1. Moeren

      3. Gebruik de bewaarde bouten om de stoelbasisplaten aan elke kant van de stoelbasis te monteren (Figuur 1 en Figuur 9).

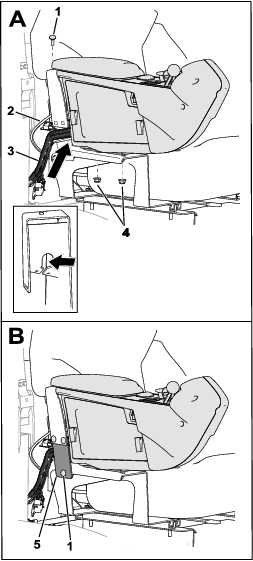

  2. Plaats het bedieningspaneel aan de stoelbeugel (A in Figuur 11).

    Voor model 31900, 31901, 31907 en 31909 machines: controleer of de gaskabel in de tussenruimte van de stoelbeugel is geplaatst, boven de kabelboom (inzet van A in Figuur 11).

    g299331

    Figuur 11

    Groundsmaster 3200/3300 machine afgebeeld

    1. Slotbout
    2. Gaskabel
    3. Machinekabelboom
    4. Moeren
    5. Plaat

  3. Bevestig het bedieningspaneel aan de stoelbeugel met de bestaande moeren [verwijderd in De stoel plaatsen] en een slotbout en moer (A in Figuur 11).

    Draai de slotbout en moer vast, draai daarna de bestaande moeren vast aan de bouten van het bedieningspaneel.

  4. Bevestig de plaat aan de stoelbeugel met 3 slotbouten en 3 moeren (B in Figuur 11).

De montage voltooien

  1. Voer de volgende stappen uit voor uw machine:

    • Groundsmaster 3200 or 3300 machines: Sluit de accu aan; raadpleeg het onderdeel ‘onderhoud elektrisch systeem’ van uw Gebruikershandleiding.

    • Groundsmaster e3200 of e3300 machines: Draai de afkoppelschakelaar van de accu op AAN.

  2. Verstel de stoel indien nodig; zie Algemeen overzicht van de machine.

Algemeen overzicht van de machine

Borghendel voor lengte-instelling

Met de hendel voor de lengte-instelling kunt u de stoel naar voren en naar achteren schuiven.

  • Model 32301: Beweeg de hendel naar links (Figuur 12), zet de stoel in een comfortabele stand en laat de hendel los om de instelling van de stoel te borgen.

  • Model 32302 en 32303: Til de borghendel op om de stoel vrij te stellen (Figuur 13), zet de stoel in een comfortabele stand en laat de hendel los om de instelling van de stoel te borgen.

Important: De borghendel moet de bestuurdersstoel in de gewenste stand borgen. De bestuurdersstoel mag niet naar voren of naar achteren bewegen wanneer de stoel geborgd is.

g300242

Figuur 12

g299349

Figuur 13

Model 32302 afgebeeld

Draaiknop om het gewicht in te stellen

Uitsluitend model 32302

Stel de draaiknop af (Figuur 14) zodat deze overeenkomt met uw gewicht (kg of lb).

g299348

Figuur 14

Schakelaar om de vering af te stellen

Uitsluitend model 32303

Beweeg de schakelaar (Figuur 15) naar links of rechts om de hoeveelheid demping in te stellen.

g299347

Figuur 15
