Kit de banco

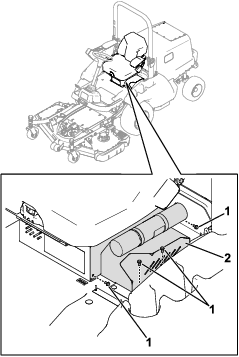

1. Máquinas Groundsmaster e3200 ou e3300: Remova a placa do lado direito da base do banco (Figura 1). Guarde os parafusos.



   Figura 1

   1. Parafuso
   2. Placa da base do banco

2. Remova a consola da base do banco (Figura 2) e guarde as porcas.

   Important: Apoie a consola depois de a remover de forma a que não colapse nem fique pendurada pelos cabos e fios.



   Figura 2

   Máquina Groundsmaster e3200 mostrada

   1. Consola
   2. Base do banco
   3. Porcas

3. Instale a extremidade da cablagem do interruptor do banco identificada com P01 no conector na parte inferior do banco (Figura 3).



   Figura 3

   1. Conector P01 – cablagem
   2. Conector do banco

4. Alinhe as cavilhas do banco com os furos na base do banco.

   • Máquinas Groundsmaster 3200 ou 3300 mostrada em Figura 4

   • Máquinas Groundsmaster e3200 ou e3300 mostrada em Figura 5



   Figura 4

   1. Banco
   2. Base do banco


   Figura 5

   1. Correias
   2. Base do banco

Note: Os modelos 32301 e 32302 estão equipados com uma cablagem (ou seja, a cablagem do interruptor do banco). O modelo 32303 está equipado com duas cablagens (ou seja, a cablagem do interruptor do banco e a cablagem do banco pneumático).

• Instalação da cablagem do interruptor do banco:

  1. Efetue o passo seguinte na sua máquina:

     • Máquinas Groundsmaster 3200 ou 3300:

       Encaminhe o conector da cablagem do interruptor do banco entre o banco e a base do banco e na direção da cablagem da máquina (Figura 6).



       Figura 6

       1. Cablagem do interruptor do banco
       2. Cablagem da máquina

     • Máquinas Groundsmaster e3200 ou e3300:

       Encaminhe os conectores da cablagem do interruptor do banco por cima do fole do banco e na direção da cablagem da máquina (Figura 7).



       Figura 7

       1. Conectores da cablagem – interruptor do banco
       2. Conectores da cablagem – máquina

  2. Instale os conectores da cablagem do interruptor do banco nos conectores da cablagem da máquina conforme mostrado na tabela seguinte:

     Máquina	Identificação – cablagem do interruptor do banco	Identificação – cablagem da máquina
     Groundsmaster 3200/3300	P02(BANCO NO)	P11(INTERRUPTOR DO BANCO)
     	P03(BANCO NC)	Não aplicável para estas máquinas.
     Groundsmaster e3200/e3300	P02(BANCO NO)	P79(INTERRUPTOR DO BANCO NO)
     	P03(BANCO NC)	P96(INTERRUPTOR DO BANCO NC)

• Instalação da cablagem do banco pneumático (apenas modelo 32303):

  Instale a extremidade da cablagem do do banco pneumático no conector da cablagem da máquina conforme mostrado na tabela seguinte:

  Máquina	Identificação – cablagem da máquina
  Groundsmaster 3200/3300	P08(INTERRUPTOR DO BANCO PNEUMÁTICO)
  Groundsmaster e3200/e3300	P81(BANCO PNEUMÁTICO)

1. Efetue os passos seguintes na sua máquina:

   • Máquinas Groundsmaster 3200 ou 3300:

     Utilize quatro porcas para prender o banco à base do banco (Figura 8).



     Figura 8

     Máquina Groundsmaster 3200/3300 mostrada

     1. Porca

   • Máquinas Groundsmaster e3200 ou e3300:

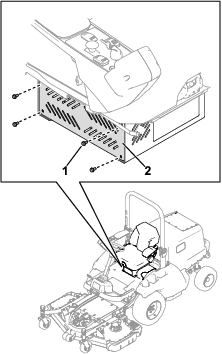

     1. Remova a placa do lado esquerdo da base do banco (Figura 9): Guarde os parafusos.



        Figura 9

        Máquina Groundsmaster e3200/e3300 mostrada

        1. Parafusos
        2. Placa da base do banco

     2. Utilize quatro porcas para prender o banco à base do banco (Figura 10).



        Figura 10

        Máquina Groundsmaster e3200/e3300 mostrada

        1. Porcas

     3. Utilize os parafusos guardados para instalar as placas da base do banco em cada lado da base do banco (Figura 1 e Figura 9).

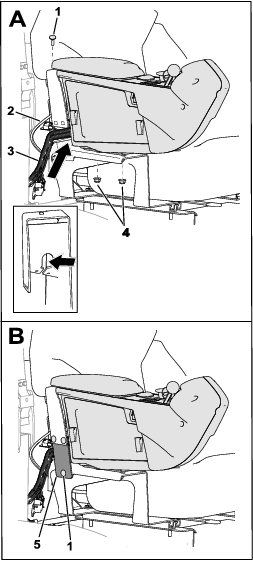

2. Posicione a consola no suporte do banco (A na Figura 11).

   Para os modelos 31900, 31901, 31907 e 31909: certifique-se de que o cabo do acelerador está colocado na folga do suporte do acelerador acima da cablagem (inserção de A na Figura 11).



   Figura 11

   Máquina Groundsmaster 3200/3300 mostrada

   1. Parafuso de carroçaria
   2. Cabo do acelerador
   3. Cablagem da máquina
   4. Porcas
   5. Placa

3. Prenda a consola ao suporte do banco com as porcas existentes [removidas em Posicionar o conjunto do banco] e um parafuso de carroçaria e porca (A na Figura 11).

   Aperte o parafuso de carroçaria e porca e, em seguida, aperte as porcas existentes nas cavilhas da consola.

4. Prenda a placa ao suporte do banco com três parafusos de carroçaria e três porcas (B na Figura 11).
