Sats med fällbar vindruta

1. Parkera maskinen på en plan yta.

2. Koppla in parkeringsbromsen.

3. Stäng av motorn och tag ut nyckeln.

Figur 1

Delar som behövs till detta steg:

1. Fäll ut vindrutan och fäst den övre delen av vindrutan på soltakets stödrör med de två gummiklämmorna och de två korta plastnitarna i de övre hålen (Figur 2).



   Figur 2

   1. Kort plastnit
   2. Gummiklämma
   3. Vindruta – övre del
   4. Stödrör för soltak

2. Rikta in hålen i vindrutans nedre del med hålen i soltakets stödrör (Figur 3).

3. Fäst vindrutans sidor på soltakets stödrör med sex plastdistansbrickor och sex långa plastnitar (Figur 3).

   Note: Se till att du monterar plastdistansbrickorna mellan vindrutan och soltakets stödrör.



   Figur 3

   1. Vindruta – nedre del
   2. Lång plastnit
   3. Plastdistansbricka
   4. Stödrör för soltak

4. Använd vindrutan som mall och borra två hål (8 mm) i instrumentbrädan (Figur 4).



   Figur 4

5. Fäst vindrutans nedre bottendel på instrumentbrädan med två plastdistansbrickor och två långa plastnitar (Figur 5).

   Note: Se till att du monterar plastdistansbrickorna mellan vindrutan och instrumentbrädan.



   Figur 5

   1. Lång plastnit
   2. Instrumentbräda
   3. Plastdistansbricka

Delar som behövs till detta steg:

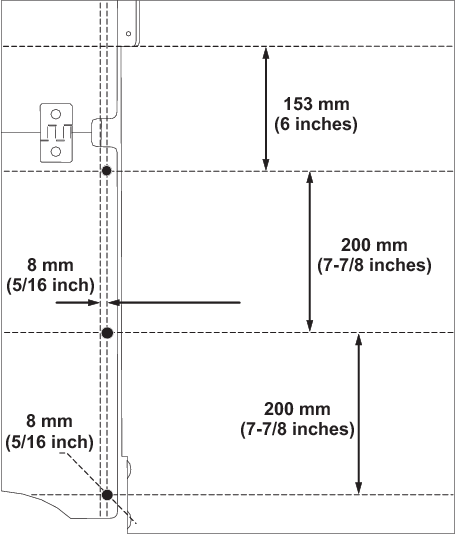

1. Markera och borra tre hål (8 mm) i varje stödrör till soltaket med de mätvärden som anges i Figur 6.

   Important: Se till att du endast borrar genom den ena sidan av soltakets stödrör.



   Figur 6

   Röret på förarsidan visas

2. Fäll ut vindrutan och fäst vindrutans övre del på soltakets stödrör med de två gummiklämmorna och de två korta plastnitarna i de nedre hålen (Figur 7).



   Figur 7

   1. Kort plastnit
   2. Gummiklämma
   3. Vindruta – övre del
   4. Stödrör för soltak

3. Rikta in hålen i vindrutans nedre del med hålen i soltakets stödrör (Figur 8).

4. Fäst vindrutans sidor på soltakets stödrör med sex plastdistansbrickor och sex långa plastnitar (Figur 8).

   Note: Se till att du monterar plastdistansbrickorna mellan vindrutan och soltakets stödrör.



   Figur 8

   1. Vindruta – nedre del
   2. Lång plastnit
   3. Plastdistansbricka
   4. Stödrör för soltak

5. Använd vindrutan som mall och borra två hål (8 mm) i instrumentbrädan (Figur 9).



   Figur 9

6. Fäst vindrutans nedre bottendel på instrumentbrädan med två plastdistansbrickor och två långa plastnitar (Figur 10).

   Note: Se till att du monterar plastdistansbrickorna mellan vindrutan och instrumentbrädan.



   Figur 10

   1. Lång plastnit
   2. Instrumentbräda
   3. Plastdistansbricka

Följ dessa rekommendationer när du transporterar en maskin med den fällbara vindrutan monterad:

• Maskinen ska vara vänd framåt under transporten.

• Den fällbara vindrutan ska fästas i det nedfällda läget med gummiklämmorna.

• Överstig inte en fordonshastighet på 96 km/h.

1. Skölj av vindrutan med ljummet vatten (60 °C).

2. Använd en mjuk trasa eller svamp och tvätta vindrutan med mild rengöringstvål för att ta bort smuts och beläggningar.

   Important: Skrubba inte vindrutan med en borste eller grov textilfiber.

3. Skölj av vindrutan med ljummet vatten (60 °C).

4. Torka av vindrutan med en mjuk trasa för att förhindra uppkomst av vattenfläckar.
