折叠风挡套件

1. 将机器停在水平地面上。

2. 接合驻车刹车。

3. 关闭发动机并拔下钥匙。

适用于顶篷型号 07921 和 07922

此程序中需要的物件：

折叠风挡组件	1
橡胶夹	2
短塑料铆钉	2
长塑料铆钉	8
塑料隔片	8

1. 展开风挡，并用 2 个橡胶夹和上部孔中的 2 个短塑料铆钉将风挡的上部固定至顶篷支撑管（图 2）。



   图 2

   1. 短塑料铆钉
   2. 橡胶夹
   3. 风挡——上部
   4. 顶篷支撑管

2. 将风挡下部的孔与顶篷支撑管中的孔对齐（图 3）。

3. 用 6 个塑料隔片和 6 个长塑料铆钉将风挡两侧固定至顶篷支撑管（图 3）。

   Note: 确保将隔片放置在风挡与顶篷支撑管之间。



   图 3

   1. 风挡——下部
   2. 长塑料铆钉
   3. 塑料隔片
   4. 顶篷支撑管

4. 使用风挡作为模板，在仪表板上钻 2 个 8mm 直径的孔（图 4）。



   图 4

5. 用 2 个塑料隔片和 2 个长塑料铆钉将风挡下部的底部固定至仪表板（图 5）。

   Note: 确保将隔片放置在风挡与仪表板之间。



   图 5

   1. 长塑料铆钉
   2. 仪表板
   3. 塑料隔片

适用于顶篷型号 07140 和 07141 和配备 ROPS 的顶篷型号 07169

此程序中需要的物件：

折叠风挡组件	1
橡胶夹	2
短塑料铆钉	2
长塑料铆钉	8
塑料隔片	8

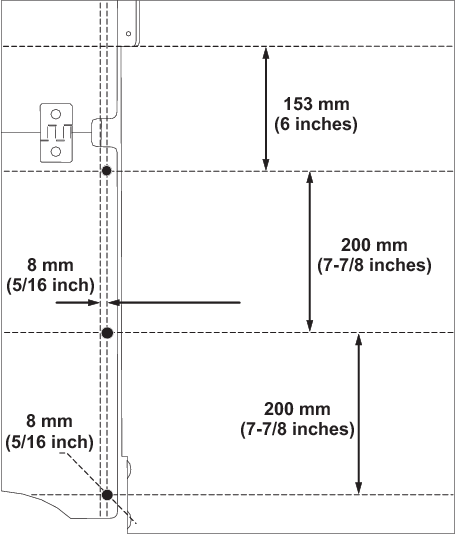

1. 使用图 6 中所示的尺寸，在各个顶篷支撑管上标记并钻出 3 个直径 8mm 的孔。

   Important: 确保仅钻穿顶篷支撑管的一侧。



   图 6

   图中所示为驾驶员一侧的管

2. 展开风挡，并用 2 个橡胶夹和下部孔中的 2 个短塑料铆钉将风挡的上部固定至顶篷支撑管（图 7）。



   图 7

   1. 短塑料铆钉
   2. 橡胶夹
   3. 风挡——上部
   4. 顶篷支撑管

3. 将风挡下部的孔与顶篷支撑管中的孔对齐（图 8）。

4. 用 6 个塑料隔片和 6 个长塑料铆钉将风挡两侧固定至顶篷支撑管（图 8）。

   Note: 确保将隔片放置在风挡与顶篷支撑管之间。



   图 8

   1. 风挡——下部
   2. 长塑料铆钉
   3. 塑料隔片
   4. 顶篷支撑管

5. 使用风挡作为模板，在仪表板上钻 2 个 8mm 直径的孔（图 9）。



   图 9

6. 用 2 个塑料隔片和 2 个长塑料铆钉将风挡下部的底部固定至仪表板（图 10）。

   Note: 确保将隔片放置在风挡与仪表板之间。



   图 10

   1. 长塑料铆钉
   2. 仪表板
   3. 塑料隔片

当运送安装了折叠风挡的机器时，确保遵守以下建议：

• 运送过程中机器面向前方。

• 使用橡胶夹将折叠风挡固定在向下位置。

• 车辆速度不要超过 96 km/h。

1. 用温水（60° C）冲洗风挡。

2. 使用软布或海绵，用温和的洗涤剂肥皂清洗风挡，以清除灰尘和污垢。

   Important: 不要用刷子或粗糙纤维擦洗风挡。

3. 用温水（60° C）冲洗风挡。

4. 用软布擦干风挡，防止出现水渍。
