Комплект складного ветрового стекла

1. Установите машину на ровной поверхности.

2. Включите стояночный тормоз.

3. Выключите двигатель и извлеките ключ из замка зажигания.

Рисунок 1

Детали, требуемые для этой процедуры:

1. Разложите складное ветровое стекло и прикрепите его верхнюю часть к опорным трубам навеса, вставив 2 резиновых зажима и 2 короткие пластмассовые заклепки в верхние отверстия (Рисунок 2).



   Рисунок 2

   1. Короткая пластмассовая заклепка
   2. Резиновый зажим
   3. Ветровое стекло – верхняя часть
   4. Опорная труба навеса

2. Совместите отверстия в нижней части ветрового стекла с отверстиями в опорных трубах навеса (Рисунок 3).

3. Прикрепите боковые части ветрового стекла к опорным трубам навеса при помощи 6 пластмассовых проставок и 6 длинных пластмассовых заклепок (Рисунок 3).

   Note: Убедитесь в том, что пластмассовые проставки установлены между ветровым стеклом и опорными трубами навеса.



   Рисунок 3

   1. Ветровое стекло – нижняя часть
   2. Длинная пластмассовая заклепка
   3. Пластмассовая проставка
   4. Опорная труба навеса

4. Используя ветровое стекло в качестве шаблона, просверлите 2 отверстия (8 мм, или 5/16 дюйма) в приборной панели (Рисунок 4).



   Рисунок 4

5. Прикрепите низ нижней части ветрового стекла к приборной панели с помощью 2 пластмассовых проставок и 2 длинных пластмассовых заклепок (Рисунок 5).

   Note: Убедитесь в том, что пластмассовые проставки установлены между ветровым стеклом и приборной панелью.



   Рисунок 5

   1. Длинная пластмассовая заклепка
   2. Приборная панель
   3. Пластмассовая проставка

Детали, требуемые для этой процедуры:

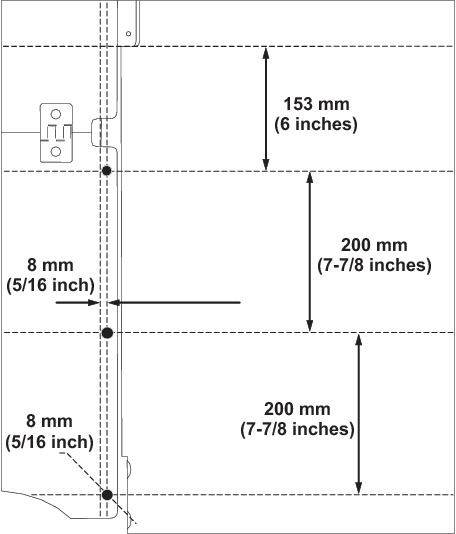

1. Отметьте и просверлите 3 отверстия (8 мм, или 5/16 дюйма) в каждой опорной трубе навеса, используя размеры, приведенные на Рисунок 6.

   Important: Проследите за тем, чтобы просверлить отверстие только через одну сторону опорных труб навеса.



   Рисунок 6

   Показана труба на стороне водителя

2. Разложите ветровое стекло и прикрепите его верхнюю часть к опорным трубам навеса, вставив 2 резиновых зажима и 2 короткие пластмассовые заклепки в нижние отверстия (Рисунок 7).



   Рисунок 7

   1. Короткая пластмассовая заклепка
   2. Резиновый зажим
   3. Ветровое стекло – верхняя часть
   4. Опорная труба навеса

3. Совместите отверстия в нижней части ветрового стекла с отверстиями в опорных трубах навеса (Рисунок 8).

4. Прикрепите боковые части ветрового стекла к опорным трубам навеса при помощи 6 пластмассовых проставок и 6 длинных пластмассовых заклепок (Рисунок 8).

   Note: Убедитесь в том, что пластмассовые проставки установлены между ветровым стеклом и опорными трубами навеса.



   Рисунок 8

   1. Ветровое стекло – нижняя часть
   2. Длинная пластмассовая заклепка
   3. Пластмассовая проставка
   4. Опорная труба навеса

5. Используя ветровое стекло в качестве шаблона, просверлите 2 отверстия (8 мм, или 5/16 дюйма) в приборной панели (Рисунок 9).



   Рисунок 9

6. Прикрепите низ нижней части ветрового стекла к приборной панели с помощью 2 пластмассовых проставок и 2 длинных пластмассовых заклепок (Рисунок 10).

   Note: Убедитесь в том, что пластмассовые проставки установлены между ветровым стеклом и приборной панелью.



   Рисунок 10

   1. Длинная пластмассовая заклепка
   2. Приборная панель
   3. Пластмассовая проставка

При транспортировке машины с установленным складным ветровым стеклом выполните следующие рекомендации:

• Во время транспортировки машина должна быть обращена вперед.

• Складное ветровое стекло закреплено в опущенном положении с помощью резиновых зажимов.

• Не превышайте скорость движения автомобиля 96 км/ч.

1. Промойте ветровое стекло теплой водой (60 °C).

2. Промойте ветровое стекло мягкой тканью или губкой с мягким моющим раствором, чтобы удалить грязь и сажу.

   Important: Не трите ветровое стекло щеткой или грубой тканью.

3. Промойте ветровое стекло теплой водой (60 °C).

4. Протрите насухо ветровое стекло мягкой тканью для предотвращения образования водяных пятен.
