Sæt til foldbar forrude

1. Parker maskinen på en plan flade.

2. Aktiver parkeringsbremsen.

3. Sluk motoren, og tag nøglen ud.

Figur 1

Dele, der skal bruges til dette trin:

1. Fold forruden ud, og fastgør den øverste del af forruden til kalechens støtterør med de 2 gummiklemmer og de 2 korte plastnitter i de øverste huller (Figur 2).



   Figur 2

   1. Kort plastnitte
   2. Gummiklemme
   3. Forrude – øverste del
   4. Kalechens støtterør

2. Ret hullerne i den nederste del af forruden ind efter hullerne i kalechens støtterør (Figur 3).

3. Fastgør forrudens sider til kalechens støtterør med 6 afstandsbøsninger af plast og 6 lange plastnitter (Figur 3).

   Note: Sørg for, at du monterer afstandsbøsningerne af plast mellem forruden og kalechens støtterør.



   Figur 3

   1. Forrude – nederste del
   2. Lang plastnitte
   3. Afstandsbøsning af plast
   4. Kalechens støtterør

4. Brug forruden som skabelon, og bor 2 huller (8 mm eller 5/16") i instrumentbrættet (Figur 4).



   Figur 4

5. Fastgør bunden af den nederste del af forruden til instrumentbrættet med 2 afstandsbøsninger af plast og 2 lange plastnitter (Figur 5).

   Note: Sørg for, at du monterer afstandsbøsningerne af plast mellem forruden og instrumentbrættet.



   Figur 5

   1. Lang plastnitte
   2. Instrumentbræt
   3. Afstandsbøsning af plast

Dele, der skal bruges til dette trin:

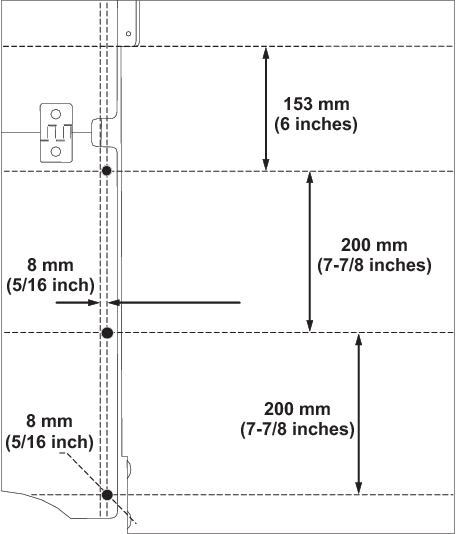

1. Marker og bor 3 huller (8 mm eller 5/16") i hvert af kalechens støtterør med målene vist i Figur 6.

   Important: Sørg for, at du kun gennemborer 1 side af kalechens støtterør.



   Figur 6

   Røret i førerens side er vist

2. Fold forruden ud, og fastgør den øverste del af forruden til kalechens støtterør med de 2 gummiklemmer og de 2 korte plastnitter i de nederste huller (Figur 7).



   Figur 7

   1. Kort plastnitte
   2. Gummiklemme
   3. Forrude – øverste del
   4. Kalechens støtterør

3. Ret hullerne i den nederste del af forruden ind efter hullerne i kalechens støtterør (Figur 8).

4. Fastgør forrudens sider til kalechens støtterør med 6 afstandsbøsninger af plast og 6 lange plastnitter (Figur 8).

   Note: Sørg for, at du monterer afstandsbøsningerne af plast mellem forruden og kalechens støtterør.



   Figur 8

   1. Forrude – nederste del
   2. Lang plastnitte
   3. Afstandsbøsning af plast
   4. Kalechens støtterør

5. Brug forruden som skabelon, og bor 2 huller (8 mm eller 5/16") i instrumentbrættet (Figur 9).



   Figur 9

6. Fastgør bunden af den nederste del af forruden til instrumentbrættet med 2 afstandsbøsninger af plast og 2 lange plastnitter (Figur 10).

   Note: Sørg for, at du monterer afstandsbøsningerne af plast mellem forruden og instrumentbrættet.



   Figur 10

   1. Lang plastnitte
   2. Instrumentbræt
   3. Afstandsbøsning af plast

Ved transport af en maskine med den foldbare forrude monteret skal du sørge for, at du følger disse anbefalinger:

• Maskinen vender fremad under transport.

• Den foldbare forrude er fastgjort i sænket position ved hjælp af gummiklemmerne.

• Overskrid ikke en køretøjshastighed på 96 km/t.

1. Rengør forruden med lunkent vand (60 °C).

2. Vask forruden med en blød klud eller svamp og et mildt rengøringsmiddel for at fjerne snavs og urenheder.

   Important: Undgå at skrubbe forruden med en børste eller hårde fibre.

3. Rengør forruden med lunkent vand (60 °C).

4. Tør forruden med en blød klud for at forhindre kalkaflejringer.
