Kit de parabrisas plegable

1. Aparque la máquina en una superficie nivelada.

2. Accione el freno de estacionamiento.

3. Apague el motor y retire la llave.

Figura 1

Piezas necesarias en este paso:

1. Despliegue el parabrisas y sujete la parte superior del parabrisas a los tubos de soporte de la capota usando las 2 abrazaderas de goma y 2 remaches de plástico cortos en los taladros superiores (Figura 2).



   Figura 2

   1. Remache de plástico corto
   2. Abrazadera de goma
   3. Parabrisas – parte superior
   4. Tubo de soporte de la capota

2. Alinee los taladros de la parte inferior del parabrisas con los taladros de los tubos de soporte de la capota (Figura 3).

3. Sujete los lados del parabrisas a los tubos de soporte de la capota con 6 espaciadores de plástico y 6 remaches de plástico largos (Figura 3).

   Note: Asegúrese de instalar los espaciadores de plástico entre el parabrisas y los tubos de soporte de la capota.



   Figura 3

   1. Parabrisas – parte inferior
   2. Remache de plástico largo
   3. Espaciador de plástico
   4. Tubo de soporte de la capota

4. Usando el parabrisas como plantilla, perfore 2 taladros (8 mm) en el salpicadero (Figura 4).



   Figura 4

5. Sujete el borde inferior de la parte inferior del parabrisas al salpicadero con 2 espaciadores de plástico y 2 remaches de plástico largos (Figura 5).

   Note: Asegúrese de instalar los espaciadores de plástico entre el parabrisas y el salpicadero.



   Figura 5

   1. Remache de plástico largo
   2. Salpicadero
   3. Espaciador de plástico

Piezas necesarias en este paso:

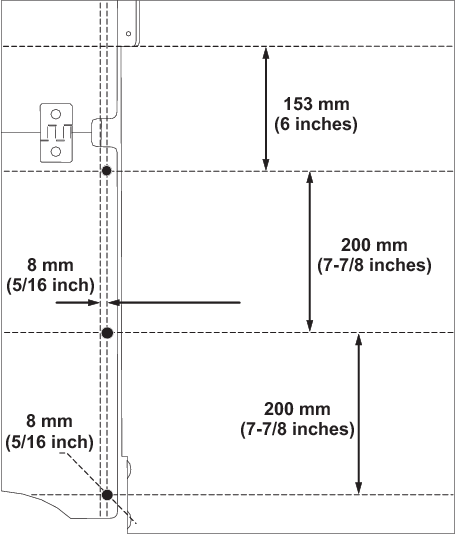

1. Marque y perfore 3 taladros (8 mm) en cada tubo de soporte de la capota usando las medidas indicadas en Figura 6.

   Important: Asegúrese de perforar únicamente un lado de los tubos de soporte de la capota.



   Figura 6

   Tubo del lado del conductor ilustrado

2. Despliegue el parabrisas y sujete la parte superior del parabrisas a los tubos de soporte de la capota usando las 2 abrazaderas de goma y 2 remaches de plástico cortos en los taladros inferiores (Figura 7).



   Figura 7

   1. Remache de plástico corto
   2. Abrazadera de goma
   3. Parabrisas – parte superior
   4. Tubo de soporte de la capota

3. Alinee los taladros de la parte inferior del parabrisas con los taladros de los tubos de soporte de la capota (Figura 8).

4. Sujete los lados del parabrisas a los tubos de soporte de la capota con 6 espaciadores de plástico y 6 remaches de plástico largos (Figura 8).

   Note: Asegúrese de instalar los espaciadores de plástico entre el parabrisas y los tubos de soporte de la capota.



   Figura 8

   1. Parabrisas – parte inferior
   2. Remache de plástico largo
   3. Espaciador de plástico
   4. Tubo de soporte de la capota

5. Usando el parabrisas como plantilla, perfore 2 taladros (8 mm) en el salpicadero (Figura 9).



   Figura 9

6. Sujete el borde inferior de la parte inferior del parabrisas al salpicadero con 2 espaciadores de plástico y 2 remaches de plástico largos (Figura 10).

   Note: Asegúrese de instalar los espaciadores de plástico entre el parabrisas y el salpicadero.



   Figura 10

   1. Remache de plástico largo
   2. Salpicadero
   3. Espaciador de plástico

Para transportar una máquina con el parabrisas plegado instalado, asegúrese de seguir estas recomendaciones:

• La máquina debe estar orientada hacia adelante durante el transporte.

• El parabrisas plegable debe estar sujeto en posición bajada usando las fijaciones de goma.

• No supere una velocidad de transporte de 96 km/h.

1. Enjuague el parabrisas con agua tibia (60 °C).

2. Usando un paño suave o una esponja, lave el parabrisas con un jabón detergente suave para eliminar la suciedad.

   Important: No frote el parabrisas con un cepillo o estropajo duro.

3. Enjuague el parabrisas con agua tibia (60 °C).

4. Seque el parabrisas usando un paño suave para evitar manchas de agua.
