Kit de para-brisas dobrável

1. Estacione a máquina numa superfície nivelada.

2. Engate o travão de estacionamento.

3. Desligue o motor e retire a chave.

Figura 1

Peças necessárias para este passo:

1. Desdobre o para-brisas e prenda a parte superior do para-brisas aos tubos de apoio do toldo utilizando os dois grampos de borracha e os dois rebites de plástico curtos nos furos superiores (Figura 2).



   Figura 2

   1. Rebite de plástico curto
   2. Grampo de borracha
   3. Para-brisas – parte superior
   4. Tubo de suporte do toldo

2. Alinhe os furos na parte inferior do para-brisas com os furos nos tubos de apoio do toldo (Figura 3).

3. Prenda as laterais do para-brisas aos tubos de apoio do toldo utilizando seis espaçadores de plástico e seis rebites de plástico compridos (Figura 3).

   Note: Certifique-se de que instala os espaçadores de plástico entre o para-brisas e os tubos de apoio do toldo.



   Figura 3

   1. Para-brisas – parte inferior
   2. Rebite de plástico comprido
   3. Espaçador de plástico
   4. Tubo de suporte do toldo

4. Utilizando o para-brisas como modelo, faça dois furos (8 mm) no painel de instrumentos (Figura 4).



   Figura 4

5. Prenda o fundo da parte inferior do para-brisas ao painel de instrumentos utilizando dois espaçadores de plástico e dois rebites de plástico compridos (Figura 5).

   Note: Certifique-se de que instala os espaçadores de plástico entre o para-brisas e o painel de instrumentos.



   Figura 5

   1. Rebite de plástico comprido
   2. Painel de instrumentos
   3. Espaçador de plástico

Peças necessárias para este passo:

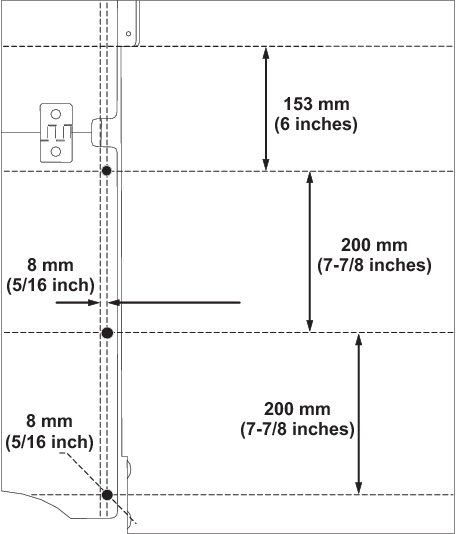

1. Marque e faça três furos (8 mm) em cada tubo de apoio do toldo utilizando as medidas mostradas em Figura 6.

   Important: Certifique-se de que perfura apenas através de um lado dos tubos de suporte do toldo.



   Figura 6

   Mostrado o tubo do lado do condutor

2. Desdobre o para-brisas e prenda a parte superior do para-brisas aos tubos de apoio do toldo utilizando os dois grampos de borracha e os dois rebites de plástico curtos nos furos inferiores (Figura 7).



   Figura 7

   1. Rebite de plástico curto
   2. Grampo de borracha
   3. Para-brisas – parte superior
   4. Tubo de suporte do toldo

3. Alinhe os furos na parte inferior do para-brisas com os furos nos tubos de apoio do toldo (Figura 8).

4. Prenda as laterais do para-brisas aos tubos de apoio do toldo utilizando seis espaçadores de plástico e seis rebites de plástico compridos (Figura 8).

   Note: Certifique-se de que instala os espaçadores de plástico entre o para-brisas e os tubos de apoio do toldo.



   Figura 8

   1. Para-brisas – parte inferior
   2. Rebite de plástico comprido
   3. Espaçador de plástico
   4. Tubo de suporte do toldo

5. Utilizando o para-brisas como modelo, faça dois furos (8 mm) no painel de instrumentos (Figura 9).



   Figura 9

6. Prenda o fundo da parte inferior do para-brisas ao painel de instrumentos utilizando dois espaçadores de plástico e dois rebites de plástico compridos (Figura 10).

   Note: Certifique-se de que instala os espaçadores de plástico entre o para-brisas e o painel de instrumentos.



   Figura 10

   1. Rebite de plástico comprido
   2. Painel de instrumentos
   3. Espaçador de plástico

Quando transportar uma máquina com o parabrisas dobrado instalado, certifique-se de que segue estas recomendações:

• A máquina está virada para a frente durante o transporte.

• O parabrisas dobrável está preso na posição inferior utilizando os grampos de borracha.

• Não exceda a velocidade do veículo de 96 km/h.

1. Lave o para-brisas com água morna (60°C).

2. Utilizando um pano macio ou esponja, lave o para-brisas com detergente suave para eliminar sujidade e fuligem.

   Important: Não esfregue o para-brisas com uma escova ou fibra áspera.

3. Lave o para-brisas com água morna (60°C).

4. Seque o para-brisas utilizando um pano macio para evitar marcas de água.
