Klappwindschutzscheibe

1. Stellen Sie die Maschine auf einer ebenen Fläche ab.

2. Aktivieren Sie die Feststellbremse.

3. Stellen Sie den Motor ab und ziehen Sie den Zündschlüssel ab.

Bild 1

Für diesen Arbeitsschritt erforderliche Teile:

1. Klappen Sie die Windschutzscheibe auf und sichern Sie den oberen Teil der Windschutzscheibe an den Sonnendach-Stützrohren mit den 2 Gummiklemmen und den 2 kurzen Kunststoffnieten in den oberen Löchern (Bild 2).



   Bild 2

   1. Kunststoffniet, kurz
   2. Gummiklemme
   3. Windschutzscheibe – oberer Teil
   4. Sonnendach-Stützrohr

2. Richten Sie die Löcher im unteren Teil der Windschutzscheibe mit den Löchern in den Sonnendach-Stützrohren aus (Bild 3).

3. Befestigen Sie die Seiten der Windschutzscheibe mit den 6 Kunststoff-Distanzstücken und den 6 langen Kunststoffnieten an den Sonnendach-Stützrohren (Bild 3).

   Note: Stellen Sie sicher, dass Sie die Kunststoff-Distanzstücke zwischen der Windschutzscheibe und den Sonnendach-Stützrohren installieren.



   Bild 3

   1. Windschutzscheibe – unterer Teil
   2. Kunststoffniet, lang
   3. Kunststoff-Distanzstück
   4. Sonnendach-Stützrohr

4. Verwenden Sie die Windschutzscheibe als Vorlage und bohren Sie 2 Löcher (8 mm) in das Armaturenbrett (Bild 4).



   Bild 4

5. Sichern Sie das untere Teil der Windschutzscheibe mit 2 Kunststoff-Distanzstücken und 2 langen Kunststoffnieten am Armaturenbrett (Bild 5).

   Note: Stellen Sie sicher, dass Sie die Kunststoff-Distanzstücke zwischen der Windschutzscheibe und dem Armaturenbrett installieren.



   Bild 5

   1. Kunststoffniet, lang
   2. Armaturenbrett
   3. Kunststoff-Distanzstück

Für diesen Arbeitsschritt erforderliche Teile:

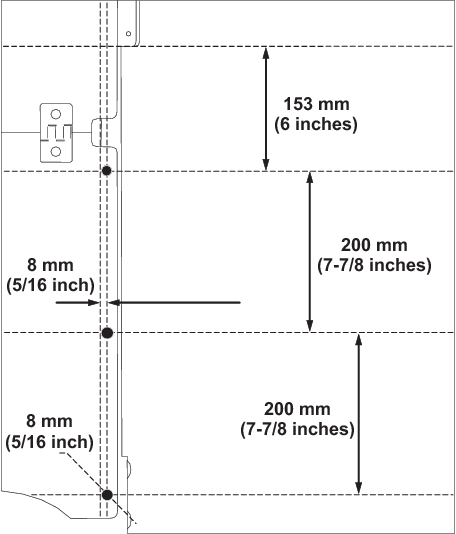

1. Markieren und bohren Sie mithilfe der in Bild 6 angezeigten Maße 3 Löcher (8 mm) in jedes Sonnendach-Stützrohr.

   Important: Achten Sie darauf, dass Sie nur durch eine Seite der Sonnendach-Stützrohre bohren.



   Bild 6

   Bild zeigt das Rohr auf der Fahrerseite

2. Klappen Sie die Windschutzscheibe auf und sichern Sie den oberen Teil der Windschutzscheibe an den Sonnendach-Stützrohren mit den 2 Gummiklemmen und den 2 kurzen Kunststoffnieten in den unteren Löchern (Bild 7).



   Bild 7

   1. Kunststoffniet, kurz
   2. Gummiklemme
   3. Windschutzscheibe – oberer Teil
   4. Sonnendach-Stützrohr

3. Richten Sie die Löcher im unteren Teil der Windschutzscheibe mit den Löchern in den Sonnendach-Stützrohren aus (Bild 8).

4. Befestigen Sie die Seiten der Windschutzscheibe mit den 6 Kunststoff-Distanzstücken und den 6 langen Kunststoffnieten an den Sonnendach-Stützrohren (Bild 8).

   Note: Stellen Sie sicher, dass Sie die Kunststoff-Distanzstücke zwischen der Windschutzscheibe und den Sonnendach-Stützrohren installieren.



   Bild 8

   1. Windschutzscheibe – unterer Teil
   2. Kunststoffniet, lang
   3. Kunststoff-Distanzstück
   4. Sonnendach-Stützrohr

5. Verwenden Sie die Windschutzscheibe als Vorlage und bohren Sie 2 Löcher (8 mm) in das Armaturenbrett (Bild 9).



   Bild 9

6. Sichern Sie das untere Teil der Windschutzscheibe mit 2 Kunststoff-Distanzstücken und 2 langen Kunststoffnieten am Armaturenbrett (Bild 10).

   Note: Stellen Sie sicher, dass Sie die Kunststoff-Distanzstücke zwischen der Windschutzscheibe und dem Armaturenbrett installieren.



   Bild 10

   1. Kunststoffniet, lang
   2. Armaturenbrett
   3. Kunststoff-Distanzstück

Achten Sie beim Transport einer Maschine mit eingeklappter Windschutzscheibe auf diese Empfehlungen:

• Die Maschine ist während des Transports nach vorne gerichtet.

• Die klappbare Windschutzscheibe wird in der heruntergeklappten Stellung mit den Gummiklemmen gesichert.

• Überschreiten Sie die Fahrzeuggeschwindigkeit für den Transport von 96 km/h nicht.

1. Spülen Sie die Windschutzscheibe mit lauwarmem Wasser (60 °C) ab.

2. Verwenden Sie ein weiches Tuch oder einen Schwamm, um Schmutz und Dreck mit milder Seifenlösung abzuwaschen.

   Important: Schrubben Sie die Windschutzscheibe nicht mit einer Bürste oder grober Faser.

3. Spülen Sie die Windschutzscheibe mit lauwarmem Wasser (60 °C) ab.

4. Trocknen Sie die Windschutzscheibe mit einem weichen Tuch, um Wasserflecken zu verhindern.
