Kit pare-brise rabattable

1. Garez la machine sur une surface plane et horizontale.

2. Serrez le frein de stationnement.

3. Coupez le moteur et enlevez la clé.

Figure 1

Pièces nécessaires pour cette opération:

1. Dépliez le pare-brise et fixez la partie supérieure aux tubes de support de l'abri au moyen de 2 pinces en caoutchouc et de 2 rivets en plastique courts insérés dans les trous supérieurs (Figure 2).



   Figure 2

   1. Rivet en plastique court
   2. Pince en caoutchouc
   3. Pare-brise – partie supérieure
   4. Tube de support d'abri

2. Alignez les trous de la partie inférieure du pare-brise et les trous des tubes de support de l'abri (Figure 3).

3. Fixez les côtés du pare-brise aux tubes de support de l'abri à l'aide de 6 entretoises en plastique et 6 longs rivets en plastique (Figure 3).

   Note: Veillez à placer les entretoises en plastique entre le pare-brise et les tubes de support de l'abri.



   Figure 3

   1. Pare-brise – partie inférieure
   2. Rivet en plastique long
   3. Entretoise en plastique
   4. Tube de support d'abri

4. En utilisant le pare-brise comme gabarit, percez 2 trous (8 mm) dans la planche de bord (Figure 4).



   Figure 4

5. Fixez le bas de la partie inférieure du pare-brise à la planche de bord à l'aide de 2 entretoises en plastique et 2 longs rivets en plastique (Figure 5).

   Note: Veillez à placer les entretoises en plastique entre le pare-brise et la planche de bord.



   Figure 5

   1. Rivet en plastique long
   2. Planche de bord
   3. Entretoise en plastique

Pièces nécessaires pour cette opération:

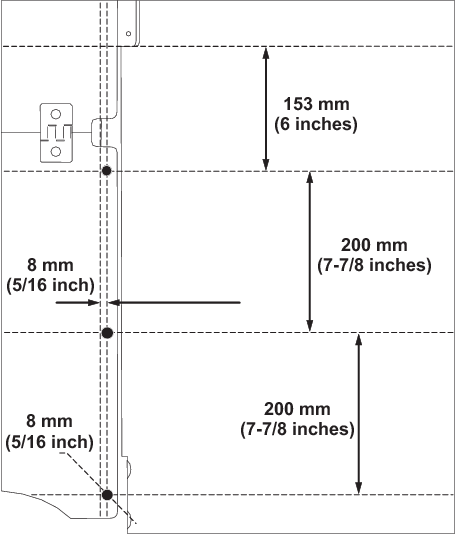

1. Repérez et percez 3 trous (8 mm) dans chaque tube de support de l'abri en vous aidant des mesures indiquées à la Figure 6.

   Important: Veillez à ne percer qu'un côté des tubes de support de l'abri.



   Figure 6

   Tube côté conducteur montré

2. Dépliez le pare-brise et fixez la partie supérieure aux tubes de support de l'abri au moyen de 2 pinces en caoutchouc et de 2 rivets en plastique courts insérés dans les trous inférieurs (Figure 7).



   Figure 7

   1. Rivet en plastique court
   2. Pince en caoutchouc
   3. Pare-brise – partie supérieure
   4. Tube de support d'abri

3. Alignez les trous de la partie inférieure du pare-brise et les trous des tubes de support de l'abri (Figure 8).

4. Fixez les côtés du pare-brise aux tubes de support de l'abri à l'aide de 6 entretoises en plastique et 6 longs rivets en plastique (Figure 8).

   Note: Veillez à placer les entretoises en plastique entre le pare-brise et les tubes de support de l'abri.



   Figure 8

   1. Pare-brise – partie inférieure
   2. Rivet en plastique long
   3. Entretoise en plastique
   4. Tube de support d'abri

5. En utilisant le pare-brise comme gabarit, percez 2 trous (8 mm) dans la planche de bord (Figure 9).



   Figure 9

6. Fixez le bas de la partie inférieure du pare-brise à la planche de bord à l'aide de 2 entretoises en plastique et 2 longs rivets en plastique (Figure 10).

   Note: Veillez à placer les entretoises en plastique entre le pare-brise et la planche de bord.



   Figure 10

   1. Rivet en plastique long
   2. Planche de bord
   3. Entretoise en plastique

Lorsque vous transportez la machine avec le pare-brise rabattable en place, veillez à observer les recommandations suivantes :

• La machine doit être face à l'avant pour le transport.

• Le pare-brise rabattable est fixé en position baissée par les attaches en caoutchouc.

• Le véhicule ne doit pas dépasser 96 km/h.

1. Rincez le pare-brise à l'eau tiède (60 ºC).

2. Avec un chiffon doux ou une éponge et un savon doux, lavez le pare-brise pour nettoyer la crasse.

   Important: Ne frottez pas le pare-brise avec un brosse ou un matériau abrasif.

3. Rincez le pare-brise à l'eau tiède (60 ºC).

4. Séchez le pare-brise avec un chiffon doux pour éviter de laisser des tâches d'eau.
