Monteringssett for energiutvidelse

Groundsmaster® e3200-trekkenhet

Model No. 32317-Serial No. and Up

Monteringssettet for energiutvidelse lar deg montere to ekstra HyperCell®-batterier i en maskin utstyrt med 15 batterier, noe som resulterer i totalt 17 batterier.

Sikkerhet

Se trekkenhetens brukerhåndbok for sikkerhetsinformasjon for det elektriske systemet.

Montering

Klargjøre maskinen

  1. Parker maskinen på en jevn flate.

  2. Påse at parkeringsbremsen er på. Se brukerhåndboken for trekkenheten.

  3. Slå av maskinen og ta ut nøkkelen.

  4. Vri batterifrakoblingsbryteren til AV-posisjonen.

  5. Åpne panseret.

  6. Bruk et digitalt multimeter til å måle spenningen over de positive og negative samleskinnene.

    Spenningen skal være mindre enn 1 VDC. Hvis spenningen er over 1 VDC, påse at nøkkelbryteren er i AV-posisjon, og at batterifrakoblingsbryteren er i AV-posisjon. Kontroller så spenningen på nytt. Hvis spenningen fremdeles er over 1 VDC, kan det være en feil på batteriet. Se trekkenhetens servicehåndbok eller hør med din autoriserte Toro-forhandler.

Montere batteriholderen

Deler som er nødvendige for dette trinnet:

Batteriholder1
Låsebolt (5/16 tomme)4
Sekskantmutter med flens4

Bruk fire låsebolter (5/16 tomme) og fire sekskantmuttere med flens for å montere batteriholderen til rammen for batterirommet (Figur 1).

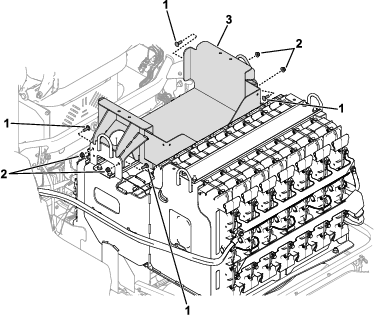

g449607

Figur 1

  1. Låsebolter (5/16 tomme)
  2. Sekskantmuttere med flens
  3. Batteriholder

Montere batteriene

Deler som er nødvendige for dette trinnet:

HyperCell-batteri (selges separat, kontakt din autoriserte Toro-forhandler)2
Sekskantbolt (¼ tomme)4
Samleskinnebøyle2
Rød batterikabel1
Svart batterikabel1
Ledningssats (datagrensesnitt – 7½ tomme)1
Ledningssats (datagrensesnitt – 45½ tomme)1
Batterideksel1
Skumplate2
Sekskantbolt (5/16 tomme)4
Skive (5/16 tomme)4
Sekskantmutter med flens4
Skyvefeste1
Låsebolt (¼ tomme)2
Skive (¼ tomme)2
Låsemutter2
Kabelfeste2

Montere batterikablene

  1. Plasser to batterier i batteriholderen (Figur 2).

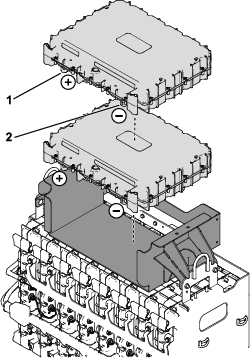

    g493451

    Figur 2

    1. Positiv (+) klemme
    2. Negativ (-) klemme

  2. Bruk de to sekskantboltene (¼ tomme) til å montere samleskinnebøylene løst på batteriene (Figur 3).

    g449620

    Figur 3

    1. Samleskinnebøyler
    2. Sekskantbolter (¼ tomme)

  3. Bruk to sekskantbolter (¼ tomme) for å koble de røde og svarte batterikablene til samleskinnebøylene du monterte i forrige trinn (Figur 4).

    Important: Monter sekskantboltene løst på kablene og samleskinnebøylene. Boltene skal strammes til i et senere trinn.

    g450071

    Figur 4

    Kabeltilkoblinger foran

    1. Sekskantbolter (¼ tomme)
    2. Rød batterikabel
    3. Svart batterikabel

  4. Kontroller at samleskinnebøylene er riktig plassert, og stram til sekskantboltene (Figur 3 og Figur 4) til 11 Nm.

  5. Før batterikablene mot den bakre batteriholderen, som vist i Figur 4 og Figur 5.

    Important: Påse at kablene er ført på avstand fra klempunkter eller skarpe kanter.

    g493432

    Figur 5

    1. Rød batterikabel
    2. Svart batterikabel
    3. Bakre batteriholder

  6. Bruk to låsebolter (¼ tomme), skiver (¼ tomme) og låsemuttere for å koble de røde og svarte batterikablene til samleskinnebøylene på den bakre batteriholderen, som vist i Figur 6.

    Stram til monteringsdelene med et moment på 10,8 Nm.

    Note: Den svarte batterikabelen i settet er montert oppå den eksisterende svarte batterikabelen på maskinen, som vist i Figur 6.

    g492556

    Figur 6

    Kabeltilkoblinger bak

    1. Svart batterikabel(settdel)
    2. Svart batterikabel (eksisterende del)
    3. Låsemutter
    4. Skive (¼ tomme)
    5. Rød batterikabel
    6. Låsebolt (¼ tomme)

Montere ledningssatsene

  1. Koble ledningssatsene til batteriene, som vist i Figur 7.

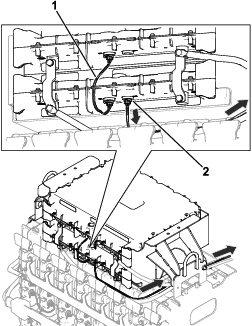

    g493637

    Figur 7

    1. Ledningssats (datagrensesnitt – 7½ tomme)
    2. Ledningssats (datagrensesnitt – 45½ tomme)

  2. Før den gjenværende kontakten på ledningssatsen for datagrensesnittet (45½ tomme) mot den bakre batteriholderen (Figur 7).

  3. Fjern den eksisterende ledningssatsen (CAN) fra D2-batteriporten (Figur 8). Ta vare på ledningssatsen.

    g459706

    Figur 8

    1. D2-port
    2. Eksisterende ledningssats(CAN)
    3. Kontakt – ledningssats for datagrensesnitt

  4. Sett den gjenværende kontakten på ledningssatsen for datagrensesnittet i D2-batteriporten (Figur 8).

  5. Monter ledningssatsen (CAN) som du fjernet i trinn 3, til D2-batteriporten øverst i batteriholderen (Figur 9).

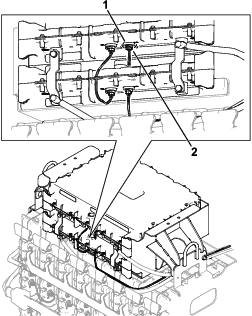

    g493638

    Figur 9

    1. D2-port
    2. Ledningssats (CAN)

  6. Bruk et skyvefeste til å montere batterikablene og ledningssatsen for datagrensesnittet på batteriholderen (Figur 10).

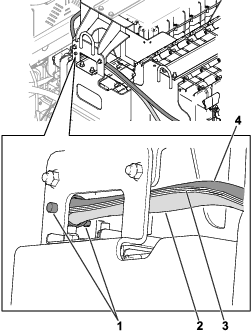

    g464840

    Figur 10

    1. Skyvefeste
    2. Rød batterikabel
    3. Ledningssats
    4. Svart batterikabel

  7. Fest skumplatene på batteridekslet, som vist i Figur 11.

    g455121

    Figur 11

    1. 8,3 cm
    2. 11 mm
    3. Batterideksel
    4. Skumplate

  8. Bruk fire sekskantbolter (5/16 tomme), skiver (5/16 tomme) og sekskantmuttere med flens for å montere batteridekselet på batteriholderen (Figur 12).

    g455142

    Figur 12

    1. Sekskantmutter med flens
    2. Sekskantbolt (5/16 tomme)
    3. Skive (5/16 tomme)
    4. Batterideksel

Montere kabelfester til ledningssatsen og batterikablene

Important: Før du monterer kabelfestene, må du påse at ledningssatsen og kablene føres bort fra eventuelle bevegelige eller skarpe deler.

Bruk to kabelfester til å feste ledningssatsen og batterikablene sammen i områdene vist i Figur 13.

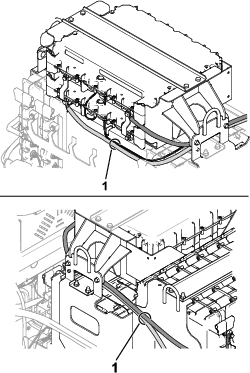

g493679

Figur 13

  1. Kabelfester

Bruke Toro DIAG til å konfigurere og verifisere batteriinnstillinger

Forberede bruk av Toro DIAG

Du må bruke Toro DIAG til å konfigurere antall utstyrte batterier på maskinen og bekrefte programvareversjonsnivået.

  1. Vri batterifrakoblingsbryteren til AV-posisjonen.

  2. Fjern laderkabeldekselet (Figur 14).

    g479462

    Figur 14

    1. Bolter
    2. Laderkabeldeksel

  3. Fjern likestrømkontakten fra laderen (Figur 15).

    g479463

    Figur 15

    1. Strømkobling for førerhus

Bruke Toro DIAG til å konfigurere batteriinnstillingene

  1. Koble Toro DIAG til maskinen. Se brukerhåndboken for Toros kommersielle DIAG-produkter.

  2. Påse at programvarerevisjonsnivået for batteriene er oppdatert ved å velge knappen REPROGRAM (pmprogrammer) i Toro DIAG. Se brukerhåndboken for Toro DIAG-programvaren.

  3. Vri batterifrakoblingsbryteren til På-stillingen.

  4. I Toro DIAG, velg PRIMARY CONTROLLER (Primærkontroller), naviger til CONFIG (Konfig) -fanen , og skriv deretter inn antall batterier som er utstyrt på maskinen, i feltet NUMBER OF BATTERIES (Antall batterier).

  5. Koble Toro DIAG fra maskinen.

Kontrollere batteriinnstillingene

  1. Vri batterifrakoblingsbryteren til AV-posisjonen.

  2. Monter likestrømkontakten til laderen (Figur 15).

  3. Montere ladekabeldekselet (Figur 14.

  4. Vri batterifrakoblingsbryteren til På-stillingen.

  6. Utfør følgende trinn for å bekrefte antall aktive batterier på maskinen:

    1. Bruk maskinskjermen til å navigere til DIAGNOSTICS (Diagnostikk)-menyen.

    2. Naviger til menyelementet BATTERIES (Batterier), velg OUTPUTS (Utganger), og velg deretter NUMBER OF PACKS Antall pakker.

    3. Kontroller at antallet som vises i skjermbildet NUMBER OF PACKS (Antall pakker), samsvarer med antallet batterier som er montert på maskinen.

Fullføre monteringen

  1. Kontroller at batterifrakoblingsbryteren er i På-posisjon.

  2. Kontroller at det ikke vises noen feilkoder på maskinskjermen.

    • Hvis skjermen viser en U1311-feilkode, samsvarer ikke batteriprogramvaren med maskinprogramvaren. Da må programvaren omprogrammeres med den gjeldende versjonen av Toro DIAG.

    • Hvis displayet viser en U1151-feilkode, samsvarer ikke antallet batterier i maskinen med antallet batterier som ble konfigurert i Toro DIAG. Koble maskinen til Toro DIAG og påse at antallet batterier på maskinen samsvarer med antallet batterier som er oppført i Toro DIAG.

    Kontakt en autorisert Toro-distributør for vedlikehold.
