Energy-laajennusasennussarja

Groundsmaster ® e3200 -ajoyksikkö

Model No. 32317-Serial No. and Up

Energy-laajennusasennussarjan avulla voit asentaa kaksi HyperCell®-lisäakkua 15 akulla varustettuun koneeseen, jolloin niitä on yhteensä 17.

Turvaohjeet

Katso sähköjärjestelmän turvallisuustiedot ajoyksikön käyttöoppaasta .

Asennus

Koneen valmistelu

  1. Pysäköi kone tasaiselle alustalle.

  2. Tarkista, että seisontajarru on kytkettynä. Katso ohjeet ajoyksikön käyttöoppaasta.

  3. Sammuta kone ja irrota virta-avain.

  4. Käännä akun eristyskytkin POIS-asentoon.

  5. Avaa konepelti.

  6. Mittaa jännite positiivisten ja negatiivisten väyläpalkkien välillä digitaaliyleismittarilla.

    Jännitteen on oltava alle 1 VDC. Jos jännite on yli 1 VDC, varmista, että virta-avain on POIS-asennossa ja että akun eristyskytkin on POIS-asennossa. Tarkista sitten jännite uudelleen. Jos jännite on edelleen yli 1 VDC, akku voi olla viallinen; lisätietoja on ajoyksikön huolto-oppaassa, tai ota yhteys valtuutettuun Toro-jälleenmyyjään.

Akkualustan asennus

Vaiheeseen tarvittavat osat:

Akkualusta1
Lukkopultti (5/16 tuumaa)4
Kuusiolaippamutteri4

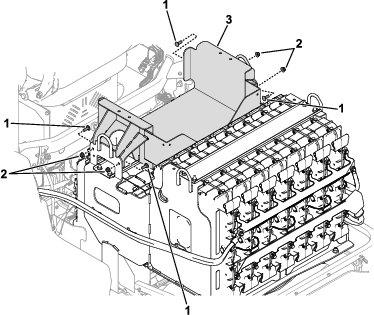

Asenna akkualusta akkutilan runkoon neljällä lukkopultilla (5/16 tuumaa) ja neljällä kuusiolaippamutterilla (Kuva 1).

g449607

Kuva 1

  1. Lukkopultit (5/16 tuumaa)
  2. Kuusiolaippamutterit
  3. Akkualusta

Akkujen asennus

Vaiheeseen tarvittavat osat:

HyperCell-akku (tilattava erikseen; ota yhteys valtuutettuun Toro-jälleenmyyjään)2
Kuusiopultti (¼ tuumaa)4
Väyläpalkki2
Akun pluskaapeli (punainen)1
Akun miinuskaapeli (musta)1
Johdinsarja (dataliitäntä – 7‑½ tuumaa)1
Johdinsarja (dataliitäntä – 45‑½ tuumaa)1
Akun suojus1
Vaahtomuovipehmuste2
Kuusiopultti (5/16 tuumaa)4
Aluslaatta (5/16 tuumaa)4
Kuusiolaippamutteri4
Painettava kiinnitin1
Lukkopultti (¼ tuumaa)2
Aluslaatta (¼ tuumaa)2
Lukkomutteri2
Nippuside2

Akkukaapelien asennus

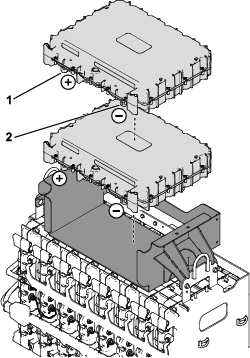

  1. Aseta kaksi akkua akkualustaan (Kuva 2).

    g493451

    Kuva 2

    1. Plusnapa (+)
    2. Miinusnapa (–)

  2. Kiinnitä väyläpalkit löyhästi akkuihin kahdella kuusiopultilla (¼ tuumaa) (Kuva 3).

    g449620

    Kuva 3

    1. Väyläpalkit
    2. Kuusiopultit (¼ tuumaa)

  3. Kytke punainen ja musta akkukaapeli edellisessä vaiheessa asennettuihin väyläpalkkeihin kahdella kuusiopultilla (¼ tuumaa) (Kuva 4).

    Important: Asenna kuusiopultit löyhästi kaapeleihin ja väyläpalkkeihin. Pultit kiristetään myöhemmässä vaiheessa.

    g450071

    Kuva 4

    Kaapelikytkennät edessä

    1. Kuusiopultit (¼ tuumaa)
    2. Akun pluskaapeli (punainen)
    3. Akun miinuskaapeli (musta)

  4. Varmista, että väyläpalkit ovat kunnolla paikoillaan, ja kiristä kuusiopultit (Kuva 3 ja Kuva 4) momenttiin 11 N·m.

  5. Reititä akkukaapelit kohti taka-akkualustaa kuvien mukaisesti (Kuva 4 ja Kuva 5).

    Important: Varmista, että kaapelit on reititetty etäällä puristuskohdista tai terävistä reunoista.

    g493432

    Kuva 5

    1. Akun pluskaapeli (punainen)
    2. Akun miinuskaapeli (musta)
    3. Taka-akkualusta

  6. Kytke punainen ja musta akkukaapeli taka-akkualustan väyläpalkkeihin kahdella lukkopultilla (¼ tuumaa), aluslaatoilla (¼ tuumaa) ja kahdella lukkomutterilla kuvan mukaisesti (Kuva 6).

    Kiristä kiinnikkeet momenttiin 10,8 N·m.

    Note: Sarjan musta miinuskaapeli on asennettu koneen vanhan mustan miinuskaapelin päälle kuvan mukaisesti (Kuva 6).

    g492556

    Kuva 6

    Kaapelikytkennät takana

    1. Akun miinuskaapeli (musta)(sarjan osa)
    2. Akun miinuskaapeli (musta, vanha osa)
    3. Lukkomutteri
    4. Aluslaatta (¼ tuumaa)
    5. Akun pluskaapeli (punainen)
    6. Lukkopultti (¼ tuumaa)

Johdinsarjojen asennus

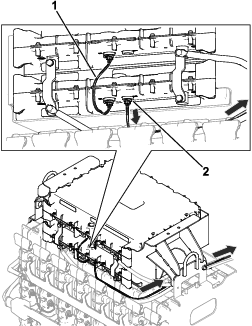

  1. Kytke johdinsarjat akkuihin kuvan mukaisesti (Kuva 7).

    g493637

    Kuva 7

    1. Johdinsarja (dataliitäntä – 7‑½ tuumaa)
    2. Johdinsarja (dataliitäntä – 45‑½ tuumaa)

  2. Reititä dataliitännän johdinsarjan (45‑½ tuumaa) jäljellä oleva liitin taka-akkualustaa kohti (Kuva 7).

  3. Irrota nykyinen johdinsarja (CAN) D2-akkuportista (Kuva 8). Säilytä johdinsarja.

    g459706

    Kuva 8

    1. D2-portti
    2. Paikallaan oleva johdinsarja(CAN)
    3. Liitin – dataliitännän johdinsarja

  4. Asenna dataliitännän johdinsarjan jäljellä oleva liitin D2-akkuporttiin (Kuva 8).

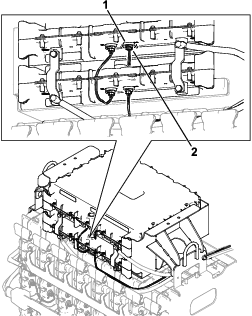

  5. Asenna vaiheessa 3 irrotettu johdinsarja (CAN) akkualustan ylimmän akun D2-akkuporttiin (Kuva 9).

    g493638

    Kuva 9

    1. D2-portti
    2. Johdinsarja (CAN)

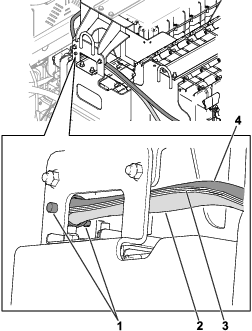

  6. Kiinnitä akkukaapelit ja dataliitännän johdinsarja akkualustaan painettavalla kiinnittimellä (Kuva 10).

    g464840

    Kuva 10

    1. Painettava kiinnitin
    2. Akun pluskaapeli (punainen)
    3. Johdinsarja
    4. Akun miinuskaapeli (musta)

  7. Asenna vaahtomuovipehmusteet akun suojukseen kuvan mukaisesti (Kuva 11).

    g455121

    Kuva 11

    1. 8,3 cm
    2. 11 mm
    3. Akun suojus
    4. Vaahtomuovipehmuste

  8. Kiinnitä akun suojus akkualustaan neljällä kuusiopultilla (5/16 tuumaa), neljällä aluslaatalla (5/16 tuumaa) ja neljällä kuusiolaippamutterilla (Kuva 12).

    g455142

    Kuva 12

    1. Kuusiolaippamutteri
    2. Kuusiopultti (5/16 tuumaa)
    3. Aluslaatta (5/16 tuumaa)
    4. Akun suojus

Nippusiteiden kiinnitys johdinsarjaan ja akkukaapeleihin

Important: Varmista ennen nippusiteiden asentamista, että johdinsarja ja kaapelit ovat etäällä liikkuvista tai terävistä osista.

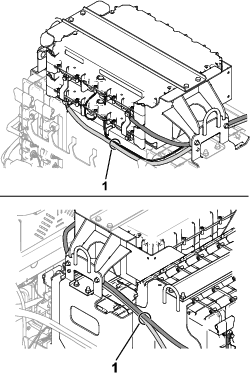

Kiinnitä johdinsarja ja akkukaapelit yhteen kahdella nippusiteellä kuvan mukaisesti (Kuva 13).

g493679

Kuva 13

  1. Nippusiteet

Toro DIAG -ohjelmiston käyttö akun asetusten määrittämiseen ja vahvistamiseen

Toro DIAG ‑ohjelmiston käytön valmistelu

Määritä koneessa olevien akkujen lukumäärä ja vahvista niiden ohjelmistoversio Toro DIAG ‑ohjelmistolla.

  1. Käännä akun eristyskytkin POIS-asentoon.

  2. Irrota laturin kaapelin suojus (Kuva 14).

    g479462

    Kuva 14

    1. Pultit
    2. Laturin kaapelin suojus

  3. Irrota tasavirtaliitin laturista (Kuva 15).

    g479463

    Kuva 15

    1. Tasavirtaliitin

Toro DIAG ‑ohjelmiston käyttö akun asetusten määrittämiseen

  1. Kytke Toro DIAG koneeseen. Lisätietoja on Toro DIAG ‑ohjelmiston käyttöoppaassa.

  2. Varmista, että akkujen ohjelmistoversio päivitetään, valitsemalla Toro DIAG ‑ohjelmiston REPROGRAM-painike. Lisätietoja on Toro DIAG ‑ohjelmiston käyttöoppaassa.

  3. Käännä akun eristyskytkin PääLLä-asentoon.

  4. Valitse Toro DIAG ‑ohjelmistossa PRIMARY CONTROLLER, siirry CONFIG-välilehdelle ja anna laitteeseen asennettujen akkujen määrä NUMBER OF BATTERIES ‑kenttään.

  5. Irrota Toro DIAG koneesta.

Akun asetusten tarkistaminen

  1. Käännä akun eristyskytkin POIS-asentoon.

  2. Kytke tasavirtaliitin laturiin (Kuva 15).

  3. Asenna laturin kaapelin suojus (Kuva 14).

  4. Käännä akun eristyskytkin PääLLä-asentoon.

  5. Lataa akut. Lisätietoja on koneen käyttöoppaassa.

  6. Tarkista koneen aktiivisten akkujen määrä seuraavasti:

    1. Siirry koneen näytön kautta DIAGNOSTIIKKA-valikkoon.

    2. Siirry valikon kohtaan BATTERIES (Akut), valitse OUTPUTS (Lähdöt) ja valitse sitten NUMBER OF PACKS Yksiköiden määrä.

    3. Tarkista, että NUMBER OF PACKS (Yksiköiden määrä) ‑näytössä näkyvä numero vastaa koneessa olevien akkujen määrää.

Asennuksen päättäminen

  1. Tarkista, että akun eristyskytkin on PääLLä-asennossa.

  2. Tarkista, että koneen näytössä ei näy vikakoodeja.

    • Jos näytössä näkyy U1311-vikakoodi, akun ohjelmisto ei vastaa koneen ohjelmistoa, ja ohjelmisto on ohjelmoitava uudelleen Toro DIAG ‑ohjelmiston nykyisellä versiolla.

    • Jos näytössä näkyy U1151-vikakoodi, koneen akkujen määrä ei vastaa Toro DIAG ‑ohjelmistossa määritettyjen akkujen määrää. Kytke kone Toro DIAG ‑ohjelmistoon ja varmista, että koneen akkujen määrä vastaa Toro DIAG ‑ohjelmistossa annettua akkujen määrää.

    Saat tarvittaessa apua valtuutetulta Toro-jälleenmyyjältä.
