Kit de montage pour expansion d'énergie

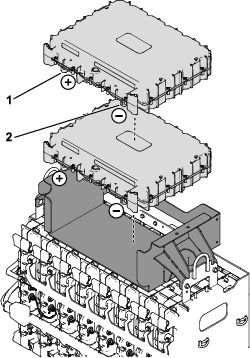

1. Placez 2 batteries dans le support de batteries (Figure 2).



   Figure 2

   1. Borne positive (+)
   2. Borne négative (-)

2. Utilisez 2 boulons à tête hexagonale (¼") pour fixer légèrement les barres omnibus sur les batteries (Figure 3).



   Figure 3

   1. Barres omnibus
   2. Boulons à tête hexagonale (¼")

3. Utilisez 2 boulons à tête hexagonale (¼") pour connecter les câbles rouges et noirs des batteries aux barres omnibus que vous avez installées à l'opération précédente (Figure 4).

   Important: Fixez légèrement les boulons à tête hexagonale sur les câbles et les barres omnibus. Vous serrerez les boulons ultérieurement.



   Figure 4

   Connexions des câbles à l'avant

   1. Boulons à tête hexagonale (¼")
   2. Câble de batterie rouge
   3. Câble de batterie noir

4. Assurez-vous que les barres omnibus sont parfaitement en place et serrez les boulons à tête hexagonale (Figure 3 et Figure 4) à 11 N·m.

5. Acheminez les câbles des batteries vers le support de batteries arrière, comme montré à la Figure 4 et la Figure 5.

   Important: Veillez à acheminer les câbles à l'écart des points de pincement et des arêtes vives.



   Figure 5

   1. Câble de batterie rouge
   2. Câble de batterie noir
   3. Support de batteries arrière

6. Avec 2 boulons de carrosserie (¼"), rondelles (¼") et 2 contre-écrous, connectez les câbles de batteries rouges et noirs aux barres omnibus sur le support de batteries arrière, comme montré à la Figure 6.

   Serrez les fixations à 10,8 N·m.

   Note: Le câble de batterie noir du kit s'installe par-dessus le câble de batterie noir existant sur la machine, comme montré à la Figure 6.



   Figure 6

   Connexions des câbles à l'arrière

   1. Câble de batterie noir(pièce du kit)
   2. Câble de batterie noir (pièce existante)
   3. Contre-écrou
   4. Rondelle (¼")
   5. Câble de batterie rouge
   6. Boulon de carrosserie (¼")

1. Connectez les faisceaux de câblage aux batteries, comme montré à la Figure 7.

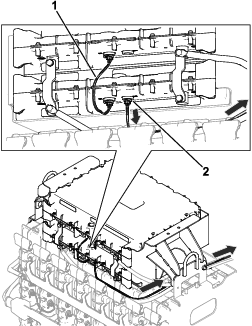

   Figure 7

   1. Faisceau de câblage (interface de données – 7½")
   2. Faisceau de câblage (interface de données – 45½")

2. Acheminez le connecteur restant du faisceau de câblage d'interface de données (45½") vers le support de batteries arrière (Figure 7).

3. Retirez le faisceau existant (CAN) de la prise de batterie D2 (Figure 8). Conservez le faisceau de câblage.

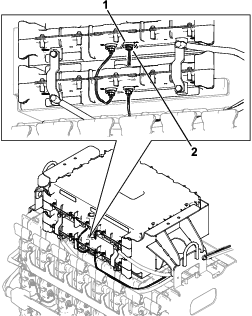

   Figure 8

   1. Prise D2
   2. Faisceau de câblage existant(CAN)
   3. Connecteur – faisceau d'interface de données

4. Branchez le connecteur restant du faisceau d'interface de données sur la prise de batterie D2 (Figure 8).

5. Branchez le faisceau de câblage (CAN) que vous avez retiré à l'opération 3 sur la prise D2 de la batterie supérieure dans le support des batteries (Figure 9).



   Figure 9

   1. Prise D2
   2. Faisceau de câblage (CAN)

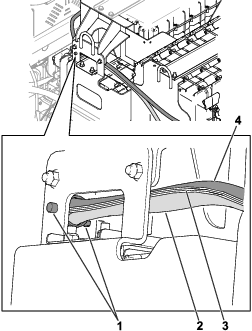

6. Avec une fixation enfichable, fixez les câbles des batteries et le faisceau d'interface de données sur le support des batteries (Figure 10).



   Figure 10

   1. Fixation enfichable
   2. Câble de batterie rouge
   3. Faisceau de câblage
   4. Câble de batterie noir

7. Placez les blocs de mousse sur le couvercle des batteries, comme montré à la Figure 11.



   Figure 11

   1. 8,3 cm
   2. 11 mm
   3. Couvercle de la batterie
   4. Bloc de mousse

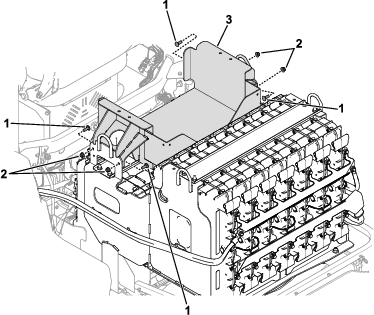

8. Avec 4 boulons à tête hexagonale (5/16"), 4 rondelles (5/16") et 4 écrous hexagonaux à embase, fixez le couvercle des batteries sur le support (Figure 12).



   Figure 12

   1. Écrou hexagonal embase
   2. Boulon à tête hexagonale (5/16")
   3. Rondelle (5/16")
   4. Couvercle de la batterie

Important: Avant d'installer les attache-câbles, vérifiez que le faisceau de câblage et les câbles passent bien à l'écart des pièces mobiles ou coupantes.

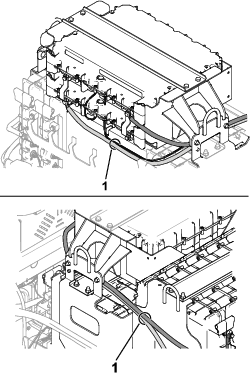

Avec 2 attache-câbles, réunissez le faisceau de câblage et les câbles des batteries aux emplacements indiqués à la Figure 13.

Figure 13

1. Attache-câbles

Vous devez utiliser Toro DIAG pour configurer le nombre de batteries montées sur la machine et pour vérifier le niveau de version du logiciel.

1. Tournez le coupe-batterie en position HORS TENSION.

2. Retirez le couvercle du câble du chargeur (Figure 14).



   Figure 14

   1. Boulons
   2. Couvercle du câble du chargeur

3. Débranchez le connecteur d'alimentation CC du chargeur (Figure 15).



   Figure 15

   1. Connecteur d'alimentation CC

1. Connectez Toro DIAG à la machine ; voir le Guide de l'utilisateurdu produit Toro DIAG Commercial.

2. Assurez-vous que la version du logiciel des batteries est à jour en sélectionnant le bouton REPROGRAM (reprogrammer) dans Toro DIAG ; voir le Guide de l'utilisateur du logiciel Toro DIAG.

3. Tournez le coupe-batterie en position SOUS TENSION.

4. Dans Toro DIAG, sélectionnez PRIMARY CONTROLLER (programmateur principal), naviguez jusqu'à l'onglet CONFIG et saisissez le nombre de batteries montées sur la machine dans le champ NUMBER OF BATTERIES.

5. Débranchez Toro DIAG de la machine.

1. Tournez le coupe-batterie en position HORS TENSION.

2. Branchez le connecteur d'alimentation CC sur le chargeur (Figure 15).

3. Installez le couvercle du câble du chargeur (Figure 14).

4. Tournez le coupe-batterie en position SOUS TENSION.

5. Chargez les batteries ; voir le Manuel de l'utilisateur de la machine.

6. Effectuez la procédure suivante pour vérifier le nombre de batteries actives sur la machine :

   1. Utilisez l'écran de la machine pour naviguer jusqu'au menu DIAGNOSTICS.

   2. Naviguez jusqu'à l'option de menu BATTERIES, sélectionnez OUTPUTS (sorties), puis NUMBER OF PACKS (nombre de batteries).

   3. Vérifiez que le nombre indiqué dans l'écran NUMBER OF PACKS correspond bien au nombre de batteries montées sur la machine.
