Kit de expansão de baterias

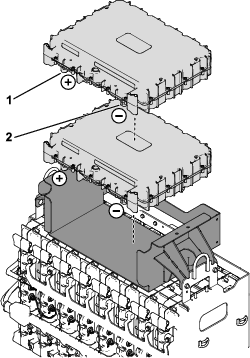

1. Coloque 2 baterias no tabuleiro da bateria (Figura 2).



   Figura 2

   1. Terminal positivo (+)
   2. Terminal negativo (-)

2. Utilize 2 parafusos de cabeça sextavada (¼ pol.) para fixar ligeiramente os barramentos nas baterias (Figura 3).



   Figura 3

   1. Barramentos
   2. Parafusos de cabeça sextavada (¼ pol.)

3. Utilize 2 parafusos de cabeça sextavada (¼ pol.) para ligar os cabos vermelho e preto da bateria aos barramentos que instalou no passo anterior (Figura 4).

   Important: Instale, sem apertar demasiado, os parafusos de cabeça sextavada na cablagem e aos barramentos. Apertará os parafusos mais à frente.



   Figura 4

   Ligações de cablagem na parte frontal

   1. Parafusos de cabeça sextavada (¼ pol.)
   2. Cabo vermelho da bateria
   3. Cabo preto da bateria

4. Verifique se os barramentos estão devidamente assentes e aperte os parafusos de cabeça sextavada (Figura 3 e Figura 4) com 11 N·m.

5. Encaminhe a cablagem da bateria em direção ao tabuleiro da bateria traseiro, como mostrado na Figura 4 e Figura 5.

   Important: Certifique-se de que a cablagem fica afastada de pontos de aperto ou extremidades afiadas.



   Figura 5

   1. Cabo vermelho da bateria
   2. Cabo preto da bateria
   3. Tabuleiro traseiro da bateria

6. Utilize 2 parafusos de carroçaria (¼ pol.), anilhas (¼ pol.), e 2 porcas de bloqueio para ligar os cabos vermelho e preto da bateria aos barramentos do tabuleiro traseiro da bateria, como mostrado na Figura 6.

   Aperte o equipamento com 10,8 N·m.

   Note: O cabo preto da bateria deste kit está instalado na parte superior do cabo preto da bateria existente na máquina, conforme mostrado na Figura 6.



   Figura 6

   Ligações da cablagem na parte traseira

   1. Cabo preto da bateria(do kit)
   2. Cabo preto da bateria (existente)
   3. Porca de bloqueio
   4. Anilha (¼ pol.)
   5. Cabo vermelho da bateria
   6. Parafuso de carroçaria (¼ pol.)

1. Ligue a cablagem às baterias, como mostrado na Figura 7.

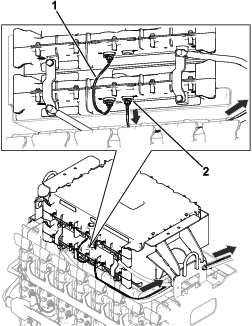

   Figura 7

   1. Cablagem (interface de dados – 7½ pol.)
   2. Cablagem (interface de dados – 45½ pol.)

2. Encaminhe o conector remanescente da cablagem (45½ pol.) em direção ao tabuleiro traseiro da bateria (Figura 7).

3. Retire a cablagem existente (CAN) da porta da bateria D2 (Figura 8). Guarde a cablagem.

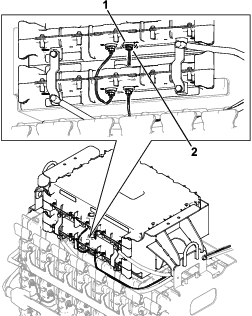

   Figura 8

   1. Porta D2
   2. Cablagem existente(CAN)
   3. Conector – cablagem da interface de dados

4. Instale o conector remanescente da cablagem da interface de dados na porta da bateria D2 (Figura 8).

5. Instale a cablagem (CAN) que removeu no passo 3 na porta da bateria D2, na bateria superior no tabuleiro da bateria (Figura 9).



   Figura 9

   1. Porta D2
   2. Cablagem (CAN)

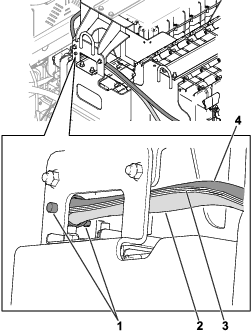

6. Utilize um fixador de pressão para fixar a cablagem da bateria e a cablagem da interface de dados ao tabuleiro da bateria (Figura 10).



   Figura 10

   1. Fixador de pressão
   2. Cabo vermelho da bateria
   3. Cablagem
   4. Cabo preto da bateria

7. Instale as espumas almofadadas na tampa da bateria, como mostrado na Figura 11.



   Figura 11

   1. 8,3 cm
   2. 11 mm
   3. Tampa da bateria
   4. Espuma almofadada

8. Utilize 4 parafusos de cabeça sextavada (5/16 pol.), 4 anilhas (5/16 pol.), e 4 porcas flangeadas sextavadas para fixar a tampa da bateria no tabuleiro da bateria (Figura 12).



   Figura 12

   1. Porca flangeada sextavada
   2. Parafuso de cabeça sextavada (5/16 pol.)
   3. Anilha (5/16 pol.)
   4. Tampa da bateria

Important: Antes de instalar as braçadeiras de cabos, certifique-se de que a cablagem e os cabos estão encaminhados fora do alcance de peças móveis ou afiadas.

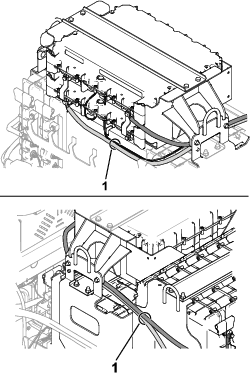

Utilize 2 braçadeiras de cabos para prender a cablagem e os cabos das baterias nas áreas mostradas na Figura 13.

Figura 13

1. Braçadeiras de cabos

É necessário utilizar o software Toro DIAG para configurar o número de baterias equipadas na máquina e verificar o respetivo nível de revisão do software.

1. Rode o interruptor de desligar a bateria para a posição DESLIGAR.

2. Retire a tampa do cabo do carregador (Figura 14).



   Figura 14

   1. Parafusos
   2. Tampa do cabo do carregador

3. Retire o conector de alimentação CC do carregador (Figura 15).



   Figura 15

   1. Conector de alimentação CC

1. Ligue o software Toro DIAG à máquina; consulte o Manual do utilizador do Produto Comercial Toro DIAG

2. Certifique-se de que o nível de revisão do software para as baterias está atualizado, selecionando o botão REPROGRAM (reprogramar) no Toro DIAG; consulte o Manual do utilizador do software Toro DIAG.

3. Rode o interruptor de desligar a bateria para a posição LIGAR.

4. Dentro do software Toro DIAG, selecione PRIMARY CONTROLLER (controlador principal), navegue até ao separador CONFIG (configurações), e depois introduza o número de baterias que estão equipadas na máquina, no campo NUMBER OF BATTERIES (número de baterias).

5. Desligue o software Toro DIAG da máquina.

1. Rode o interruptor de desligar a bateria para a posição DESLIGAR.

2. Instale o conector de alimentação CC no carregador (Figura 15).

3. Instale a tampa do cabo do carregador (Figura 14).

4. Rode o interruptor de desligar a bateria para a posição LIGAR.

5. Carregue as baterias; consulte o Manual do utilizador da máquina.

6. Efetue os passos seguintes para verificar o número de baterias ativas na sua máquina:

   1. Utilize o visor da máquina para navegar para o menu DIAGNOSTICS (diagnósticos).

   2. Navegue para o menu BATTERIES (baterias), selecione OUTPUTS (desempenho), e selecione NUMBER OF PACKS (número de baterias).

   3. Verifique se o número mostrado em NUMBER OF PACKS (número de baterias) corresponde ao número de baterias equipadas na máquina.
