バッテリー増設取り付けキット

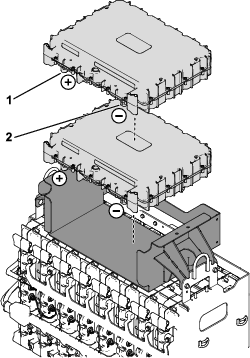

1. バッテリートレイにバッテリー2個を置く(図 2)。



   図 2

   1. プラス（＋）端子
   2. マイナス（－）端子

2. 2本の六角ボルト (1/4”) を使って、バス バーをバッテリーに仮止めする (図 3)。



   図 3

   1. バスバー
   2. ６角ボルト (1/2 x 1-1/4”)

3. 2本の六角ボルト (1/4”) を使って、赤と黒のバッテリー ケーブルを前の手順で取り付けたバス バーに接続する (図 4)。

   Important: 六角ボルトをケーブルとバスバーに仮止めする。ボルトは後のステップで締め付ける。



   図 4

   前面のケーブル接続

   1. ６角ボルト (1/2 x 1-1/4”)
   2. 赤色バッテリーケーブル
   3. 黒色バッテリーケーブル

4. バス バーが正しく取り付けられていることを確認し、六角ボルト( 図 3および図 4 ) を 11 N·m (1.12kgm) のトルクで締め付ける。

5. 図 4および 図 5に示すように、後部バッテリトレイに向かってバッテリ ケーブルを配線する。

   Important: ケーブルが尖った先や鋭利なエッジから遠ざけて配線されていることを確認すること。



   図 5

   1. 赤色バッテリーケーブル
   2. 黒色バッテリーケーブル
   3. 後部バッテリートレイ

6. 図 6に示すように、2個のキャリッジ ボルト（1/4”）、ワッシャー（1/4”）、および2個のロックナットを使って、赤と黒のバッテリ ケーブルを後部バッテリ トレイのバス バーに接続する。

   ハードウエアを10.8 N·m (11.06kgm) のトルクで締める。

   Note: キット内の黒色のバッテリ ケーブルは、図 6に示すように、マシンの既存の黒色のバッテリ ケーブルの上に取り付けられます。



   図 6

   後面のケーブル接続

   1. 黒色バッテリーケーブル(キット部品)
   2. 黒色バッテリーケーブル（既存品）
   3. ロックナット
   4. ワッシャ（1/4"）
   5. 赤色バッテリーケーブル
   6. キャリッジボルト（1/16”）

1. 図 7に示すように、ワイヤーハーネスをバッテリーに接続する。



   図 7

   1. ワイヤーハーネス (データ インターフェイス - 7-1/2”)
   2. ワイヤーハーネス (データ インターフェイス - 45-1/2”)

2. データインターフェイスワイヤーハーネスの残りのコネクタ (45-1/2”) を背面バッテリートレイに向けて配線します (図 7)。

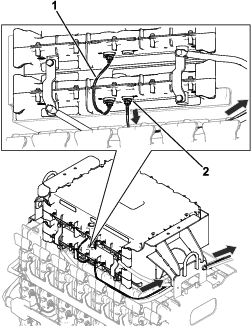

3. 既存の (CAN) ワイヤーハーネスをD2バッテリーポートから取り外す (図 8)。ワイヤーハーネスは保管しておくこと。



   図 8

   1. D2ポート
   2. 既存のワイヤハーネス(CAN)
   3. コネクタ - データインターフェイスワイヤーハーネス

4. データインターフェイスワイヤーハーネスの残りのコネクタ (45-1/2”) をD2バッテリーポートに向けて配線する (図 8)。

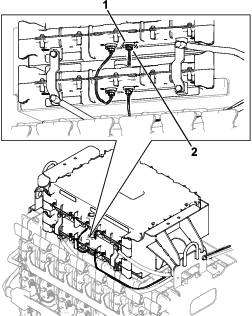

5. ステップ3で取り外した (CAN) ワイヤーハーネスをバッテリートレイの上部バッテリーのD2バッテリーポートに取り付ける (図 9)。



   図 9

   1. D2ポート
   2. ワイヤーハーネス(CAN)

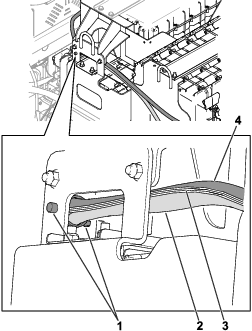

6. プッシュファスナーを使って、バッテリーケーブルとデータインターフェイスワイヤーハーネスをバッテリートレイに固定する (図 10)。



   図 10

   1. プッシュファスナー
   2. 赤色バッテリーケーブル
   3. ワイヤハーネス
   4. 黒色バッテリーケーブル

7. 図 11に示すように、フォームパッドをバッテリーカバーに取り付ける。



   図 11

   1. 8.3 cm (3-1/4”)
   2. 11 mm
   3. バッテリーカバー
   4. ウレタンパッド

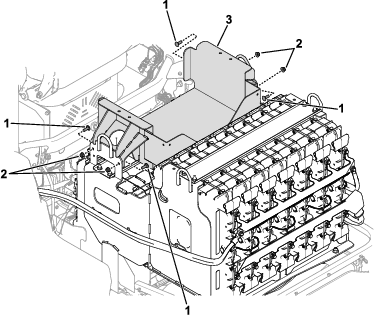

8. 4本のキャリッジ ボルト (5/16”) 、4個のワッシャー (5/16”) と4個の六角フランジ ナットを使って、バッテリーカバーをバッテリートレイに固定する(図 12)。



   図 12

   1. 六角フランジナット
   2. 六角ヘッドボルト（5/16"）
   3. ワッシャ（5/16"）
   4. バッテリーカバー

Important: ケーブルタイを取り付ける前に、ワイヤー ハーネスとケーブルが可動部品や鋭利な部品から遠ざけて配線されていることを確認する。

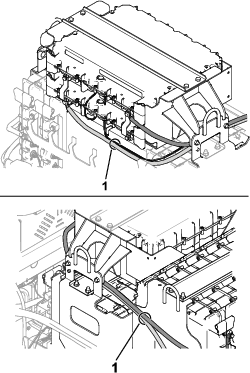

2本のケーブル タイを使って、 図 13に示す領域でワイヤ ハーネスとバッテリ ケーブルを固定する。

図 13

1. ケーブルタイ

Toro DIAGを使って、マシンに装備されているバッテリーの数を設定し、そのソフトウェアリビジョンレベルを確認する必要がある。

1. バッテリー遮断スイッチを OFF にする。

2. 充電器ケーブルのカバーを取り外す (図 14)。



   図 14

   1. ボルト
   2. 充電ケーブルカバー

3. 充電器からDC電源コネクタを取り外す (図 15)。



   図 15

   1. DC電源コネクタ

1. Toro DIAGをマシンに接続する。 Toro DIAG商用製品ユーザー ガイドを参照方。

2. Toro DIAGのREPROGRAM (再プログラム) ボタンを選択して、バッテリーのソフトウェアリビジョン レベルが更新されていることを確認する。 Toro DIAGソフトウェアユーザーガイドを参照方。

3. バッテリー遮断スイッチを ON にする。

4. Toro DIAG内で、PRIMARY CONTROLLER (プライマリ コントローラー) を選択し、CONFIG (構成) タブに移動して、マシンに装備されているバッテリーの数をNUMBER OF BATTERIES (バッテリーの数) フィールドに入力する。

5. Toro DIAGをマシンから取り外す。

1. バッテリー遮断スイッチを OFF にする。

2. 充電器にDC電源コネクタを取り付ける (図 15)。

3. 充電器ケーブルのカバーを取り付ける (図 14)。

4. バッテリー遮断スイッチを ON にする。

5. バッテリーを充電する。マシンの取扱説明書を参照方。

6. マシン上のアクティブなバッテリーの数を確認するには、次の手順を実行する。

   1. マシンの表示画面を使って、DIAGNOSTICS (診断)メニューに移動する。

   2. BATTERIES (バッテリー) メニュー項目に移動し、OUTPUTS (出力) を選択してからNUMBER OF PACKS (パック数) を選択する。

   3. NUMBER OF PACKS (パック数) 画面に表示される数値が、マシンに実際に搭載されているバッテリーの数と一致していることを確認する。
