Monteringssats för energiexpansion

1. Placera två batterier i batterilådan (Figur 2).

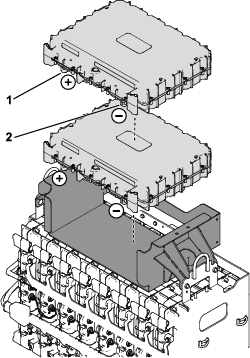

   Figur 2

   1. Pluspol (+)
   2. Minuspol (–)

2. Fäst samlingsskenorna löst på batterierna med två sexkantsskruvar (¼ tum) (Figur 3).



   Figur 3

   1. Samlingsskenor
   2. Sexkantsskruvar (¼ tum)

3. Anslut de röda och svarta batterikablarna till samlingsskenorna som du monterade i föregående steg med två sexkantsskruvar (¼ tum) (Figur 4).

   Important: Montera löst sexkantsskruvarna på kablarna och samlingsskenorna. Du drar åt skruvarna i ett senare skede.



   Figur 4

   Kabelanslutningar på framsidan

   1. Sexkantsskruvar (¼ tum)
   2. Röd batterikabel
   3. Svart batterikabel

4. Kontrollera att samlingsskenorna sitter ordentligt och dra åt sexkantsskruvarna (Figur 3 och Figur 4) till 11 Nm.

5. Dra batterikablarna mot den bakre batterilådan enligt Figur 4 och Figur 5.

   Important: Se till att kablarna inte kan komma i kläm och att de inte är nära några vassa kanter.

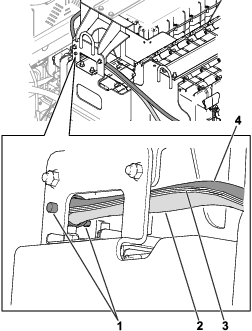

   Figur 5

   1. Röd batterikabel
   2. Svart batterikabel
   3. Bakre batterilåda

6. Anslut de röda och svarta batterikablarna till samlingsskenorna på den bakre batterilådan med två vagnsskruvar (¼ tum), brickor (¼ tum) och två låsmuttrar enligt Figur 6.

   Dra åt fästelementen till 10,8 Nm.

   Note: Den svarta batterikabeln i satsen monteras ovanpå den befintliga svarta batterikabeln på maskinen enligt Figur 6.



   Figur 6

   Kabelanslutningar på baksidan

   1. Svart batterikabel(satsens del)
   2. Svart batterikabel (befintlig del)
   3. Låsmutter
   4. Bricka (¼ tum)
   5. Röd batterikabel
   6. Vagnsskruv (¼ tum)

1. Anslut kablaget till batterierna enligt Figur 7.

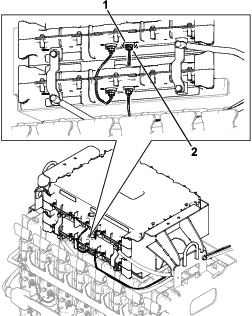

   Figur 7

   1. Kablage (datagränssnitt – 7 ½ tum)
   2. Kablage (datagränssnitt – 45 ½ tum)

2. Dra den återstående kontakten på datagränssnittskablaget (45 ½ tum) mot den bakre batterilådan (Figur 7).

3. Ta bort det befintliga kablaget (CAN) från D2-batteriporten (Figur 8). Behåll kablaget.

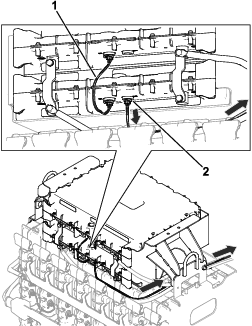

   Figur 8

   1. D2-port
   2. Befintligt kablage(CAN)
   3. Kontakt – datagränssnittskablage

4. Montera datagränssnittskablagets återstående kontakt på D2-batteriporten (Figur 8).

5. Montera kablaget (CAN) som du tog bort i steg 3 till D2-batteriporten på det övre batteriet i batterilådan (Figur 9).



   Figur 9

   1. D2-port
   2. Kablage (CAN)

6. Fäst batterikablarna och datagränssnittskablaget på batterilådan med ett tryckfästelement (Figur 10).



   Figur 10

   1. Tryckfästelement
   2. Röd batterikabel
   3. Kablage
   4. Svart batterikabel

7. Montera skumgummidynorna på batterikåpan enligt Figur 11.



   Figur 11

   1. 8,3 cm
   2. 11 mm
   3. Batterikåpa
   4. Skumgummidyna

8. Fäst batterikåpan på batterilådan med fyra sexkantsskruvar (5/16 tum), fyra brickor (5/16 tum) och fyra sexkantsflänsmuttrar (Figur 12).

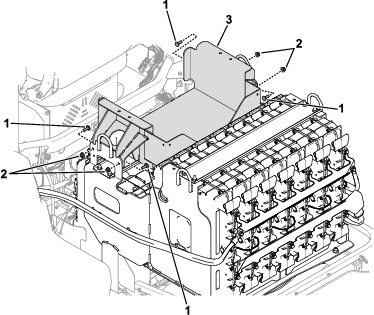

   Figur 12

   1. Sexkantsflänsmutter
   2. Sexkantsskruv (5/16 tum)
   3. Bricka (5/16 tum)
   4. Batterikåpa

Important: Innan du monterar kabelbanden ska du se till att kablaget och kablarna är dragna på säkert avstånd från rörliga eller vassa delar.

Använd två kabelband för att fästa kablaget och batterikablarna tillsammans i de områden som visas i Figur 13.

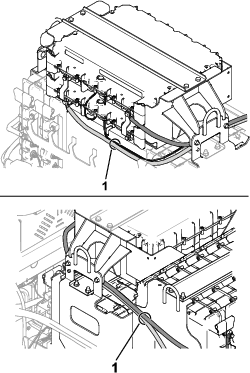

Figur 13

1. Kabelband

Du måste använda Toro DIAG för att konfigurera antalet monterade batterier på maskinen och kontrollera revisionsnivån för deras programvara.

1. Vrid batteribortkopplingsbrytaren till det AVSTäNGDA läget.

2. Ta bort laddarkabelns skydd (Figur 14).



   Figur 14

   1. Skruvar
   2. Laddarkabelskydd

3. Ta bort likströmskontakten från laddaren (Figur 15).



   Figur 15

   1. Likströmskontakt

1. Anslut Toro DIAG till maskinen. Se användarhandboken för Toro DIAG-produkter.

2. Kontrollera att revisionsnivån för batteriernas programvara är uppdaterad genom att välja knappen REPROGRAM i Toro DIAG. Se användarhandboken för Toro DIAG-programmet.

3. Vrid batteribortkopplingsbrytaren till det PåSLAGNA läget.

4. I Toro DIAG väljer du PRIMARY CONTROLLER, navigerar till fliken CONFIG och anger sedan antalet batterier som är monterade på maskinen i fältet NUMBER OF BATTERIES.

5. Koppla bort Toro DIAG från maskinen.

1. Vrid batteribortkopplingsbrytaren till det AVSTäNGDA läget.

2. Montera likströmskontakten på laddaren (Figur 15).

3. Montera laddarkabelns skydd (Figur 14).

4. Vrid batteribortkopplingsbrytaren till läget På.

5. Ladda batterierna. Se maskinens bruksanvisning.

6. Utför följande steg för att kontrollera antalet aktiva batterier i maskinen:

   1. Använd maskinens displayskärm för att navigera till menyn DIAGNOSTICS.

   2. Navigera till menyalternativet BATTERIES, välj OUTPUTS och välj sedan NUMBER OF PACKS.

   3. Kontrollera att antalet som visas på skärmen NUMBER OF PACKS motsvarar antalet batterier som finns monterade på maskinen.
