Kit di installazione espansione batterie

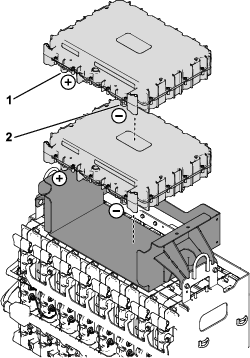

1. Posizionate le 2 batterie nella base delle batterie (Figura 2).



   Figura 2

   1. Morsetto positivo (+)
   2. Morsetto negativo (-)

2. Utilizzate 2 bulloni a testa esagonale (¼") per fissare, senza serrarli, i busbar sulle batterie (Figura 3).



   Figura 3

   1. Busbar
   2. Bulloni a testa esagonale (¼")

3. Utilizzate 2 bulloni a testa esagonale (¼") per collegare i cavi delle batterie rosso e nero ai busbar installati al passaggio precedente (Figura 4).

   Important: Montate senza serrare i bulloni a testa esagonale sui cavi e i busbar. Serrerete i bulloni in un passaggio successivo.



   Figura 4

   Collegamenti dei cavi sul lato frontale

   1. Bulloni a testa esagonale (¼")
   2. Cavo rosso delle batterie
   3. Cavo nero delle batterie

4. Verificate che i busbar siano posizionati correttamente e serrate i bulloni a testa esagonale (Figura 3 e Figura 4) a una coppia di 11 N·m.

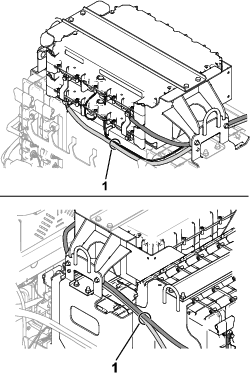

5. Instradate i cavi delle batterie in direzione della base posteriore delle batterie, come illustrato nella Figura 4 e nella Figura 5.

   Important: Verificate che i cavi siano lontani da punti in cui potrebbero essere schiacciati o bordi taglienti.



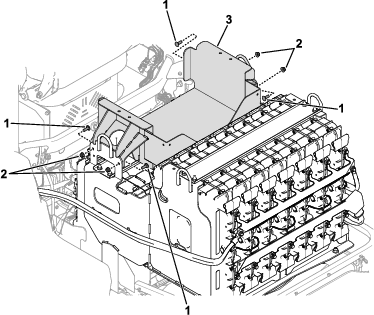

   Figura 5

   1. Cavo rosso delle batterie
   2. Cavo nero delle batterie
   3. Base posteriore delle batterie

6. Utilizzate 2 bulloni a testa tonda (¼"), rondelle (¼") e 2 dadi di bloccaggio per collegare i cavi rosso e nero delle batterie ai busbar della base posteriore delle batterie, come illustrato nella Figura 6.

   Serrate i dispositivi di fissaggio a 10,8 N·m.

   Note: Il cavo nero delle batterie del kit va installato sopra al cavo nero delle batterie esistente della macchina, come illustrato nella Figura 6.



   Figura 6

   Collegamenti dei cavi sul lato posteriore

   1. Cavo nero delle batterie(parte del kit)
   2. Cavo nero delle batterie (parte esistente)
   3. Dado di bloccaggio
   4. Rondella (¼")
   5. Cavo rosso delle batterie
   6. Bullone a testa tonda (¼")

1. Collegate il cablaggio preassemblato alle batterie, come illustrato nella Figura 7.

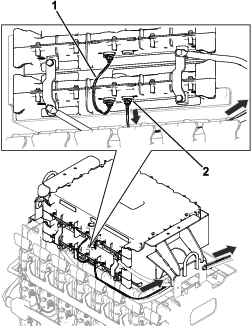

   Figura 7

   1. Cablaggio preassemblato (interfaccia dati, 7½")
   2. Cablaggio preassemblato (interfaccia dati, 45½")

2. Instradate il connettore rimanente del cablaggio preassemblato dell'interfaccia dati (45½") in direzione della base posteriore delle batterie (Figura 7).

3. Rimuovete il cablaggio preassemblato preesistente (CAN) dalla porta D2 delle batterie (Figura 8). Tenete da parte il cablaggio preassemblato.

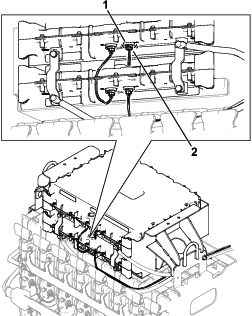

   Figura 8

   1. Porta D2
   2. Cablaggio preassemblato preesistente(CAN)
   3. Connettore del cablaggio preassemblato dell'interfaccia dati

4. Inserite il connettore rimanente del cablaggio preassemblato dell'interfaccia dati nella porta D2 delle batterie (Figura 8).

5. Montaggio del cablaggio preassemblato (CAN) rimosso al passaggio 3 sulla porta D2 della batteria più in alto della base delle batterie (Figura 9).



   Figura 9

   1. Porta D2
   2. Cablaggio preassemblato (CAN)

6. Utilizzate la chiusura a pressione per fissare i cavi delle batterie e il cablaggio preassemblato dell'interfaccia dati alla base delle batterie (Figura 10).

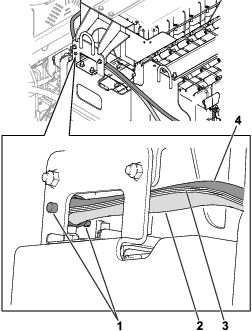

   Figura 10

   1. Chiusura a pressione
   2. Cavo rosso delle batterie
   3. Cablaggio preassemblato
   4. Cavo nero delle batterie

7. Posizionate i cuscinetti in schiuma sul coperchio delle batterie, come illustrato nella Figura 11.



   Figura 11

   1. 8,3 cm
   2. 11 mm
   3. Coperchio delle batterie
   4. Cuscinetto in schiuma

8. Utilizzate 4 bulloni a testa esagonale (5/16"), 4 rondelle (5/16") e 4 dadi flangiati esagonali per fissare il coperchio delle batterie alla base delle batterie (Figura 12).



   Figura 12

   1. Dado flangiato esagonale
   2. Bullone a testa esagonale (5/16")
   3. Rondella (5/16")
   4. Coperchio delle batterie

Important: Prima di utilizzare le fascette per cavi, assicuratevi che il cablaggio preassemblato e i cavi siano instradati lontano da parti in movimento o taglienti.

Utilizzate 2 fascette per cavi per unire e fissare il cablaggio preassemblato e i cavi delle batterie nelle aree illustrate nella Figura 13.

Figura 13

1. Fascette per cavi

È necessario utilizzare DIAG di Toro per configurare il numero di batterie in uso sulla macchina e verificare la versione del loro software.

1. Girate l'interruttore di scollegamento delle batterie in posizione OFF.

2. Rimuovete la copertura del cavo del caricabatterie (Figura 14).



   Figura 14

   1. Bulloni
   2. Copertura del cavo del caricabatterie

3. Rimuovete il connettore di alimentazione c.c. dal caricabatterie (Figura 15).



   Figura 15

   1. Connettore di alimentazione c.c.

1. Collegate DIAG di Toro alla macchina; fate riferimento alla Guida dell'utente di DIAG di Toro per prodotti commerciali.

2. Verificate che la versione del software delle batterie sia aggiornata selezionando il pulsante RIPROGRAMMA di DIAG di Toro; fate riferimento alla Guida dell'utente del software di DIAG di Toro.

3. Girate l'interruttore di scollegamento delle batterie in posizione di ACCENSIONE.

4. All'interno di DIAG di Toro, selezionate CONTROLLER PRINCIPALE, aprite la scheda CONFIG, quindi inserite il numero di batterie in uso sulla macchina all'interno del campo NUMERO DI BATTERIE.

5. Scollegate DIAG di Toro dalla macchina.

1. Girate l'interruttore di scollegamento delle batterie in posizione OFF.

2. Collegate il connettore di alimentazione c.c. al caricabatterie (Figura 15).

3. Montate la copertura del cavo del caricabatterie (Figura 14).

4. Girate l'interruttore di scollegamento delle batterie in posizione di ACCENSIONE.

5. Caricate le batterie; fate riferimento al Manuale dell'operatore della vostra macchina.

6. Effettuate i seguenti passaggi per verificare il numero di batterie attive sulla macchina:

   1. Usate il display della macchina per accedere al menu DIAGNOSTICA.

   2. All'interno del menu, accedete alla voce BATTERIE, selezionate OUTPUT, quindi selezionate NUMERO DI PACCHI.

   3. Controllate che il numero mostrato nella schermata NUMERO DI PACCHI corrisponda al numero di batterie in uso sulla macchina.
