Energie-Erweiterung-Befestigungskit

1. Setzen Sie die beiden Akkus in das Akkufach ein (Bild 2).

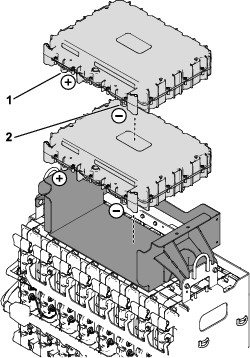

   Bild 2

   1. Pluspol (+)
   2. Minuspol (–)

2. Verwenden Sie die beiden Sechskantschrauben (¼"), um die Stromschienen an den Akkus zu befestigen (Bild 3).



   Bild 3

   1. Stromschienen
   2. Sechskantschrauben (¼")

3. Verwenden Sie die beiden Sechskantschrauben (¼"), um die roten und schwarzen Akkukabel mit den Stromschienen zu verbinden, die Sie im vorherigen Schritt eingebaut haben (Bild 4).

   Important: Befestigen Sie die Sechskantschrauben lose an den Kabeln und Stromschienen. Sie werden die Schrauben in einem späteren Arbeitsschritt festziehen.



   Bild 4

   Kabelanschlüsse an der Vorderseite

   1. Sechskantschrauben (¼")
   2. Rotes Akkukabel
   3. Schwarzes Akkukabel

4. Prüfen Sie, ob die Stromschienen richtig sitzen, und ziehen Sie die Sechskantschrauben (Bild 3 und Bild 4) auf ein Drehmoment von 11 N m fest.

5. Verlegen Sie die Akkukabel in Richtung des hinteren Akkufachs, wie in Bild 4 und Bild 5 dargestellt.

   Important: Achten Sie darauf, dass die Kabel nicht an Quetschstellen oder scharfen Kanten verlegt werden.



   Bild 5

   1. Rotes Akkukabel
   2. Schwarzes Akkukabel
   3. Hinteres Akkufach

6. Verwenden Sie zwei Schlossschrauben (¼"), Unterlegscheiben (¼") und zwei Sicherungsmuttern, um die roten und schwarzen Akkukabel mit den Stromschienen am hinteren Akkufach zu verbinden, wie in Bild 6 dargestellt.

   Ziehen Sie die Befestigungselemente auf ein Drehmoment von 10,8 N∙m fest.

   Note: Das im Kit enthaltene schwarze Akkukabel wird, wie in Bild 6 dargestellt, an das vorhandene schwarze Akkukabel der Maschine angeschlossen.



   Bild 6

   Kabelanschlüsse an der Rückseite

   1. Schwarzes Akkukabel(Teil des Kits)
   2. Schwarzes Akkukabel (vorhandenes Teil)
   3. Sicherungsmutter
   4. Scheibe (¼")
   5. Rotes Akkukabel
   6. Schlossschraube (¼")

1. Schließen Sie Kabelbäume an den Akkus an, wie in Bild 7 dargestellt.



   Bild 7

   1. Kabelbaum (Datenschnittstelle - 7 ½“)
   2. Kabelbaum (Datenschnittstelle - 45 ½“)

2. Verlegen Sie den verbleibenden Anschlüsse des Datenschnittstellenkabelbaums (45-½“) zum hinteren Akkufach (Bild 7).

3. Entfernen Sie den vorhandenen Kabelbaum (CAN) vom D2-Akkuanschluss (Bild 8). Bewahren Sie den Kabelbaum auf.



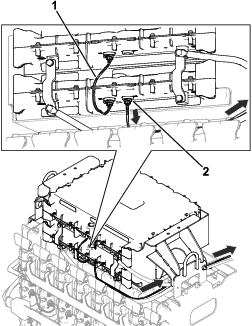

   Bild 8

   1. D2-Anschluss
   2. Vorhandener Kabelbaum(CAN)
   3. Anschluss: Datenschnittstellenkabelbaum

4. Schließen Sie den verbleibenden Anschluss des Datenschnittstellenkabelbaums an den D2-Akkuanschluss (Bild 8) an.

5. Schließen Sie den in Schritt 3 entfernten Kabelbaum (CAN) an den Akkuanschluss D2 am oberen Akku im Akkufach an (Bild 9).

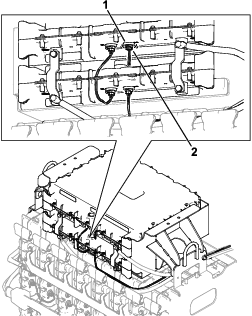

   Bild 9

   1. D2-Anschluss
   2. Kabelbaum (CAN)

6. Befestigen Sie die Akkukabel und den Datenschnittstellenkabelbaum mit einem Druckverschluss am Akkufach (Bild 10).

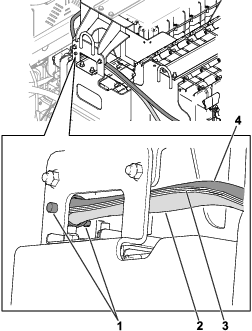

   Bild 10

   1. Druckbefestigung
   2. Rotes Akkukabel
   3. Kabelbaum
   4. Schwarzes Akkukabel

7. Bringen Sie den Schaumstoffpolster an der Akkuabdeckung an, wie in Bild 11 dargestellt.



   Bild 11

   1. 8,3 cm
   2. 11 mm
   3. Akkuabdeckung
   4. Schaumstoffpolster

8. Verwenden Sie vier Schlossschrauben (5/16"), vier Unterlegscheiben (5/16") und vier Sechskantmuttern, um die Akkuabdeckung am Rahmen des Akkufachs zu befestigen (Bild 12).

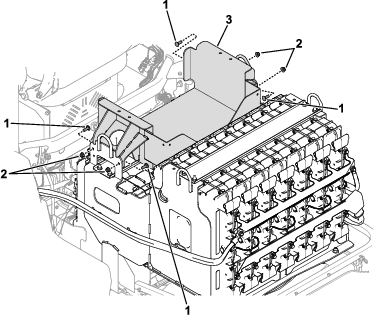

   Bild 12

   1. Sechskantbundmutter
   2. Sechskantschraube (5/16")
   3. Scheibe (5/16")
   4. Akkuabdeckung

Important: Bevor Sie die Kabelbinder anbringen, vergewissern Sie sich, dass der Kabelbaum und die Kabel nicht in der Nähe von beweglichen oder scharfen Teilen verlegt sind.

Verwenden Sie zwei Kabelbinder, um den Kabelbaum und die Akkukabel an den in Bild 13 dargestellten Stellen zu befestigen.

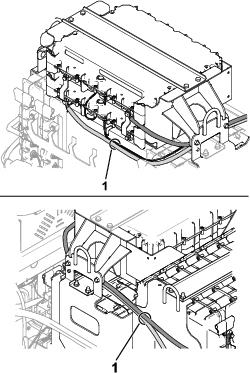

Bild 13

1. Kabelbinder

Sie müssen Toro DIAG verwenden, um die Anzahl der ausgestatteten Akkus in der Maschine zu konfigurieren und deren Software-Revisionsstand zu überprüfen.

1. Stellen Sie den Trennschalter des Akkus in die AUS-Stellung.

2. Entfernen Sie die Abdeckung des Ladekabels (Bild 14).



   Bild 14

   1. Schrauben
   2. Abdeckung Ladekabel

3. Ziehen Sie den Gleichstromanschluss vom Ladegerät ab (Bild 15).



   Bild 15

   1. Gleichstromanschluss

1. Schließen Sie Toro DIAG an die Maschine an, siehe Benutzerhandbuch für Toro DIAG Commercial Product.

2. Stellen Sie sicher, dass der Software-Revisionsstand für die Akkus aktualisiert ist, indem Sie die Schaltfläche REPROGRAM [Neuprogrammieren] in Toro DIAG auswählen; siehe Toro DIAG Software Benutzerhandbuch.

3. Stellen Sie den Trennschalter des Akkus in die EIN-Stellung.

4. Wählen Sie in Toro DIAG PRIMARY CONTROLLER [Hauptsteuerung] aus, navigieren Sie zur Registerkarte CONFIG [Konfigurieren] und geben Sie dann die Anzahl der Akkus, die in der Maschine vorhanden sind, in das Feld NUMBER OF BATTERIES [Anzahl der Akkus] ein.

5. Trennen Sie Toro DIAG von der Maschine.

1. Stellen Sie den Trennschalter des Akkus in die AUS-Stellung.

2. Schließen Sie den Gleichstromanschluss an das Ladegerät an (Bild 15).

3. Bringen Sie die Abdeckung des Ladekabels an (Bild 14).

4. Stellen Sie den Trennschalter des Akkus in die EIN-Stellung.

5. Laden Sie die Akkus auf, siehe Bedienungsanleitung Ihrer Maschine.

6. Führen Sie die folgenden Schritte aus, um die Anzahl der aktiven Akkus in der Maschine zu überprüfen:

   1. Navigieren Sie auf der Anzeige der Maschine zum Menü DIAGNOSTICS [Diagnose].

   2. Navigieren Sie zum Menüpunkt BATTERIES [Akkus], wählen Sie OUTPUTS [Ausgänge] und dann NUMBER OF PACKS [Anzahl der Akkupacks].

   3. Vergewissern Sie sich, dass die auf dem Bildschirm NUMBER OF PACKS [Anzahl der Akkupacks] angezeigte Zahl mit der Anzahl der Akkus übereinstimmt, die in der Maschine vorhanden sind.
