Kit de montaje de ampliación de energía

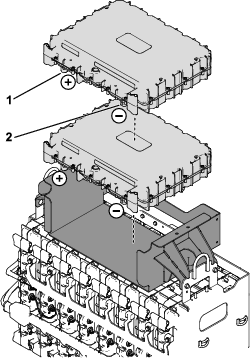

1. Coloque 2 baterías en la bandeja de baterías (Figura 2).



   Figura 2

   1. Borne positivo (+)
   2. Borne negativo (-)

2. Utilice 2 pernos de cabeza hexagonal (¼") para fijar provisionalmente las barras de bus en las baterías (Figura 3).



   Figura 3

   1. Barras de bus
   2. Pernos de cabeza hexagonal (¼")

3. Utilice 2 pernos de cabeza hexagonal (¼") para conectar los cables rojo y negro de las baterías a las barras de bus que instaló en el paso anterior (Figura 4).

   Important: Instale provisionalmente los pernos de cabeza hexagonal a los cables y las barras de bus. Apretará los pernos en un paso posterior.



   Figura 4

   Conexiones de cables en la parte delantera

   1. Pernos de cabeza hexagonal (¼")
   2. Cable rojo de baterías
   3. Cable negro de baterías

4. Compruebe que las barras de bus estén correctamente asentadas y apriete los pernos de cabeza hexagonal (Figura 3 y Figura 4) a 11 N·m.

5. Enrute los cables de baterías hacia la bandeja trasera de las baterías, como se muestra en la Figura 4 y en la Figura 5.

   Important: Asegúrese de que los cables se alejan de puntos de aprisionamiento o bordes afilados.



   Figura 5

   1. Cable rojo de baterías
   2. Cable negro de baterías
   3. Bandeja trasera de baterías

6. Utilice 2 pernos de cuello cuadrado (¼"), arandelas (¼") y 2 contratuercas para conectar los cables rojo y negro de las baterías a las barras de bus en la bandeja trasera de las baterías, tal y como se muestra en la Figura 6.

   Apriete los herrajes a 10,8 N·m.

   Note: El cable de batería negro del kit se instala encima del cable de batería negro existente de la máquina, como se muestra en la Figura 6.



   Figura 6

   Conexiones de cables en la parte trasera

   1. Cable negro de baterías(pieza del kit)
   2. Cable de batería negro (pieza existente)
   3. Contratuerca
   4. Arandela (¼")
   5. Cable rojo de baterías
   6. Perno de cuello cuadrado (¼")

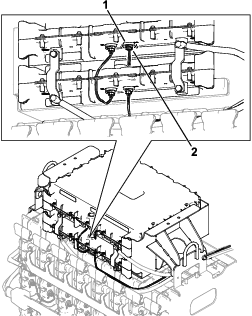

1. Conecte los arneses de cables a las baterías, tal y como se muestra en la Figura 7.



   Figura 7

   1. Arnés de cables (interfaz de datos – 7½")
   2. Arnés de cables (interfaz de datos – 45½")

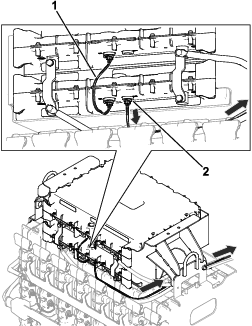

2. Enrute el conector restante del arnés de cables de la interfaz de datos (45½") hacia la bandeja trasera de las baterías (Figura 7).

3. Retire el arnés de cables existente (CAN) del puerto de batería D2 (Figura 8). Guarde el arnés de cables.



   Figura 8

   1. Puerto D2
   2. Arnés de cables existente(CAN)
   3. Conector – arnés de cables de interfaz de datos

4. Instale el conector restante del arnés de cables de la interfaz de datos al puerto de batería D2 (Figura 8).

5. Instale el arnés de cables (CAN) que retiró en el paso 3 en el puerto D2 de la batería superior de la bandeja de baterías (Figura 9).



   Figura 9

   1. Puerto D2
   2. Arnés de cables (CAN)

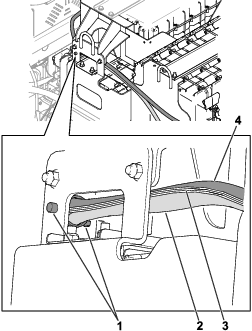

6. Utilice una fijación a presión para fijar los cables de baterías y el arnés de cables de la interfaz de datos a la bandeja de baterías (Figura 10).



   Figura 10

   1. Fijación a presión
   2. Cable rojo de baterías
   3. Arnés de cables
   4. Cable negro de baterías

7. Instale las almohadillas de espuma en la cubierta de baterías, tal y como se muestra en la Figura 11.



   Figura 11

   1. 8,3 cm
   2. 11 mm
   3. Cubierta de baterías
   4. Almohadilla de espuma

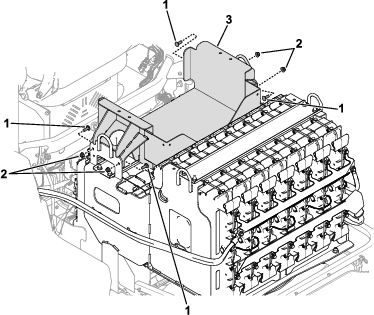

8. Utilice 4 pernos de cabeza hexagonal (5/16") y 4 tuercas hexagonales con arandela prensada para fijar la cubierta de baterías a la bandeja de baterías (Figura 12).



   Figura 12

   1. Tuerca hexagonal con arandela prensada
   2. Perno de cabeza hexagonal (5/16")
   3. Arandela (5/16")
   4. Cubierta de baterías

Important: Antes de instalar las bridas, asegúrese de que el arnés de cables y los cables están alejados de cualquier pieza móvil o cortante.

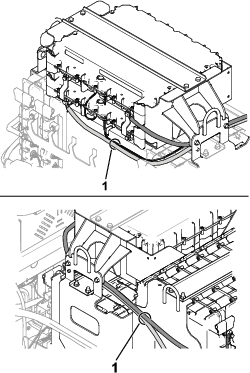

Utilice 2 bridas para sujetar entre sí el arnés de cables y los cables de batería en las zonas indicadas en Figura 13.

Figura 13

1. Bridas

Debe utilizar Toro DIAG para configurar el número de baterías instaladas en la máquina y verificar el nivel de revisión del software.

1. Gire el interruptor de desconexión de las baterías a la posición de DESCONECTADO.

2. Retire la tapa del cable del cargador (Figura 14).



   Figura 14

   1. Pernos
   2. Tapa del cable del cargador

3. Retire el conector de potencia CC del cargador (Figura 15).



   Figura 15

   1. Conector de potencia CC

1. Conecte Toro DIAG a la máquina; consulte la Guía del usuario del producto comercial Toro DIAG.

2. Actualice el nivel de revisión del software de las baterías seleccionando el botón REPROGRAM (Reprogramar) en Toro DIAG; consulte la Guía del usuario del software Toro DIAG.

3. Ponga el interruptor de desconexión de baterías en la posición de CONECTADO.

4. Dentro de Toro DIAG, seleccione PRIMARY CONTROLLER (Controlador principal), navegue a la pestaña CONFIG (Configuración), luego introduzca el número de baterías instaladas en la máquina en el campo NUMBER OF BATTERIES (Número de baterías).

5. Desconecte Toro DIAG de la máquina.

1. Gire el interruptor de desconexión de las baterías a la posición de DESCONECTADO.

2. Conecte el conector de potencia CC al cargador (Figura 15).

3. Instale la tapa del cable del cargador (Figura 14).

4. Ponga el interruptor de desconexión de baterías en la posición de CONECTADO.

5. Cargue las baterías; consulte el Manual del operador de la máquina.

6. Realice los pasos siguientes para verificar el número de baterías activas de la máquina:

   1. Utilice la pantalla de la máquina para navegar al menú DIAGNOSTICS (Diagnósticos).

   2. Navegue al elemento de menú BATTERIES (Baterías), seleccione OUTPUTS (Salidas), luego seleccione NUMBER OF PACKS (Número de baterías).

   3. Compruebe que el número indicado en NUMBER OF PACKS (Número de baterías) corresponde al número de baterías instaladas en la máquina.
