Monteringssæt til energiudvidelse

Groundsmaster® e3200-traktionsenhed

Model No. 32317-Serial No. and Up

Monteringssættet til energiudvidelse gør det muligt at montere 2 yderligere HyperCell®-batterier på en maskine udstyret med 15 batterier, så den i alt får 17 batterier.

Sikkerhed

Se betjeningsvejledningen til traktionsenheden for at få oplysninger om sikkerhed i det elektriske system.

Montering

Klargøring af maskinen

  1. Parker maskinen på en plan overflade.

  2. Sørg for, at parkeringsbremsen er aktiveret. Se betjeningsvejledningen til traktionsenheden.

  3. Sluk maskinen, og tag nøglen ud.

  4. Drej batteriets afbryderkontakt hen til positionen OFF (fra).

  5. Løft motorhjelmen.

  6. Brug et digitalt multimeter til at måle spændingen over de positive og negative samleskinner.

    Spændingen skal være mindre end 1 V DC. Hvis spændingen er over 1 V DC, skal du sørge for, at nøglekontakten er i positionen OFF (fra), og at batteriets afbryderkontakt er i positionen OFF (fra), og derefter kontrollere spændingen igen. Hvis spændingen stadig er over 1 V DC, kan der være en batterifejl. Se servicevejledningen til traktionsenheden, eller tal med din autoriserede Toro-forhandler.

Montering af batteribakken

Dele, der skal bruges til dette trin:

Batteribakke1
Bræddebolt (5/16 tomme)4
Sekskantet flangemøtrik4

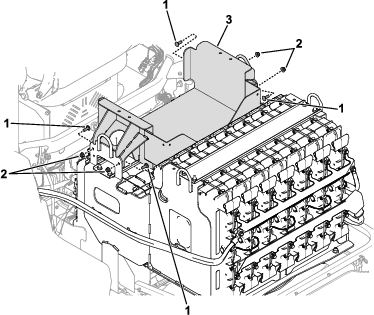

Brug 4 bræddebolte (5/16") og 4 sekskantede flangemøtrikker til at fastgøre batteribakken til batterirummets stel (Figur 1).

g449607

Figur 1

  1. Bræddebolte (5/16")
  2. Sekskantede flangemøtrikker
  3. Batteribakke

Montering af batterierne

Dele, der skal bruges til dette trin:

HyperCell-batteri (sælges separat – kontakt din autoriserede Toro-forhandler)2
Sekskantbolt (¼")4
Samleskinne2
Batteriets røde kabel1
Batteriets sorte kabel1
Ledningsnet (datagrænseflade – 7½")1
Ledningsnet (datagrænseflade – 45½")1
Batteridæksel1
Skumplade2
Sekskantbolt (5/16")4
Spændeskive (5/16")4
Sekskantet flangemøtrik4
Skubbefastgørelsesanordning1
Bræddebolt (¼")2
Spændeskive (¼")2
Låsemøtrik2
Kabelbånd2

Montering af batterikablerne

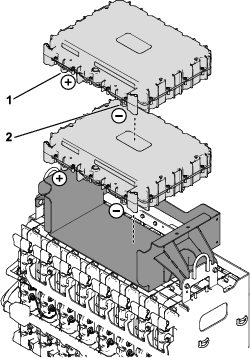

  1. Placer 2 batterier i batteribakken (Figur 2).

    g493451

    Figur 2

    1. Pluspol (+)
    2. Minuspol (-)

  2. Brug 2 sekskantbolte (¼") til fastgøre samleskinnerne løst til batterierne (Figur 3).

    g449620

    Figur 3

    1. Samleskinner
    2. Sekskantbolte (¼")

  3. Brug 2 sekskantbolte (¼") til at tilslutte de røde og sorte batterikabler til samleskinnerne, som du monterede i det forrige trin (Figur 4).

    Important: Monter sekskantboltene løst på kablerne og samleskinnerne. Boltene skal tilspændes på et senere tidspunkt.

    g450071

    Figur 4

    Kabelforbindelser foran

    1. Sekskantbolte (¼")
    2. Batteriets røde kabel
    3. Batteriets sorte kabel

  4. Kontroller, at samleskinnerne sidder korrekt, og tilspænd sekskantboltene (Figur 3 og Figur 4) med et moment på 11 Nm.

  5. Før batterikablerne mod den bageste batteribakke som vist i Figur 4 og Figur 5.

    Important: Sørg for, at kablerne føres væk fra klempunkter eller skarpe kanter.

    g493432

    Figur 5

    1. Batteriets røde kabel
    2. Batteriets sorte kabel
    3. Bageste batteribakke

  6. Brug 2 bræddebolte (¼"), spændeskiver (¼") og 2 låsemøtrikker til at tilslutte de røde og sorte batterikabler til samleskinnerne på den bageste batteribakke som vist i Figur 6.

    Tilspænd boltene og møtrikkerne med et moment på 10,8 Nm.

    Note: Det sorte batterikabel i sættet monteres oven på det eksisterende sorte batterikabel på maskinen som vist i Figur 6.

    g492556

    Figur 6

    Kabelforbindelser bagpå

    1. Batteriets sorte kabel(sættets del)
    2. Batteriets sorte kabel (eksisterende del)
    3. Låsemøtrik
    4. Spændeskive (¼")
    5. Batteriets røde kabel
    6. Bræddebolt (¼")

Montering af ledningsnettene

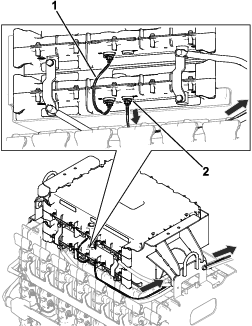

  1. Tilslut ledningsnettene til batterierne som vist i Figur 7.

    g493637

    Figur 7

    1. Ledningsnet (datagrænseflade – 7½")
    2. Ledningsnet (datagrænseflade – 45½")

  2. Før det resterende stik fra datagrænsefladens ledningsnet (45½") mod den bageste batteribakke (Figur 7).

  3. Fjern det eksisterende ledningsnet (CAN) fra D2-batteriporten (Figur 8). Gem ledningsnettet.

    g459706

    Figur 8

    1. D2-port
    2. Eksisterende ledningsnet(CAN)
    3. Stik – datagrænsefladens ledningsnet

  4. Monter det resterende stik fra datagrænsefladens ledningsnet til D2-batteriporten (Figur 8).

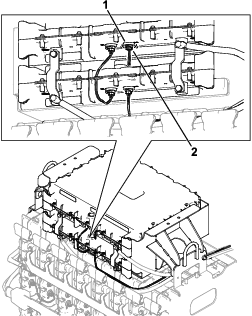

  5. Monter ledningsnettet (CAN), som du fjernede i trin 3, på D2-batteriporten på det øverste batteri i batteribakken (Figur 9).

    g493638

    Figur 9

    1. D2-port
    2. Ledningsnet (CAN)

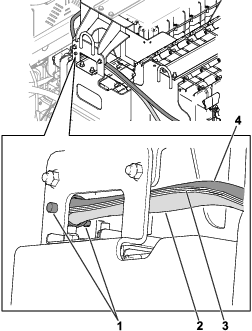

  6. Brug en skubbefastgørelsesanordning til at fastgøre batterikablerne og datagrænsefladens ledningsnet til batteribakken (Figur 10).

    g464840

    Figur 10

    1. Skubbefastgørelsesanordning
    2. Batteriets røde kabel
    3. Ledningsnet
    4. Batteriets sorte kabel

  7. Monter skumpladerne på batteridækslet som vist i Figur 11.

    g455121

    Figur 11

    1. 8,3 cm
    2. 11 mm
    3. Batteridæksel
    4. Skumplade

  8. Brug 4 sekskantbolte (5/16"), 4 spændeskiver (5/16") og 4 sekskantede flangemøtrikker til at fastgøre batteridækslet på batteribakken (Figur 12).

    g455142

    Figur 12

    1. Sekskantet flangemøtrik
    2. Sekskantbolt (5/16")
    3. Spændeskive (5/16")
    4. Batteridæksel

Montering af kabelbånd på ledningsnettet og batterikablerne

Important: Før du monterer kabelbåndene, skal du sørge for, at ledningsnettet og kablerne føres væk fra bevægelige eller skarpe dele.

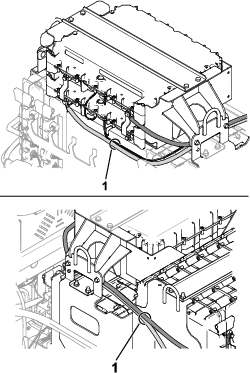

Brug 2 kabelbånd til at fastgøre ledningsnettet og batterikablerne sammen i områderne vist i Figur 13.

g493679

Figur 13

  1. Kabelbånd

Brug af Toro DIAG til at konfigurere og kontrollere batteriindstillinger

Klargøring til anvendelse af Toro DIAG

Du skal bruge Toro DIAG til at konfigurere antallet af udstyrede batterier på maskinen og kontrollere deres softwarerevisionsniveau.

  1. Drej batteriets afbryderkontakt hen til positionen OFF (fra).

  2. Fjern dækslet til opladerkablet (Figur 14).

    g479462

    Figur 14

    1. Bolte
    2. Dæksel til opladerkabel

  3. Fjern DC-strømstikket fra opladeren (Figur 15).

    g479463

    Figur 15

    1. DC-strømstik

Brug af Toro DIAG til at konfigurere batteriindstillingerne

  1. Forbind Toro DIAG til maskinen. Se den kommercielle produktbrugervejledning til Toro DIAG.

  2. Sørg for, at softwarerevisionsniveauet for batterierne opdateres ved at vælge knappenREPROGRAM (omprogrammer) i Toro DIAG. Se softwarebrugervejledning til Toro DIAG.

  3. Drej batteriets afbryderkontakt til positionen ON (til).

  4. I Toro DIAG skal du vælge PRIMARY CONTROLLER (primær styreenhed), gå til fanen CONFIG (konfiguration) og derefter indtaste antallet af batterier, maskinen er udstyret med i feltet NUMBER OF BATTERIES (antal batterier).

  5. Kobl Toro DIAG fra maskinen.

Kontrol af batteriindstillingerne

  1. Drej batteriets afbryderkontakt hen til positionen OFF (fra).

  2. Monter DC-strømstikket på opladeren (Figur 15).

  3. Monter dækslet til opladerkablet (Figur 14).

  4. Drej batteriets afbryderkontakt til positionen ON (til).

  5. Oplad batterierne. Se maskinens betjeningsvejledning.

  6. Udfør følgende trin for at kontrollere antallet af aktive batterier på maskinen:

    1. Brug maskinens skærm til at navigere til menuen DIAGNOSTICS (diagnostik).

    2. Gå til menupunktet BATTERIES (batterier), vælg OUTPUTS (udgange), og vælg derefterNUMBER OF PACKS (antal pakker).

    3. Kontroller, at det antal, der vises på skærmbilledet NUMBER OF PACKS (antal pakker), svarer det antal batterier, som maskinen er udstyret med.

Afslutning af monteringen

  1. Kontroller, at batteriafbryderen er i positionen ON (til).

  2. Kontroller, at der ikke vises nogen fejlkoder på maskinens skærmenhed.

    • Hvis skærmen viser en U1311-fejlkode, betyder det, at batterisoftwaren ikke passer til maskinsoftwaren, og softwaren skal omprogrammeres ved hjælp af den aktuelle version af Toro DIAG.

    • Hvis skærmen viser en U1151-fejlkode, betyder det, at antallet af batterier på maskinen ikke svarer til det antal batterier, der blev konfigureret i Toro DIAG. Forbind maskinen til Toro DIAG, og sørg for, at antallet af batterier på maskinen svarer til det antal batterier, der angives i Toro DIAG.

    Kontakt din autoriserede Toro-forhandler, hvis du har brug for yderligere hjælp.
