3WD Kit (Комплект привода на три колеса)
Тяговый блок Reelmaster ® 3105-D или Groundsmaster® 3505-D

Подготовка машины

  1. Установите машину на ровной поверхности.
  2. Выключите механизм отбора мощности (если установлена) и опустите режущие блоки.
  3. Включите стояночный тормоз.
  4. Выключите двигатель и извлеките ключ из замка зажигания.
  5. Дождитесь остановки всех движущихся частей и дайте машине остыть.
    Предупреждение
    Горячая гидравлическая жидкость может вызвать сильные ожоги.
    Прежде чем выполнять работы по техническому обслуживанию гидросистемы, дайте гидравлической жидкости остыть.

  6. Сбросьте все давление из гидравлической системы; см. Руководство по техническому обслуживанию для вашей машины.
    Опасно
    Гидравлическая жидкость, выброшенная под давлением, может проникнуть под кожу и нанести травму.
    • Перед подачей давления в гидравлическую систему убедитесь в том, что все гидравлические шланги и трубопроводы исправны, а все гидравлические соединения и штуцеры герметичны.
    • Не приближайтесь к местам точечных утечек или штуцерам, из которых под высоким давлением выбрасывается гидравлическая жидкость.
    • Для обнаружения гидравлических утечек используйте картон или бумагу.
    • Перед выполнением любых работ на гидравлической системе полностью сбросьте давление в гидравлической системе безопасным способом.
    • Если жидкость попала под кожный покров, немедленно обратитесь за медицинской помощью.

  7. Снимите капот с машины; см. Руководство оператора для вашей машины.

Подъем задней части машины

  1. Поднимите заднюю часть машины; см. Руководство оператора или Руководство по техническому обслуживанию для Вашей машины.

Снятие заднего колеса и ступицы в сборе

    Graphic
    G494218

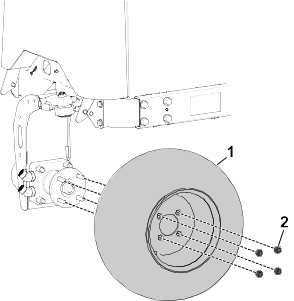

  1. Снимите и удалите в отходы 4 зажимных гайки , которыми колесо крепится к ступице колеса в сборе, и снимите колесо с машины.
    2. Graphic
    G494230
  2. Снимите и удалите в отходы пылезащитную крышку , шплинт , стопорную шайбу , стопорную контргайку , лепестковую шайбу и ступицу колеса .
    3. Graphic
    G494250
  3. Снимите и удалите в отходы шпиндель и соответствующие монтажные болты и гайки .

Установка гидромотора, ступицы и заднего колеса

Требуемые детали
1
Гидромотор в сборе
2
Гидравлический штуцер
4
Болт (½ x 2¾ дюйма)
4
Контргайка (½ дюйма)
1
Ступица колеса в сборе
4
Зажимная гайка
1
Контргайка (1½ дюйма)
    Graphic
    G495906
  1. Закрепите гидромотор в сборе на вилке управления с помощью 4 болтов (½ x 2¾ дюйма) и 4 контргаек (½ дюйма) .
  2. Удерживая болты фиксирующим ключом, затяните контргайки с моментом от 70 до 84 Н∙м.
    3. Graphic
    G495907
  3. Смажьте уплотнительные кольца штуцеров тонким слоем масла.
  4. Установите 2 гидравлических штуцера на гидромоторе в сборе. Расположите штуцеры, как показано. Затяните штуцеры с моментом от 134 до 164 Н∙м. Используйте фиксирующий ключ, чтобы сохранить правильную направление штуцеров во время их затяжки.
    5. Graphic
    G495908
  5. Наденьте ступицу колеса на гидромотор в сборе . Убедитесь в том, что канавка на ступице совмещена со шпонкой на моторе.
  6. Установите контргайку ступицы (1½ дюйма) таким образом, чтобы она слегка прилегала к ступице.
    7. Graphic
    G494330
  7. Установите снятое ранее заднее колесо в сборе на ступицу колеса, слегка прижав 4 зажимные гайки к колесу.
  8. Опустите машину на землю. Зафиксируйте заднее колесо с помощью колодки, чтобы машина не скатывалась.
  9. Затяните зажимные гайки в перекрестном порядке с моментом от 61 до 88 Н∙м.
  10. Затяните зажимную гайку ступицы (1½ дюйма) с моментом от 339 до 373 Н∙м.

Снятие гидравлического шланга

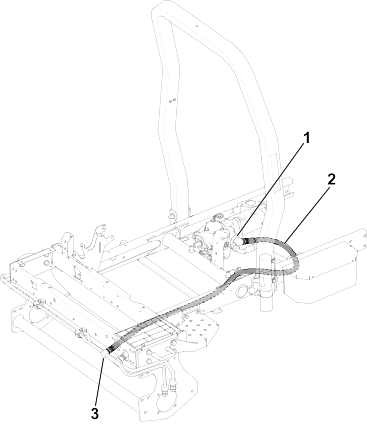

  1. Снимите и удалите имеющийся верхний гидравлический шланг , проложенный между поршневым насосом и верхней передней гидравлической трубкой .
    Graphic
    G494354

Установка гидравлических шлангов

Требуемые детали
1
Гидравлический шланг (70 дюймов)
1
Гидравлический шланг (129 дюймов)
2
Зажим
1
Зажимной корпус
2
Болт (5/16 x 2¾ дюйма)
2
Контргайка (5/16 дюйма)
6
Кабельная стяжка
Примечание: Перед установкой любых гидравлических шлангов убедитесь в том, что соответствующие уплотнительные кольца находятся на штатных местах и смазаны гидравлической жидкостью.
  1. Подсоедините прямой конец гидравлического шланга (70 дюймов) к нижнему гидравлическому штуцеру на гидромоторе в сборе. Проложите другой конец шланга к поршневому насосу и подсоедините его к свободному штуцеру насоса.
  2. Подсоедините один конец гидравлического шланга (129 дюймов) к верхнему штуцеру на гидромоторе в сборе. Проложите другой конец шланга к верхней передней гидравлической трубке и подсоедините его к свободному штуцеру патрубка.

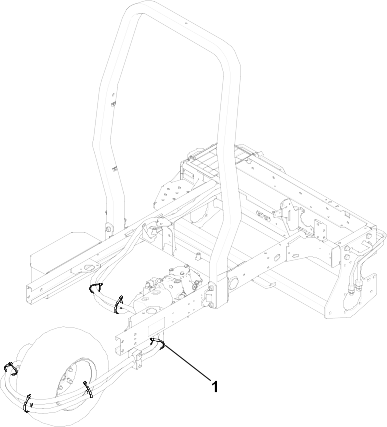

    Graphic
    G494581

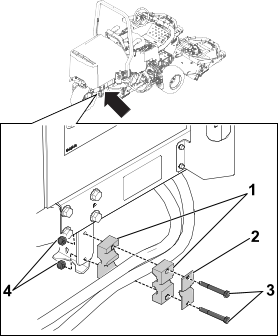

  3. На выступе задней рамы машины установите 2 хомута для шлангов и зажимной корпус , используя 2 болта (5/16 х 2¾ дюйма) и 2 контргайки (5/16 дюйма) . Убедитесь в том, что гидравлические шланги проложены между хомутами шлангов, как показано.
    Graphic
    G494604

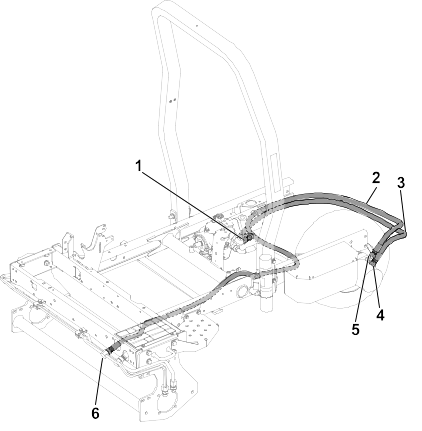

  4. Закрепите гидравлические шланги с помощью 6 кабельных стяжек . На следующем рисунке показано соответствующее расположение кабельных стяжек.
    Graphic
