Sats för trehjulsdrift
Reelmaster ®3105-D- eller Groundsmaster® 3505-D-traktorenhet

Förbereda maskinen

  1. Parkera maskinen på en plan yta.
  2. Koppla ur kraftuttaget (i förekommande fall) och sänk ned klippenheterna.
  3. Koppla in parkeringsbromsen.
  4. Stäng av motorn och ta ut nyckeln.
  5. Vänta tills alla rörliga delar har stannat och låt maskinen svalna.
    Varning
    Het hydraulolja kan orsaka allvarliga brännskador.
    Låt hydraulvätskan svalna innan något underhåll utförs i hydraulsystemet.

  6. Lätta på allt tryck i hydraulsystemet. Se maskinens servicehandbok.
    Fara
    Hydraulolja som läcker ut under tryck kan tränga in i huden och orsaka skada.
    • Se till att alla hydraulvätskeslangar och -ledningar är i gott skick samt att alla hydraulanslutningar och nipplar är åtdragna innan hydraulsystemet trycksätts.
    • Håll kropp och händer borta från småläckor eller munstycken som sprutar ut hydraulvätska under högtryck.
    • Använd en kartong- eller pappersbit för att hitta hydraulläckor.
    • Lätta på allt tryck i hydraulsystemet på ett säkert sätt innan något arbete utförs i hydraulsystemet.
    • Sök läkare omedelbart om du blir träffad av en hydraulvätskestråle och hydraulvätskan tränger in i huden.

  7. Ta bort motorhuven från maskinen. Se maskinens bruksanvisning.

Lyfta maskinens bakre del

  1. Lyft upp maskinens bakre del. Se maskinens bruksanvisning eller servicehandbok.

Ta bort bakhjulet och navenheten

    Graphic
    G494218
  1. Ta bort och kassera de fyra hjulmuttrarna som fäster hjulet vid hjulnavsenheten och ta bort hjulet från maskinen.
    2. Graphic
    G494230
  2. Ta bort och kassera dammkåpan , saxpinnen , mutterhållaren , kontramuttern , säkringsbrickan och hjulnavet .
    3. Graphic
    G494250
  3. Ta bort och kassera spindeln och tillhörande monteringsskruvar och muttrar .

Montera hydraulmotorn, navet och bakhjulet

Obligatoriska delar
1
Hydraulmotorenhet
2
Hydraulkoppling
4
Skruv (½ x 2 ¾ tum)
4
Låsmutter (½ tum)
1
Hjulnavsenhet
4
Hjulmutter
1
Låsmutter (1 ½ tum)
    Graphic
    G495906
  1. Fäst hydraulmotorenheten på länkgaffeln med fyra skruvar (½ x 2 ¾ tum) och fyra låsmuttrar (½ tum) .
  2. Håll fast skruvarna med en skiftnyckel och dra åt låsmuttrarna till 70–84 Nm.
    3. Graphic
    G495907
  3. Smörj o-ringarna på kopplingarna med ett tunt lager olja.
  4. Montera de två hydraulkopplingarna på hydraulmotorenheten. Rikta kopplingarna enligt bilden. Dra åt kopplingarna till 134–164 Nm. Använd en skiftnyckel för att se till att kopplingarna är riktade åt rätt håll medan de dras åt.
    5. Graphic
    G495908
  5. Skjut på hjulnavet på hydraulmotorenheten . Se till att skåran i navet är inriktad mot kilen på motorn.
  6. Montera navets låsmutter (1 ½ tum) tills den är löst placerad mot navet.
    7. Graphic
    G494330

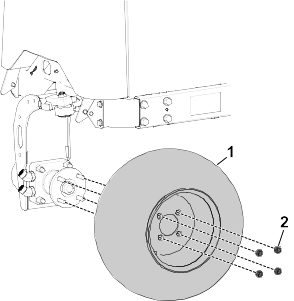

  7. Montera bakhjulsenheten som du tog bort tidigare på hjulnavet genom att placera de fyra hjulmuttrarna löst mot hjulet.
  8. Sänk maskinen till marken. Blockera bakhjulet för att förhindra att maskinen kommer i rullning.
  9. Dra åt hjulmuttrarna korsvis till 61–88 Nm.
  10. Dra åt navets låsmutter (1 ½ tum) till 339–373 Nm.

Ta bort hydraulslangen

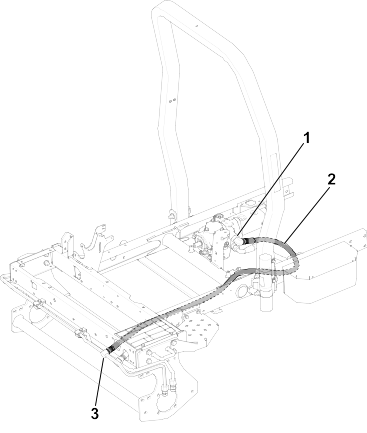

  1. Ta bort och kassera den befintliga övre hydraulslangen som är dragen mellan kolvpumpen och det övre främre hydraulröret .
    Graphic
    G494354

Montera hydraulslangarna

Obligatoriska delar
1
Hydraulslang (178 cm)
1
Hydraulslang (328 cm)
2
Klämma
1
Klämhölje
2
Skruv (5/16 x 2 ¾ tum)
2
Låsmutter (5/16 tum)
6
Kabelband
Obs! Kontrollera att rätt o-ringar sitter på plats och har smörjts med hydraulvätska innan du monterar några nya hydraulslangar.

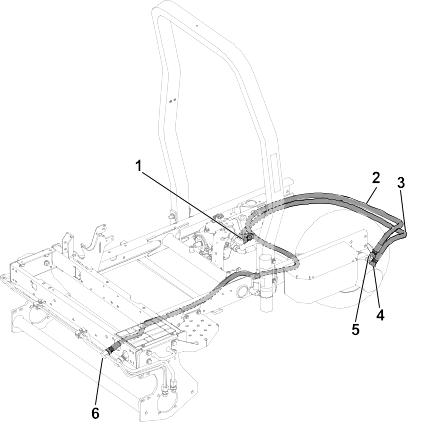

  1. Anslut den raka änden av hydraulslangen (178 cm) till den nedre hydraulkopplingen på hydraulmotorenheten. Dra slangens andra ände till kolvpumpen och anslut den till den öppna kopplingen på pumpen.
  2. Anslut den ena änden av hydraulslangen (328 cm) till den övre kopplingen på hydraulmotorenheten. Dra slangens andra ände till det övre främre hydraulröret och anslut den till den öppna kopplingen på röret.
    Graphic
    G494581

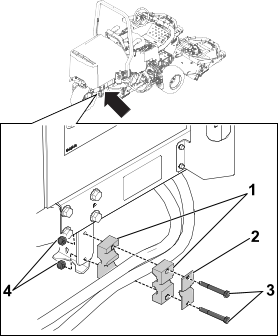

  3. Montera de två slangklämmorna och klämhöljet på maskinens bakre ramflik med två skruvar (5/16 x 2 ¾ tum) och två låsmuttrar (5/16 tum) . Se till att hydraulslangarna är dragna mellan slangklämmorna enligt bilden.
    Graphic
    G494604

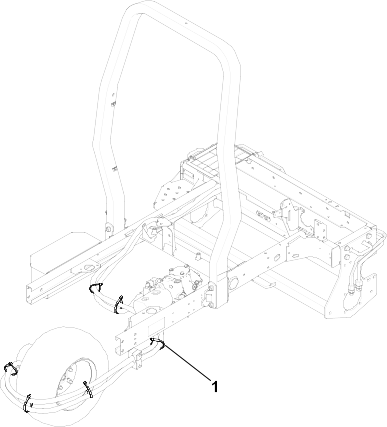

  4. Fäst hydraulslangarna med sex kabelband . I följande figur visas var kabelbanden ska fästas.
    Graphic
    G494633
