ชุดขับเคลื่อน 3 ล้อ

การเตรียมอุปกรณ์

จอดอุปกรณ์บนพื้นราบ
ปลดเกียร์ PTO (ถ้ามี) และลดระดับชุดตัดหญ้าลงมา
เข้าเบรกจอด
ดับเครื่องยนต์และดึงกุญแจออก

รอจนกว่าการเคลื่อนไหวทั้งหมดจะหยุดนิ่งและปล่อยให้อุปกรณ์เย็นตัวลง

คำเตือน

น้ำมันไฮดรอลิกที่ร้อนอาจทำให้เกิดแผลความร้อนลวกอย่างรุนแรง

รอให้น้ำมันไฮดรอลิกเย็นลงก่อนเริ่มบำรุงรักษาระบไฮดรอลิก

ระบายแรงดันออกจากระบบไฮดรอลิกจนหมด โปรดดูคู่มือซ่อมบำรุงของอุปกรณ์

อันตราย

น้ำมันไฮดรอลิกรั่วที่มีแรงดันอาจทำให้เกิดแผลบนผิวหนังและการบาดเจ็บได้

ตรวจสอบให้แน่ใจว่าท่ออ่อนน้ำมันไฮดรอลิกและท่อระบบมีสภาพดี และข้อต่อและการเชื่อมต่อระบบไฮดรอลิกทั้งหมดแน่นหนาก่อนจ่ายแรงดันเข้าไปในระบบไฮดรอลิก
เก็บมือและร่างกายออกห่างจากจุดรั่วรูเข็มหรือหัวฉีดที่ฉีดน้ำมันไฮดรอลิกแรงดันสูง
ใช้กระดาษลังหรือกระดาษหาจุดรั่วของระบบไฮดรอลิก
ระบายแรงดันในระบบไฮดรอลิกอย่างปลอดภัยก่อนทำงานใดๆ กับระบบไฮดรอลิก
ไปพบแพทย์ทันทีหากโดนของเหลวฉีดใส่ผิวหนัง

เปิดฝากระโปรงของอุปกรณ์ โปรดดูคู่มือผู้ใช้ของอุปกรณ์

การยกด้านท้ายของอุปกรณ์

ยกด้านท้ายของอุปกรณ์ โปรดดูคู่มือผู้ใช้หรือคู่มือซ่อมบำรุงของอุปกรณ์

การถอดล้อหลังและชุดดุมล้อ

G494218

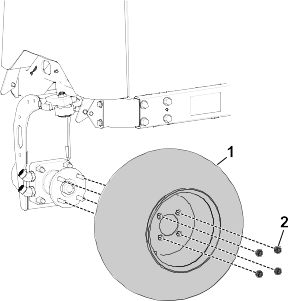

ถอดน็อตล้อ 4 ตัวที่ยึดล้อ เข้ากับชุดดุมล้อออกแล้วนำไปทิ้ง จากนั้นถอดล้อออกจากอุปกรณ์

G494230

ถอดฝากันฝุ่น สลักปลายแยก ตัวยึดน็อต น็อตสวมทับ แหวน และดุมล้อ ออก แล้วนำไปทิ้ง

G494250

ถอดแกนหมุน และสลักเกลียวยึด และน็อต ออก แล้วนำไปทิ้ง

การติดตั้งมอเตอร์ไฮดรอลิก ดุมล้อ และล้อหลัง

อะไหล่ที่ต้องใช้

1	ชุดมอเตอร์ไฮดรอลิก
2	ข้อต่อไฮดรอลิก
4	สลักเกลียว (1/2 x 2 3/4 นิ้ว)
4	น็อตล็อก (1/2 นิ้ว)
1	ชุดดุมล้อ
4	น็อตล้อ
1	น็อตล็อก (1 1/2 นิ้ว)

G495906

ยึดชุดมอเตอร์ไฮดรอลิก เข้ากับก้ามปูบีบเลี้ยวโดยใช้สลักเกลียว (1/2 x 2 3/4 นิ้ว) 4 ตัว และน็อตล็อก (½ นิ้ว) 4 ตัว
ใช้ประแจจับสลักเกลียว จากนั้นขันน็อตล็อกจนได้แรงบิด 70 ถึง 84 นิวตันเมตร (52 ถึง 62 ฟุตปอนด์)

G495907

ทาน้ำมันบนโอริงข้อต่อเป็นชั้นบางๆ
ติดตั้งข้อต่อไฮดรอลิก 2 อันเข้ากับชุดมอเตอร์ไฮดรอลิก หมุนข้อต่อดังแสดงในภาพ ขันข้อต่อจนได้แรงบิด 134 ถึง 164 นิวตันเมตร (99 ถึง 121 ฟุตปอนด์) ใช้ประแจยึดตำแหน่งที่ถูกต้องของข้อต่อเอาไว้ขณะขันข้อต่อ

G495908

เลื่อนดุมล้อ ไปบนชุดมอเตอร์ไฮดรอลิก ตรวจสอบให้ร่องบน ดุมล้ออยู่ในแนวเดียวกับสลัก บนมอเตอร์
ใส่น็อตล็อกของดุมล้อ (1 1/2 นิ้ว) ให้วางอยู่บนดุมล้ออย่างหลวม ๆ

G494330

ติดตั้งชุดล้อหลัง ที่ถอดออกมาก่อนหน้านี้เข้ากับดุมล้อ โดยติดตั้งน็อตล้อ 4 ตัวเข้ากับล้อ แต่ยังไม่ต้องขันจนแน่น
ลดอุปกรณ์ลงมาบนพื้น ขัดล้อหลังไว้เพื่อป้องกันไม่ให้อุปกรณ์เลื่อนไถล
ขันน็อตล้อแบบไขว้จนได้แรงบิด 61 ถึง 88 นิวตันเมตร (45 ถึง 65 ฟุตปอนด์)
ขันน็อตล็อก (1 1/2 นิ้ว) บนดุมล้อจนได้แรงบิด 339 ถึง 373 นิวตันเมตร (250 ถึง 275 ฟุตปอนด์)

การถอดท่ออ่อนไฮดรอลิก

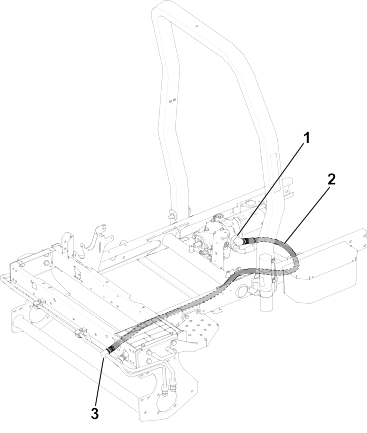

ถอดท่ออ่อนไฮดรอลิกส่วนบน ของเดิม ซึ่งอยู่ระหว่างปั๊มลูกสูบ กับท่อไฮดรอลิกด้านหน้าส่วนบน ทิ้งไป

G494354

การติดตั้งท่ออ่อนไฮดรอลิก

อะไหล่ที่ต้องใช้

1	ท่ออ่อนไฮดรอลิก (70 นิ้ว)
1	ท่ออ่อนไฮดรอลิก (129 นิ้ว)
2	ข้อรัด
1	เคสข้อรัด
2	สลักเกลียว (5/16 x 2-3/4 นิ้ว)
2	น็อตล็อก (5/16 นิ้ว)
6	สายรัดเคเบิล

หมายเหตุ: ก่อนจะติดตั้งท่ออ่อนไฮดรอลิก ตรวจสอบว่าโอริงถูกต้อง อยู่ในตำแหน่งที่เหมาะสม และหล่อลื่นด้วยน้ำมันไฮดรอลิกเรียบร้อยแล้ว

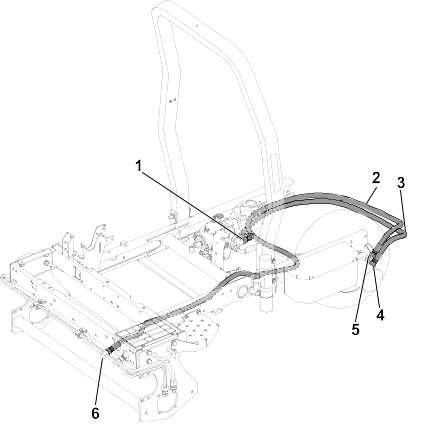

ต่อปลายตรงของท่ออ่อนไฮดรอลิก (70 นิ้ว) เข้ากับข้อต่อไฮดรอลิกส่วนล่าง บนชุดมอเตอร์ไฮดรอลิก ดึงปลายอีกด้านหนึ่งของท่ออ่อนมายังปั๊มลูกสูบ และต่อเข้ากับข้อต่อบนปั๊ม
ต่อปลายด้านหนึ่งของท่ออ่อนไฮดรอลิก (129 นิ้ว) เข้ากับข้อต่อไฮดรอลิกส่วนบน ของชุดมอเตอร์ไฮดรอลิก ดึงปลายอีกด้านหนึ่งของท่ออ่อนมายังท่อไฮดรอลิกด้านหน้าส่วนบน และต่อเข้ากับข้อต่อที่อยู่บนท่อ

G494581

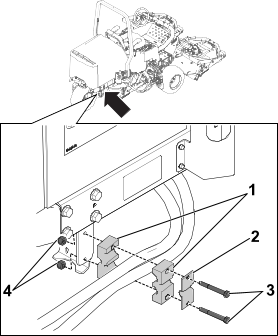

ติดตั้งข้อรัดท่ออ่อน 2 ชิ้น และเคสข้อรัด เข้ากับแผ่นหูบนโครงด้านหลังของอุปกรณ์โดยใช้สลักเกลียว (5/16 x 2¾ นิ้ว) 2 ตัว และน็อตล็อก (5/16 นิ้ว) 2 3/4 ตัว ท่ออ่อนไฮดรอลิกจะต้องอยู่ระหว่างข้อรัดท่ออ่อนทั้งสองส่วนดังแสดงในภาพ

G494604

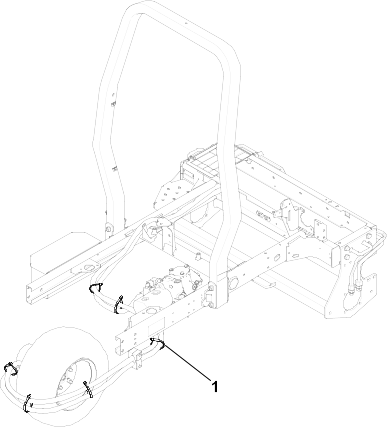

รวบท่ออ่อนไฮดรอลิกเข้าด้วยกันด้วยสายรัดเคเบิล 6 อัน ดูตำแหน่งสายรัดเคเบิลที่ถูกต้องจากในภาพ

G494633
