Driewielaandrijvingsset
Reelmaster® 3105-D of Groundsmaster® 3505-D tractie-eenheid

De machine voorbereiden op de montage

  1. Parkeer de machine op een horizontaal oppervlak.
  2. Schakel de aftakas uit (indien aanwezig) en breng de maai-eenheden omlaag.
  3. Haal de parkeerrem aan.
  4. Zet de motor af en verwijder het sleuteltje.
  5. Wacht totdat alle bewegende delen tot stilstand zijn gekomen en laat de machine afkoelen.
    Waarschuwing
    Warme hydraulische vloeistof kan ernstige brandwonden veroorzaken.
    Laat de hydraulische vloeistof afkoelen voordat u onderhoudswerkzaamheden uitvoert aan het hydraulische systeem.

  6. Hef alle druk van het hydraulische systeem op; raadpleeg de Onderhoudshandleiding van uw machine.
    Gevaar
    Hydraulische vloeistof die onder druk ontsnapt, kan door de huid heen dringen en letsel veroorzaken.
    • Controleer of alle hydraulische slangen en leidingen in goede staat verkeren en alle hydraulische aansluitingen en verbindingsstukken stevig vastzitten voordat u druk zet op het hydraulische systeem.
    • Houd lichaam en handen uit de buurt van kleine lekgaten of spuitmonden waaruit onder hoge druk hydraulische vloeistof ontsnapt.
    • U kunt lekken in het hydraulische systeem opsporen met behulp van karton of papier.
    • Hef alle druk in het hydraulische systeem op veilige wijze op, voordat u werkzaamheden gaat verrichten aan het hydraulische systeem.
    • Waarschuw onmiddellijk een arts als er hydraulische vloeistof is geïnjecteerd in de huid.

  7. Verwijder de motorkap van de machine; raadpleeg de Gebruikershandleiding van uw machine.

De achterkant van de machine omhoogbrengen

  1. Breng de achterkant van de machine omhoog; raadpleeg de Gebruikershandleiding of de Onderhoudshandleiding van uw machine.

Het achterwiel en de naaf verwijderen

    Graphic
    G494218

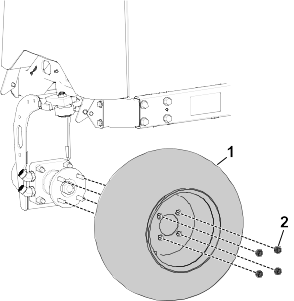

  1. Verwijder de 4 wielmoeren waarmee het wiel is bevestigd aan de wielnaaf, gooi deze weg en verwijder het wiel van de machine.
    2. Graphic
    G494230
  2. Verwijder de stofkap , borgpen , moerzekering , contramoer , borgring en wielnaaf en gooi deze weg.
    3. Graphic
    G494250
  3. Verwijder de as en de bijbehorende montagebouten en moeren en gooi deze weg.

De hydraulische motor, naaf en het achterwiel monteren

Vereiste onderdelen
1
Hydraulische motor
2
Hydraulische fitting
4
Bout (½" x 2¾")
4
Borgmoer (½")
1
Wielnaaf
4
Wielmoer
1
Borgmoer (1½")
    Graphic
    G495906
  1. Bevestig de hydraulische motor aan de stuurvork met 4 bouten (½" x 2¾") en 4 borgmoeren (½") .
  2. Terwijl u de bouten vasthoudt met een contrasleutel, draait u de borgmoeren vast met een torsie van 70 tot 84 N·m.
    3. Graphic
    G495907
  3. Smeer de O-ringen op de fittings met een laagje olie.
  4. Monteer de 2 hydraulische fittings op de hydraulische motor. Oriënteer de fittings zoals getoond. Draai de fittings vast met een torsie van 134 tot 164 N·m. Gebruik een contrasleutel om de juiste oriëntatie van de fittings te behouden tijdens het vastdraaien.
    5. Graphic
    G495908
  5. Schuif de wielnaaf op de hydraulische motor . Verzeker dat de groef in de naaf uitgelijnd is met de spie op de motor.
  6. Monteer de borgmoer van de naaf (1½") totdat deze licht tegen de naaf aanzit.
    7. Graphic
    G494330
  7. Monteer het eerder verwijderde achterwiel aan de wielnaaf door de 4 wielmoeren lichtjes tegen het wiel aan te drukken.
  8. Laat de machine neer op de grond. Blokkeer het achterwiel om te voorkomen dat de machine begint te rollen.
  9. Draai de wielmoeren vast in een kruispatroon met een torsie van 61 tot 88 N·m.
  10. Draai de borgmoer van de naaf (1½") vast met een torsie van 339 tot 373 N·m.

De hydraulische slang verwijderen

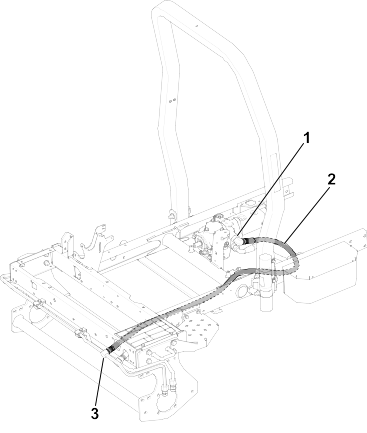

  1. Verwijder de bestaande bovenste hydraulische slang tussen de zuigerpomp en de bovenste hydraulische buis vooraan en gooi de slang weg.
    Graphic
    G494354

De hydraulische slangen monteren

Vereiste onderdelen
1
Hydraulische slang (178 cm)
1
Hydraulische slang (328 cm)
2
Klem
1
Klembehuizing
2
Bout (5/16" x 2¾")
2
Borgmoer (5/16")
6
Kabelbinder
Opmerking: Controleer voor de montage van de hydraulische slangen of de juiste O-ringen zijn bevestigd en of deze zijn gesmeerd met hydraulische vloeistof.

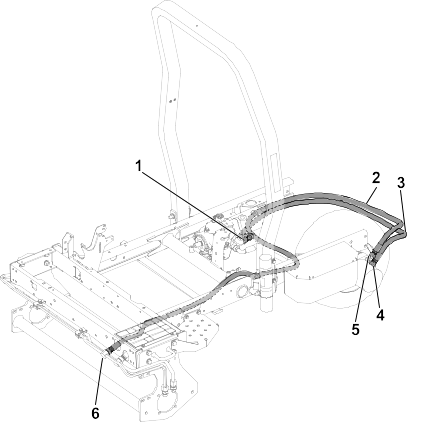

  1. Sluit het rechte uiteinde van de hydraulische slang (178 cm) aan op de onderste hydraulische fitting op de hydraulische motor. Leid het andere uiteinde van de slang naar de zuigerpomp en sluit dit aan op de open fitting op de pomp.
  2. Sluit een uiteinde van de hydraulische slang (328 cm) aan op de bovenste fitting op de hydraulische motor. Leid het andere uiteinde van de slang naar de voorste hydraulische buis bovenaan en sluit dit aan op de open fitting op de buis.
    Graphic
    G494581

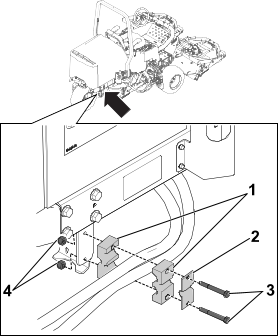

  3. Plaats de 2 slangklemmen en de klembehuizing op het achterste framelipje van de machine. Gebruik hiervoor 2 bouten (5/16" x 2¾") en 2 borgmoeren (5/16") . Zorg ervoor dat de hydraulische slangen tussen de slangklemmen worden geleid zoals getoond.
    Graphic
    G494604

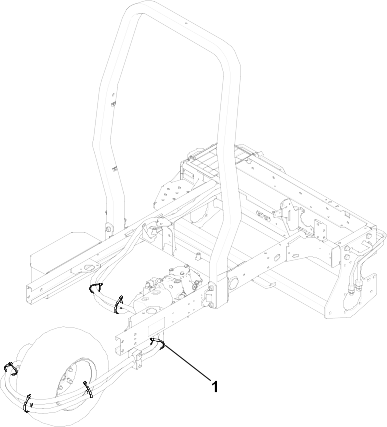

  4. Bevestig de hydraulische slangen met 5 kabelbinders . Raadpleeg de volgende afbeelding voor de juiste plaatsen van de kabelbinders.
    Graphic
    G494633
