Kit de tração às 3 rodas (3WD)
Unidade de tração Reelmaster ® 3105-D ou Groundsmaster® 3505-D

Preparação da máquina

  1. Estacione a máquina numa superfície plana.
  2. Desengate a tomada de força (PTO), caso esteja equipada, e baixe as unidades de corte.
  3. Engate o travão de estacionamento.
  4. Desligue o motor e retire a chave.
  5. Aguarde que todo o movimento pare e deixe a máquina arrefecer.
    Aviso
    O fluido hidráulico quente pode provocar queimaduras graves.
    Deixe o fluido hidráulico arrefecer antes de realizar a manutenção do sistema hidráulico.

  6. Liberte toda a pressão do sistema hidráulico; consulte o Manual de manutenção da sua máquina.
    Perigo
    O fluido hidráulico que sai sob pressão pode penetrar na pele e provocar lesões.
    • Certifique-se de que todos os tubos e linhas hidráulicos se encontram em bom estado de conservação; verifique também que todas as ligações hidráulicas e uniões estão bem apertadas antes de colocar o sistema sob pressão.
    • Mantenha os seus corpo e mãos longe de fugas ou bicos que projetem fluido hidráulico sob pressão.
    • Utilize um pedaço de cartão ou papel para detetar fugas do fluido hidráulico.
    • Alivie com segurança toda a pressão do sistema hidráulico antes de executar qualquer trabalho neste sistema.
    • Em caso de penetração do fluido na pele, consulte imediatamente um médico.

  7. Retire o capô da máquina; consulte o Manual do utilizador da sua máquina.

Elevação da parte traseira da máquina

  1. Levante a parte traseira da máquina; consulte o Manual do utilizador ou o Manual de manutenção da sua máquina.

Remoção da roda traseira e do conjunto do cubo

    Graphic
    G494218
  1. Remova e descarte as 4 porcas das rodas que prendem a roda ao conjunto do cubo da roda, e retire a roda da máquina.
    2. Graphic
    G494230
  2. Remova e descarte a tampa de proteção contra o pó , o contrapino , o retentor da porca , a contra porca , a anilha de pressão , e o cubo da roda .
    3. Graphic
    G494250
  3. Remova e descarte o eixo e os parafusos e porcas de montagem correspondentes .

Instalação do motor hidráulico, do cubo e da roda traseira

Peças necessárias
1
Conjunto do motor hidráulico
2
União hidráulica
4
Parafuso (½ pol. x 2¾ pol.)
4
Porca de bloqueio (½ pol.)
1
Conjunto do cubo da roda
4
Porca de roda
1
Porca de bloqueio (1½ pol.)
    Graphic
    G495906
  1. Prenda o conjunto do motor hidráulico à forquilha de direção com 4 parafusos (½ pol. x 2¾ pol.) e 4 porcas de bloqueio (½ pol.) .
  2. Enquanto segura os parafusos com uma chave, aperte as porcas com 70 a 84 N∙m.
    3. Graphic
    G495907
  3. Lubrifique os anéis de retenção das uniões com uma ligeira camada de óleo.
  4. Instale as 2 uniões hidráulicas no conjunto do motor hidráulico. Oriente as uniões conforme mostrado. Aperte os parafusos com 134 a 164 N∙m. Utilize uma chave para manter a orientação correta das uniões enquanto as aperta.
    5. Graphic
    G495908
  5. Deslize o cubo da roda para o conjunto do motor hidráulico . Certifique-se de que a ranhura do cubo está alinhada com a chave do motor.
  6. Instale a porca de bloqueio do cubo (1½ pol.) até ficar ligeiramente assente no cubo.
    7. Graphic
    G494330

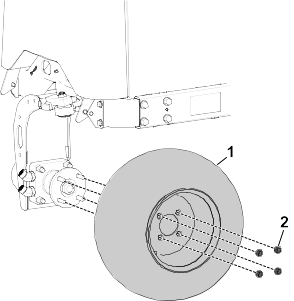

  7. Instale o conjunto da roda traseira removido anteriormente no cubo da roda assentando ligeiramente as 4 porcas de roda contra a roda.
  8. Desça a máquina para o chão. Calce o pneu traseiro para evitar que a máquina se mova.
  9. Aperte as porcas das rodas num padrão cruzado com 61 a 88 N∙m.
  10. Aperte as porcas de bloqueio do cubo com 339 a 373 N∙m.

Remoção do tubo hidráulico

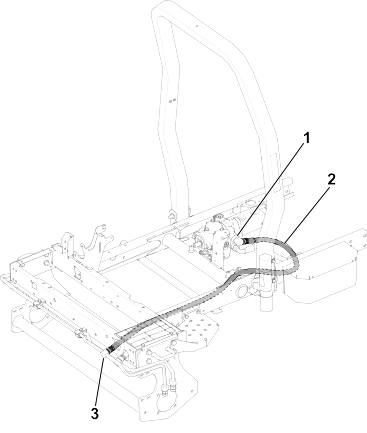

  1. Remova e descarte o tubo hidráulico superior existente encaminhado entre a bomba de pistão e o tubo hidráulico frontal superior .
    Graphic
    G494354

Instalação das tubagens hidráulicas

Peças necessárias
1
Tubo hidráulico (177,7 cm)
1
Tubo hidráulico (327,6 cm)
2
Abraçadeira
1
Caixa de abraçadeira
2
Parafuso (5/16 pol. x 2¾ pol.)
2
Porca de bloqueio (5/16 pol.)
6
Braçadeira de cabos
Nota: Antes de instalar qualquer tubo hidráulico, certifique-se de que estão colocados anéis de retenção adequados e que estão lubrificados com fluido hidráulico.

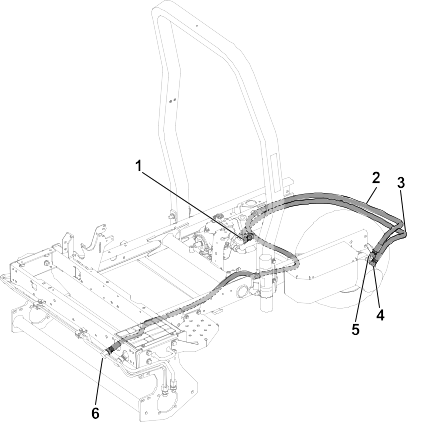

  1. Ligue a extremidade reta do tubo hidráulico (177,7 cm) à união hidráulica inferior do conjunto do motor hidráulico. Encaminhe a outra extremidade do tubo para a bomba de pistão e ligue-a à união aberta da bomba.
  2. Ligue uma extremidade do tubo hidráulico (327,6 cm) à união superior do conjunto do motor hidráulico. Encaminhe a outra extremidade do tubo para o tubo hidráulico frontal superior e ligue-a à união aberta do tubo.
    Graphic
    G494581

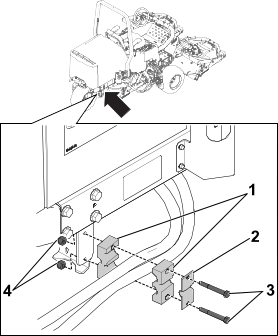

  3. Na patilha da estrutura traseira da máquina, instale 2 abraçadeiras e a caixa de abraçadeira utilizando 2 parafusos (5/16 pol. x 2¾ pol.) e 2 porcas de bloqueio (5/16) . Certifique-se de que os tubos hidráulicos estão encaminhados entre as braçadeiras, conforme mostrado.
    Graphic
    G494604

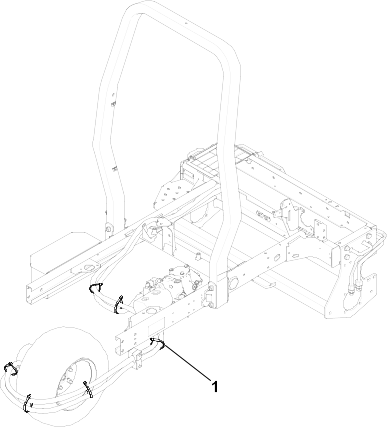

  4. Prenda os tubos hidráulicos com 6 braçadeiras de cabos . Consulte a figura seguinte para verificar as posições adequadas das braçadeiras de cabos.
    Graphic
    G494633
