ឈុត 3WD

ការរៀបចំគ្រឿងចក្រ

ចតគ្រឿងចក្រនៅលើផ្ទៃរាបស្មើ។
ដោះលេខ PTO (បើមានបំពាក់) រួចបន្ទាបផ្នែកកាត់។
ដាក់ហ្វ្រាំងដៃ។
ពន្លត់ម៉ាស៊ីន ហើយដកកូនសោចេញ។

រង់ចាំរហូតលែងមានចលនាទាំងអស់ រួចទុកគ្រឿងចក្រឱ្យត្រជាក់ម៉ាស៊ីនសិន។

Warning

ទឹកអ៊ីដ្រូលិកក្ដៅអាចបណ្ដាលអោយរលាកធ្ងន់ធ្ងរ។

ទុកអោយទឹកអ៊ីដ្រូលិកចុះត្រជាក់មុនពេលអនុវត្តការថែទាំណាមួយទៅលើប្រព័ន្ធអ៊ីដ្រូលិក។

ដកសម្ពាធទាំងអស់ចេញពីប្រព័ន្ធអ៊ីដ្រូលិក សូមមើល សៀវភៅជួសជុល សម្រាប់គ្រឿងចក្ររបស់អ្នក។

Danger

ការលេចធ្លាយសារធាតុរាវអ៊ីដ្រូលិកក្រោមសម្ពាធអាចជ្រាបចូលស្បែក និងបង្កឱ្យមានការរងរបួស។

ត្រូវធានាថាទុយយោ និងខ្សែប្រេងអ៊ីដ្រូលិកទាំងអស់មានស្ថានភាពល្អ ហើយរាល់ការភ្ជាប់អ៊ីដ្រូលិក និងគ្រឿងផ្គុំគឺតឹងល្អ មុនពេលដាក់សម្ពាធទៅលើប្រព័ន្ធអ៊ីដ្រូលិក។
រក្សារាងកាយ និងដៃរបស់អ្នកឲ្យនៅឆ្ងាយពីការលេចធ្លាយនៃប្រហោងកន្លាស់ ឬក្បាលប៊ិចបាញ់ប្រេងដែលបាញ់ប្រេងហាយដ្រូលិកដែលមានសម្ពាធខ្ពស់។
ប្រើក្រដាស់កាតុង ឬក្រដាសដើម្បីស្វែងរកការលេចធ្លាយហាយដ្រូលិក។
បន្ថយសម្ពាធទាំងអស់នៅក្នុងប្រព័ន្ធហាយដ្រូលិកប្រកបដោយសុវត្ថិភាព មុនពេលបំពេញការងារណាមួយនៅលើប្រព័ន្ធធាហាយដ្រូលិក។
ស្វែងរកការព្យាបាលភ្លាម ប្រសិនបើសារធាតុរាវត្រូវបានបាញ់ចូលទៅក្នុងស្បែក។

ដោះគម្របចេញពីគ្រឿងចក្រ សូមមើល សៀវភៅណែនាំអ្នកបញ្ជា សម្រាប់គ្រឿងចក្ររបស់អ្នក។

ការលើកផ្នែកខាងក្រោយរបស់គ្រឿងចក្រ

លើកផ្នែកខាងក្រោយរបស់គ្រឿងចក្រ សូមមើល សៀវភៅណែនាំអ្នកបញ្ជា ឬ សៀវភៅជួសជុល សម្រាប់គ្រឿងចក្ររបស់អ្នក។

ការដោះកង់ក្រោយ និងបង្គុំស្នូលកង់ ចេញ

G494218

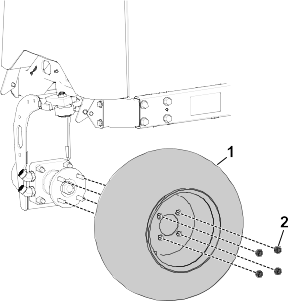

ដោះហើយបោះចោលក្បាលឡោស៊ីទាំង 4 គ្រាប់ចេញ ដែលរឹតភ្ជាប់នឹងកង់ ទៅបង្គុំស្នូលកង់ ហើយដោះកង់ចេញពីគ្រឿងចក្រ។

G494230

ដោះ ហើយបោះចោលគម្របបិទធូលី , កន្លាស់ខ្ទាស់ , ទ្រនាប់ទប់ខ្ចៅ , jខ្ចៅទប់ , ទ្រនាប់ផ្ទាំងគម្រប , និងដុំកង់ ។

G494250

ដោះហើយបោះចោលស្នូលកង់ និងប៊ូឡុងចាប់ដែលត្រូវគ្នា និងខ្ចៅ ។

ការដំឡើងម៉ូទ័រអ៊ីដ្រូលិក ដុំកង់ និងកង់ខាងក្រោយ

គ្រឿងបន្លាស់ដែលត្រូវការ

1	បង្គុំម៉ូទ័រអ៊ីដ្រូលិក
2	គ្រឿងបង្គុំអ៊ីដ្រូលិក
4	ប៊ូឡុង (½ x 2¾ អ៊ិញ)
4	ខ្ចៅមួលសម្លាប់ (½ អ៊ីញ)
1	បង្គុំស្នូលកង់
4	ក្បាលឡោស៊ី
1	ក្បាលឡោស៊ីរឹតពីរជាន់/អេគ្រូមួលសម្លាប់ (1-½ អ៊ិញ)

G495906

រឹតភ្ជាប់បង្គុំម៉ូទ័រអ៊ីដ្រូលិក ទៅនឹងបំពង់ចង្កូតជាមួយនឹងប៊ូឡុង 4 គ្រាប់ (½ x 2¾ អ៊ិញ) និងខ្ចៅខ្ទាស់ 4 គ្រាប់ (½ អ៊ិញ) ។
ខណៈពេលកំពុងកាន់ប៊ូឡុងជាមួយម៉ាឡេតទប់ សូមមួលខ្ចៅខ្ទាស់ពី 70 ទៅ 84 N∙m (52 ទៅ 62 ft-lb)។

G495907

លាបប្រេងទ្រនាប់រាងមូលនៅលើគ្រឿងបង្គុំជាមួយនឹងប្រេងកូតស្រាលៗ។
ដំឡើងគ្រឿងបង្គុំអ៊ីដ្រូលិកទាំង 2 នៅលើបង្គុំម៉ូទ័រអ៊ីដ្រូលិក។ តំរង់ទិសគ្រឿងបង្គុំដូចបង្ហាញ។ មួលគ្រឿងបង្គុំពី 134 ទៅ 164 N∙m (99 ទៅ 121 ft-lb)។ ប្រើម៉ាឡេតទប់ដើម្បីរក្សាការតម្រង់ទិសត្រឹមត្រូវរបស់គ្រឿងបង្គុំខណៈពេលមួលពួកវា។

G495908

រុញដុំកង់ នៅលើបង្គុំម៉ូទ័រអ៊ីដ្រូលិក ។ ត្រូវបានប្រាកដថាចង្អូរ នៅក្នុងដុំកង់ស្របគ្នាជាមួយកូនសោ នៅលើម៉ូទ័រ។
ដំឡើងខ្ចៅខ្ទាស់ដុំកង់ (1¾ អ៊ីញ) រហូតដល់វាតឹងណែនល្អទល់នឹងដុំកង់។

G494330

ដំឡើងបង្គុំកង់ក្រោយដែលបានដោះចេញពីមុន ទៅនឹងដុំកង់ដោយរឹតបញ្ចូលស្រាលៗនូវក្បាលឡោស៊ី ទល់នឹងកង់។
បន្ទាបគ្រឿងចក្រទៅដី។ ដាក់កំណល់កងក្រោយដើម្បីបង្ការកុំឱ្យគ្រឿងចក្ររមៀល។
មួលក្បាលឡោស៊ី និងខ្ចៅរឹត ក្នុងកម្រិតចាប់ពី 61 ដល់ 88 N∙m (45 ដល់ 65 ft-lb)។
មួលរឹតខ្ចៅខ្ទាស់ដុំកង់ (1½ អ៊ីញ) ពី 339 ទៅ 373 N∙m (250 ដល់ 275 ft-lb)។

ការដោះទុយោអ៊ីដ្រូលិកចេញ

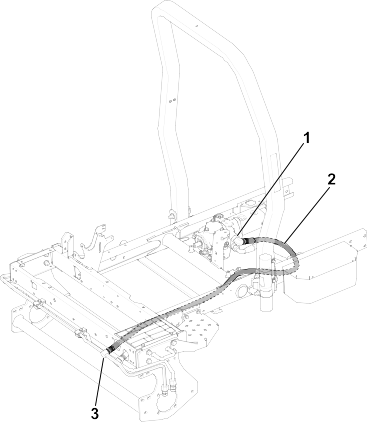

ដោះហើយបោះចោលទុយោអ៊ីដ្រូលិកចាស់នៅផ្នែកខាងលើ មានផ្លូវរត់នៅចន្លោះបូមពីស្តុង និងបំពង់អ៊ីដ្រូលិកខាងមុខផ្នែកខាងលើ ។

G494354

ការដំឡើងទុយោអ៊ីដ្រូលិក

គ្រឿងបន្លាស់ដែលត្រូវការ

1	ទុយោអ៊ីដ្រូលិក (70 អ៊ីញ)
1	ទុយោអ៊ីដ្រូលិក (129 អ៊ីញ)
2	កងរឹត
1	ប្រអប់ក្រចាប់
2	ប៊ូឡុង (5/16 x 2¾ អ៊ីញ)
2	ក្បាលឡោស៊ីរឹតពីរជាន់/អេគ្រូមួលសម្លាប់ (5/16 អ៊ិញ)
6	ខ្សែរឹត

Note: មុនពេលដំឡើងទុយោអ៊ីដ្រូលិក ត្រូវប្រាកដថាទ្រនាប់រាងមូលត្រឹមត្រូវស្ថិតក្នុងទីតាំង ហើយលាបវាដោយប្រេងអ៊ីដ្រូលិក។

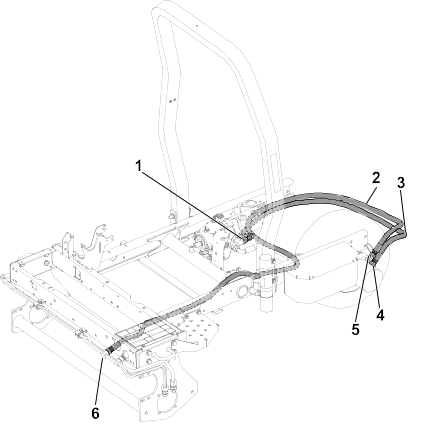

ភ្ជាប់ចុងត្រង់នៃទុយោអ៊ីដ្រូលិក (70 អ៊ីញ) ទៅនឹងគ្រឿងបង្គុំអ៊ីដ្រូលិកខាងក្រោម នៅលើបង្គុំម៉ូទ័រអ៊ីដ្រូលិក។ រត់ចុងទុយោផ្សេងទៀតទៅកាន់បូមពីស្ដុង ហើយភ្ជាប់វាទៅកាន់គ្រឿងបង្គុំបើកនៅលើបូម។
ភ្ជាប់ចុងទុយោអ៊ីដ្រូលិក (129 អ៊ីញ) ទៅនឹងគ្រឿងបង្គុំខាងលើ នៅលើបង្គុំម៉ូទ័រអ៊ីដ្រូលិក។ រត់ចុងទុយោផ្សេងទៀតទៅកាន់បំពង់អ៊ីដ្រូលិកខាងមុខផ្នែកខាងលើ ហើយភ្ជាប់វាទៅកាន់គ្រឿងបង្គុំបើកនៅលើបំពង់។

G494581

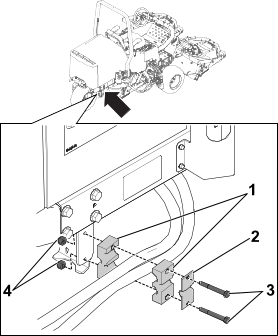

នៅលើបន្ទះគ្រោងខាងក្រោយនៅលើគ្រឿងចក្រ សូមដំឡើងក្រចាប់ទុយោទាំង 2 និងប្រអប់ក្រចាប់ ដោយប្រើប៊ូឡុង 2 គ្រាប់ (5/16 x 2¾ អ៊ិញ) និងខ្ចៅខ្ទាស់ 2 គ្រាប់ (5/16 អ៊ិញ) ។ ត្រូវប្រាកដថាទុយោអ៊ីដ្រូលិកត្រូវបានរត់នៅចន្លោះក្រចាប់ទុយោដូចបានបង្ហាញ។

G494604

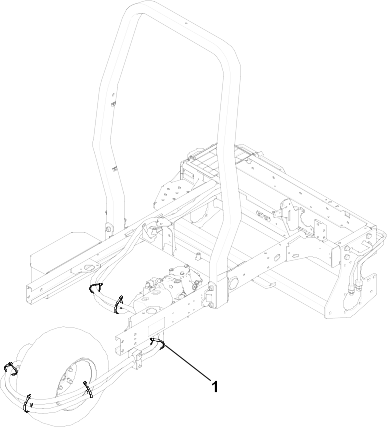

រឹតភ្ជាប់ទុយោអ៊ីដ្រូលិកជាមួយនឹងខ្សែរឹត 6 ។ សូមមើលរូបភាពខាងក្រោមសម្រាប់ទីតាំងខ្សែរឹតសមស្រប។

G494633
