Sett for 3-hjulsdrift
Reelmaster ® 3105-D- eller Groundsmaster® 3505-D-trekkenhet

Klargjøre maskinen

  1. Parker maskinen på en jevn flate.
  2. Koble fra kraftuttaket (hvis utstyrt) og senk klippeenhetene.
  3. Sett på parkeringsbremsen.
  4. Slå av motoren og ta ut nøkkelen.
  5. Vent til alle bevegelige deler har stanset, og la maskinen kjøle seg ned.
    Advarsel
    Varm hydraulisk væske kan føre til alvorlige brannskader.
    La den hydrauliske væsken avkjøle seg før du utfører eventuelt vedlikehold på det hydrauliske systemet.

  6. Avlast alt trykk fra hydraulikksystemet. Se servicehåndboken for maskinen.
    Fare
    Hydraulisk væske som kommer ut under trykk kan trenge gjennom huden og forårsake personskader.
    • Kontroller at alle hydrauliske ledninger og slanger er i god stand, og at alle hydrauliske koblinger og beslag er tette, før det hydrauliske systemet settes under trykk.
    • Hold kropp og hender borte fra hull eller dyser som sprøyter ut hydraulisk olje under høyt trykk.
    • Bruk kartong eller papir til å finne lekkasjer.
    • Før du utfører vedlikehold eller reparasjoner på det hydrauliske systemet, må du forsiktig slippe ut alt trykket.
    • Oppsøk legehjelp øyeblikkelig hvis olje kommer i direkte kontakt med huden.

  7. Fjern det eksisterende panseret fra maskinen. Se brukerhåndboken til maskinen.

Løfte baksiden av maskinen

  1. Løft baksiden av maskinen; se brukerhåndboken eller servicehåndboken for maskinen.

Fjerne bakhjulet og navenheten

    Graphic
    G494218

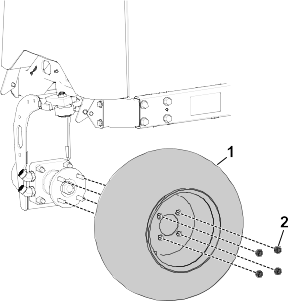

  1. Fjern og kast de fire hakemutterne som fester hjulet til hjulnavenheten, og fjern hjulet fra maskinen.
    2. Graphic
    G494230
  2. Fjern og kast støvhetten , hårnålssplinten , mutterholderen , låsemutteren , tappskiven og hjulnavet .
    3. Graphic
    G494250
  3. Fjern og kast spindelen og tilsvarende monteringsbolter og muttere .

Montere hydraulikkmotoren, navet og bakhjulet

Deler som kreves
1
Hydraulikkmotorenhet
2
Hydraulisk kobling
4
Bolt (½ x 2¾ tomme)
4
Låsemutter (½ tomme)
1
Hjulnavenhet
4
Hakemutter
1
Låsemutter 1½ tomme
    Graphic
    G495906
  1. Fest den hydrauliske motorenheten til styregaffelen med fire bolter (½ x 2¾ tomme) og fire låsemuttere (½ tomme) .
  2. Mens du holder boltene med en støttenøkkel, strammer du låsemutterne til 70–84 Nm.
    3. Graphic
    G495907
  3. Smør O-ringene på koblingene med et lett lag olje.
  4. Monter de to hydrauliske koblingene på hydraulikkmotorenheten. Innrett koblingene som vist. Stram til koblingene 134 til 164 Nm. Bruk en støttenøkkel for å beholde riktig orientering av koblingene mens du strammer dem.
    5. Graphic
    G495908
  5. Skyv hjulnavet på hydraulikkmotorenheten . Påse at sporet i navet er innrettet med nøkkelen på motoren.
  6. Monter låsemutteren (1½ tomme) til den er lett plassert mot navet.
    7. Graphic
    G494330
  7. Monter den tidligere fjernede bakhjulsenheten på hjulnavet ved å plassere de fire hakemutterne lett mot hjulet.
  8. Senk maskinen ned til bakken. Blokker bakhjulet for å hindre at maskinen ruller.
  9. Trekk til boltene med et moment på 61 til 88 Nm i et kryssende mønster.
  10. Trekk til låsemutteren (1½ tomme) med et moment på 339 til 373 Nm.

Fjerne den hydrauliske slangen

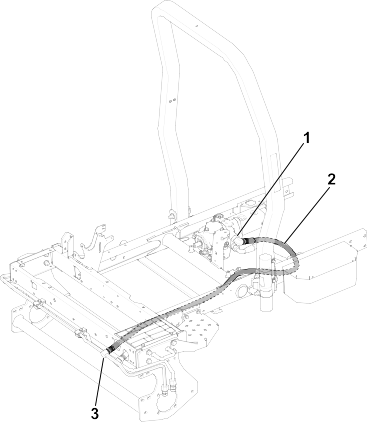

  1. Fjern og kast den eksisterende øvre hydraulikkslangen som er ført mellom stempelpumpen og det øvre hydraulikkrøret foran.
    Graphic
    G494354

Montere hydraulikkslangene

Deler som kreves
1
Hydraulikkslange (118 cm)
1
Hydraulikkslange (328 cm)
2
Klemme
1
Klemmehus
2
Bolt (5/16 x 2 ¾ tomme)
2
Låsemutter (5/16 tomme)
6
Kabelfeste
Merk: Før du monterer hydraulikkslanger, påse at de korrekte O-ringene er i stilling og smurt med hydraulikkvæske.

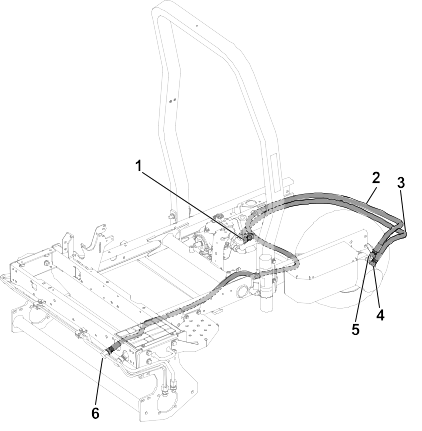

  1. Koble den rette enden av hydraulikkslangen (118 cm) til den nedre hydraulikkoblingen på hydraulikkmotorenheten. Før den andre enden av slangen til stempelpumpen , og koble den til den åpne koblingen på pumpen.
  2. Koble den ene enden av hydraulikkslangen (328 cm) til den øvre koblingen på hydraulikkmotorenheten. Før den andre enden av slangen til det øvre hydraulikkrøret foran, og koble den til den åpne koblingen på røret.
    Graphic
    G494581

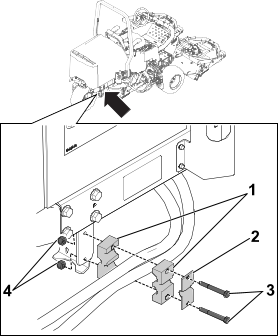

  3. På den bakre rammetappen på maskinen monterer du de to slangeklemmene og klemmehuset med to bolter (5/16 x 2¾ tomme) og to låsemuttere (5/16 tomme) . Påse at hydraulikkslangene føres mellom slangeklemmene som vist.
    Graphic
    G494604

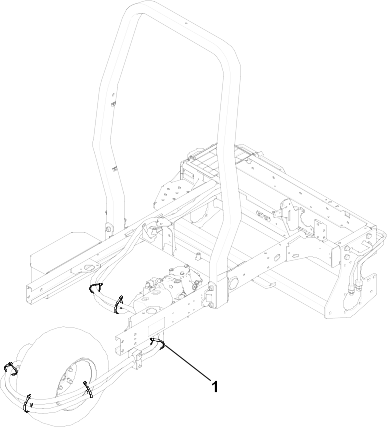

  4. Fest hydraulikkslangene med seks kabelfester . Se figuren nedenfor for de riktige plasseringene av buntebånd.
    Graphic
    G494633
