3-pyörävetosarja
Reelmaster® 3105-D- tai Groundsmaster® 3505-D -ajoyksikkö

Koneen valmistelu

  1. Pysäköi kone tasaiselle alustalle.
  2. Vapauta voimanulosotto (jos varusteena) ja laske leikkuuyksiköt.
  3. Kytke seisontajarru.
  4. Sammuta moottori ja irrota virta-avain.
  5. Odota, että kaikki liike pysähtyy, ja anna koneen jäähtyä.
    Vaara
    Kuuma hydraulineste saattaa aiheuttaa vakavia palovammoja.
    Anna hydraulinesteen jäähtyä, ennen kuin teet mitään hydraulijärjestelmän huoltotöitä.

  6. Vapauta kaikki hydraulijärjestelmän paine. Lisätietoja on koneen huolto-oppaassa.
    Hengenvaara
    Paineella purkautuva hydraulineste voi läpäistä ihon ja aiheuttaa vammoja.
    • Varmista, että kaikki hydrauliletkut ja -putket ovat hyvässä kunnossa ja että kaikki hydrauliputkien liittimet ovat tiukalla, ennen kuin lisäät järjestelmän painetta.
    • Pidä keho ja kädet kaukana vuotavista rei’istä ja suuttimista, joista suihkuaa korkeapaineista hydraulinestettä.
    • Etsi hydraulinestevuotoja pahvin tai paperin avulla.
    • Poista paine varovasti hydraulijärjestelmästä, ennen kuin huollat järjestelmää.
    • Jos nestettä pääsee ihon alle, hakeudu välittömästi lääkäriin.

  7. Irrota konepelti koneesta. Lisätietoja on koneen käyttöoppaassa.

Koneen takaosan nosto

  1. Nosta koneen takaosaa. Lisätietoja on koneen käyttöoppaassa tai huolto-oppaassa.

Takapyörän ja napakokoonpanon irrotus

    Graphic
    G494218
  1. Irrota ja hävitä neljä pyöränmutteria , joilla pyörä on kiinnitetty pyörännapakokoonpanoon, ja irrota pyörä koneesta.
    2. Graphic
    G494230
  2. Irrota ja hävitä pölysuojus , sokka , mutterin pidike , vastamutteri , lukkolevy ja pyörännapa .
    3. Graphic
    G494250
  3. Irrota ja hävitä kara ja sen kiinnityspultit ja mutterit .

Hydraulimoottorin, navan ja takapyörän asennus

Tarvittavat osat
1
Hydraulimoottorikokoonpano
2
Hydrauliliitin
4
Pultti (½ × 2-¾ tuumaa)
4
Lukkomutteri (½ tuumaa)
1
Pyörännapakokoonpano
4
Pyöränmutteri
1
Lukkomutteri (1½ tuumaa)
    Graphic
    G495906
  1. Kiinnitä hydraulimoottorikokoonpano ohjaushaarukkaan neljällä pultilla (½ × 2‑¾ tuumaa) ja neljällä lukkomutterilla (½ tuumaa) .
  2. Pidä pultteja paikallaan toisella avaimella ja kiristä lukkomutterit momenttiin 70–84 N·m.
    3. Graphic
    G495907
  3. Voitele liittimien O-renkaat kevyesti öljyllä.
  4. Asenna kaksi hydrauliliitintä hydraulimoottorikokoonpanoon. Suuntaa liittimet kuvan mukaisesti. Kiristä liittimet momenttiin 134–164 N∙m. Käytä toista avainta, jotta liittimet pysyvät oikeassa asennossa kiristämisen aikana.
    5. Graphic
    G495908
  5. Liu’uta pyörännapa hydraulimoottorikokoonpanoon . Varmista, että navan ura on kohdakkain moottorin ulokkeen kanssa.
  6. Asenna navan lukkomutteri (1‑½ tuumaa), kunnes se on kevyesti napaa vasten.
    7. Graphic
    G494330

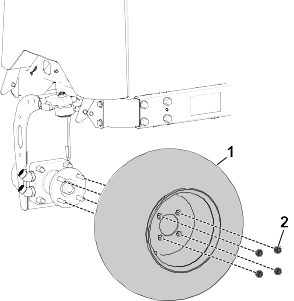

  7. Asenna aiemmin irrotettu takapyöräkokoonpano pyörännapaan asettamalla neljä pyöränmutteria kevyesti pyörää vasten.
  8. Laske kone maahan. Kiilaa takarengas, jotta laite ei voi liikkua.
  9. Kiristä pyöränmutterit ristikkäisessä järjestyksessä momenttiin 61–88 N·m.
  10. Kiristä navan lukkomutteri (1‑½ tuumaa) momenttiin 339–373 N·m.

Hydrauliletkun irrotus

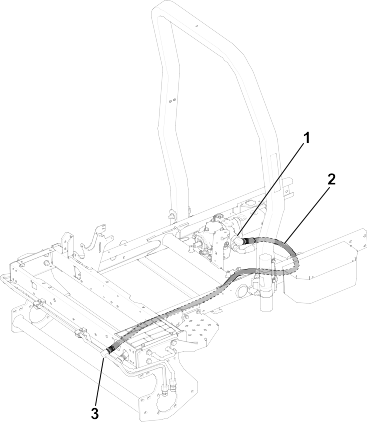

  1. Irrota ja poista käytöstä nykyinen ylempi hydrauliletku , joka on viety mäntäpumpun ja ylemmän etuhydrauliputken väliin.
    Graphic
    G494354

Hydrauliletkujen asennus

Tarvittavat osat
1
Hydrauliletku (70 tuumaa)
1
Hydrauliletku (129 tuumaa)
2
Kiristin
1
Kiristimen levy
2
Pultti (5/16 × 2-¾ tuumaa)
2
Lukkomutteri (5/16 tuumaa)
6
Nippuside
Huomaa: Varmista ennen hydrauliletkujen asennusta, että oikeat O-renkaat on asennettu paikoilleen ja voideltu hydraulinesteellä.

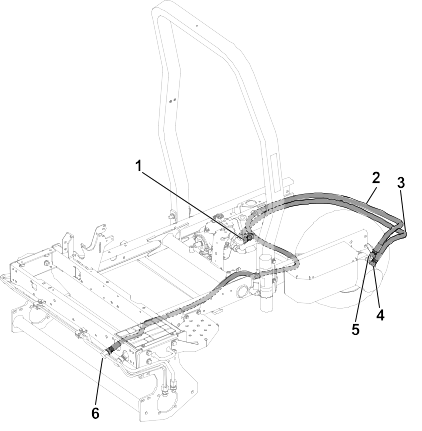

  1. Liitä hydrauliletkun (70 tuumaa) suora pää hydraulimoottorikokoonpanon alempaan hydrauliliittimeen . Vie letkun toinen pää mäntäpumppuun ja liitä se pumpun avoimeen liittimeen.
  2. Liitä hydrauliletkun (129 tuumaa) toinen pää hydraulimoottorikokoonpanon ylempään liittimeen . Vie letkun toinen pää ylempään etuhydrauliputkeen ja liitä se putken avoimeen liittimeen.
    Graphic
    G494581

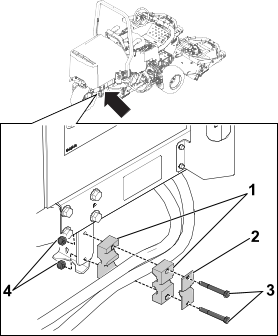

  3. Asenna koneen takarungon kielekkeeseen kaksi letkunkiristintä ja kiristimen levy kahdella pultilla (5/16 × 2-¾ tuumaa) ja kahdella lukkomutterilla (5/16 tuumaa) . Varmista, että hydrauliletkut on viety letkunkiristimien väliin kuvan osoittamalla tavalla.
    Graphic
    G494604

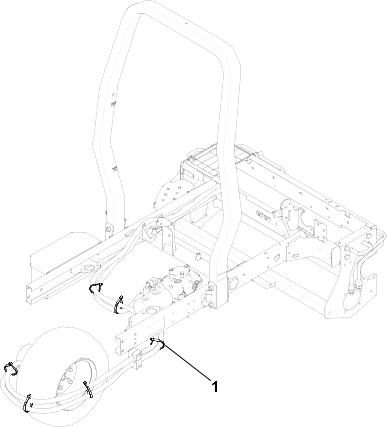

  4. Kiinnitä hydrauliletkut kuudella nippusiteellä . Katso nippusiteiden oikeat sijainnit seuraavasta kuvasta.
    Graphic
    G494633
