Dreiradantrieb
Reelmaster ® 3105-D oder Groundsmaster® 3505-D Zugmaschine

Vorbereiten der Maschine

  1. Stellen Sie die Maschine auf eine ebene Fläche.
  2. Schalten Sie die Zapfwelle aus (falls vorhanden) und senken Sie die Mähwerke ab.
  3. Aktivieren Sie die Feststellbremse.
  4. Stellen Sie den Motor ab und ziehen Sie den Schlüssel ab.
  5. Warten Sie, bis alle Bewegungen zum Stillstand gekommen sind und lassen Sie die Maschine abkühlen.
    Warnung
    Heiße Hydraulikflüssigkeit kann schwere Verbrennungen verursachen.
    Lassen Sie das Hydrauliköl abkühlen, bevor Sie Wartungsarbeiten an der Hydraulikanlage durchführen.

  6. Lassen Sie den gesamten Druck aus dem Hydrauliksystem ab; siehe Wartungsanleitung für Ihre Maschine.
    Gefahr
    Unter Druck austretendes Hydrauliköl kann unter die Haut dringen und Verletzungen verursachen.
    • Stellen Sie sicher, dass alle hydraulischen Anschlüsse fest angezogen sind und dass sich alle hydraulischen Schläuche und Leitungen in einwandfreiem Zustand befinden, bevor Sie die Anlage unter Druck stellen.
    • Halten Sie Ihren Körper und Ihre Hände von Nadellöchern und Düsen fern, aus denen Hydrauliköl unter hohem Druck ausgestoßen wird.
    • Gehen Sie hydraulischen Undichtheiten nur mit Pappe oder Papier nach.
    • Lassen Sie den Druck in der Hydraulikanlage auf eine sichere Art und Weise ab, bevor Sie irgendwelche Arbeiten an der Hydraulikanlage durchführen.
    • Konsultieren Sie beim Einspritzen unter die Haut sofort einen Arzt.

  7. Entfernen Sie die Motorhaube der Maschine, siehe Bedienungsanleitung für Ihre Maschine.

Anheben der Rückseite der Maschine

  1. Heben Sie das Heck der Maschine, siehe Bedienungsanleitung oder Wartungshandbuch für die Maschine.

Ausbau der Hinterräder und der Nabeneinheit

    Graphic
    G494218
  1. Entfernen und entsorgen Sie die vier Radmuttern , mit denen das Rad an der Radnabeneinheit befestigt ist, und nehmen Sie das Rad von der Maschine ab.
    2. Graphic
    G494230
  2. Entfernen und entsorgen Sie die Staubkappe , den Splint , die Mutterhalterung , die Klemmmutter , die Unterlegscheibe , und die Radnabe .
    3. Graphic
    G494250
  3. Entfernen und entsorgen Sie die Welle und die entsprechenden Befestigungsschrauben und Muttern .

Einbau des Hydraulikmotors, der Nabe und des Hinterrads

Erforderliche Teile
1
Hydraulikmotorbaugruppe
2
Hydraulikanschlussstück
4
Schraube (½" x 2¾")
4
Sicherungsmutter (½")
1
Radnabe
4
Radmutter
1
Sicherungsmutter (1½")
    Graphic
    G495906
  1. Befestigen Sie die Hydraulikmotorbaugruppe mit vier Schrauben (½" x 2¾") und vier Sicherungsmuttern (½") an der Lenkgabel.
  2. Halten Sie die Schrauben mit einem Gabelschlüssel fest und ziehen Sie die Sicherungsmuttern auf ein Drehmoment von 70 bis 84 N∙m an.
    3. Graphic
    G495907
  3. Schmieren Sie die O-Ringe an den Anschlussstücken mit einer leichten Ölschicht ein.
  4. Bringen Sie die beiden Hydraulikanschlussstücke an der Hydraulikmotorbaugruppe an. Richten Sie die Anschlussstücke wie dargestellt aus. Ziehen Sie die Anschlussstücke auf ein Drehmoment von 134-164 N∙m an. Verwenden Sie einen Gabelschlüssel, um die korrekte Ausrichtung der Anschlussstücke während des Festziehens beizubehalten.
    5. Graphic
    G495908
  5. Schieben Sie die Radnabe auf die Hydraulikmotorbaugruppe . Stellen Sie sicher, dass die Nut in der Nabe mit der Feder in der Motorwelle ausgefluchtet ist.
  6. Bringen Sie die Nabensicherungsmutter (1½") an, bis sie leicht an der Nabe anliegt.
    7. Graphic
    G494330

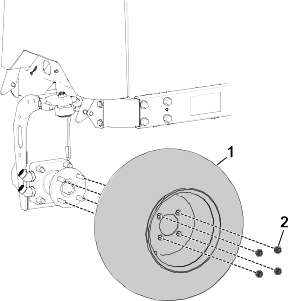

  7. Montieren Sie die zuvor ausgebaute Hinterradbaugruppe an der Radnabe, indem Sie die vier Radmuttern leicht gegen das Rad drücken.
  8. Senken Sie die Maschine auf den Boden ab. Blockieren Sie den Hinterräder, um ein Wegrollen der Maschine zu vermeiden.
  9. Ziehen Sie die Radmuttern über Kreuz auf ein Drehmoment von 61 bis 88 N∙m an.
  10. Ziehen Sie die Sicherungsmutter (1½") auf ein Drehmoment von 339 bis 373 N∙m fest.

Ausbau des Hydraulikschlauchs

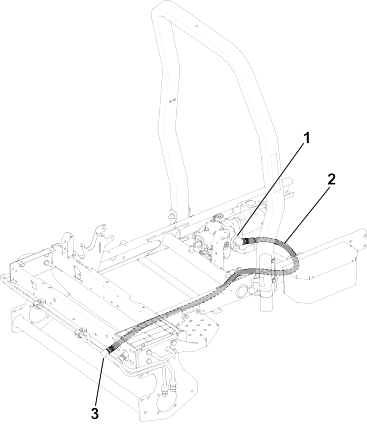

  1. Entfernen und entsorgen Sie den vorhandenen oberen Hydraulikschlauch , der zwischen der Kolbenpumpe und dem oberen vorderen Hydraulikrohr verlegt ist.
    Graphic
    G494354

Anbringen der Hydraulikschläuche

Erforderliche Teile
1
Hydraulikschlauch (178 cm)
1
Hydraulikschlauch (328 cm)
2
Klemme
1
Klemmengehäuse
2
Schraube (5/16" x 2¾")
2
Sicherungsmutter (5/16")
6
Kabelbinder
Hinweis: Stellen Sie vor dem Befestigen von Hydraulikschläuchen sicher, dass die richtigen O-Ringe eingelegt und mit Hydrauliköl eingefettet sind.

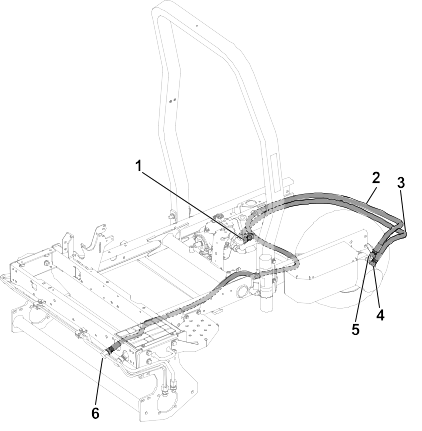

  1. Schließen Sie das gerade Ende des Hydraulikschlauchs (178 cm) an das untere Hydraulikanschlussstück an der Hydraulikmotorbaugruppe an. Führen Sie das andere Ende des Schlauchs zur Kolbenpumpe und verbinden Sie es mit dem offenen Anschlussstück an der Pumpe.
  2. Verbinden Sie ein Ende des Hydraulikschlauchs (328 cm) mit dem oberen Anschlussstück an der Hydraulikmotorbaugruppe. Führen Sie das andere Ende des Schlauchs zum oberen vorderen Hydraulikrohr und schließen Sie es an den offenen Anschlussstück am Rohr an.
    Graphic
    G494581

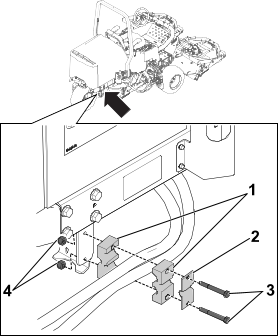

  3. Montieren Sie die beiden Schlauchklemmen und das Klemmengehäuse mit zwei Schrauben (5/16" x 2¾") und zwei Sicherungsmuttern (5/16") an der hinteren Rahmenlasche der Maschine. Stellen Sie sicher, dass die Hydraulikschläuche wie dargestellt zwischen den Schlauchklemmen verlegt sind.
    Graphic
    G494604

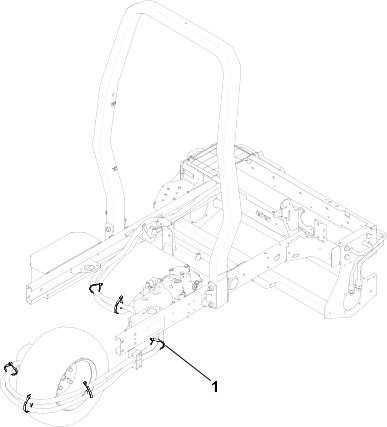

  4. Befestigen Sie die Hydraulikschläuche mit sechs Kabelbindern . In der folgenden Abbildung sind die entsprechenden Kabelbinderpositionen dargestellt.
    Graphic
    G494633
