3WD-sæt
Reelmaster ® 3105-D- eller Groundsmaster® 3505-D-traktionsenhed

Klargøring af maskinen

  1. Parker maskinen på en plan overflade.
  2. Udkobl kraftudtaget (hvis udstyret hermed), og sænk klippeenhederne.
  3. Aktiver parkeringsbremsen.
  4. Sluk motoren, og tag nøglen ud.
  5. Vent på, at al bevægelse standser, og lad maskinen køle af.
    Advarsel
    Varm hydraulikvæske kan forårsage alvorlige forbrændinger.
    Lad hydraulikvæsken afkøle, før der udføres vedligeholdelse på hydrauliksystemet.

  6. Tag al trykket af hydrauliksystemet. Se servicevejledningen til maskinen.
    Fare
    Hydraulikvæske, der slipper ud under tryk, kan trænge ind i huden og dermed forårsage personskader.
    • Sørg for, at alle slanger og rør til hydraulikvæske er i god stand, og at alle hydrauliske forbindelser og fittings slutter tæt, før der sættes tryk på det hydrauliske system.
    • Hold din krop og hænder væk fra splithulslækager eller dyser, der sprøjter højtrykshydraulikvæske ud.
    • Brug pap eller papir til at finde eventuelle hydrauliklækager.
    • Tag hele trykket af det hydrauliske system, før der udføres arbejde på det.
    • Søg straks lægehjælp, hvis der sprøjtes væske ind under huden.

  7. Afmonter motorhjelmen fra maskinen. Se betjeningsvejledningen til maskinen.

Løft af maskinens bagende

  1. Løft maskinens bagende. Se betjeningsvejledningen eller servicevejledningen til din maskine.

Afmontering af baghjuls- og navenheden

    Graphic
    G494218

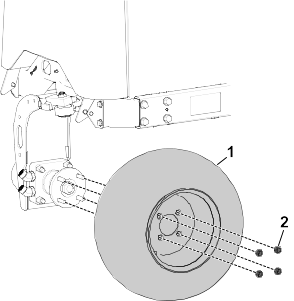

  1. Fjern og kassér de 4 hjulmøtrikker , der fastgør hjulet til hjulnavet, og fjern hjulet fra maskinen.
    2. Graphic
    G494230
  2. Fjern og kassér støvhætten , splitten , møtrikholderen , kontramøtrikken , tapskiven og hjulnavet .
    3. Graphic
    G494250
  3. Fjern og kassér spindlen og de tilhørende monteringsbolte og -møtrikker .

Montering af hydraulikmotor, nav og baghjul

Påkrævede dele
1
Hydraulikmotorenhed
2
Hydraulikfitting
4
Bolt (½" x 2¾")
4
Låsemøtrik (½")
1
Hjulnav
4
Hjulmøtrik
1
Låsemøtrik (1½")
    Graphic
    G495906
  1. Fastgør hydraulikmotorenheden til styregaflen med 4 bolte (½" x 2¾") og 4 låsemøtrikker (½") .
  2. Hold boltene fast med en støttenøgle, og tilspænd låsemøtrikkerne med et moment på 70 til 84 Nm.
    3. Graphic
    G495907
  3. Smør O-ringene på fittingsene med et tyndt lag olie.
  4. Monter de 2 hydraulikfittings på hydraulikmotorenheden. Vend fittingsene som vist. Tilspænd fittingsene med et moment på 134 til 164 Nm. Brug en støttenøgle til at holde fittingsene i den rigtige retning, mens de tilspændes.
    5. Graphic
    G495908
  5. Skub hjulnavet på hydraulikmotorenheden . Sørg for, at rillen i navet flugter med nøglen på motoren.
  6. Sæt navlåsemøtrikken (1½") på, indtil den er placeret løst mod navet.
    7. Graphic
    G494330
  7. Monter den tidligere fjernede baghjulsenhed på hjulnavet ved at sætte de 4 hjulmøtrikker på løst mod hjulet.
  8. Sænk maskinen ned på jorden. Spær baghjulet for at forhindre maskinen i at rulle.
  9. Tilspænd hjulmøtrikkerne i et krydsmønster med et moment på 61 til 88 Nm.
  10. Tilspænd navlåsemøtrikken (1½") med et moment på 339 til 373 Nm.

Afmontering af hydraulikslangen

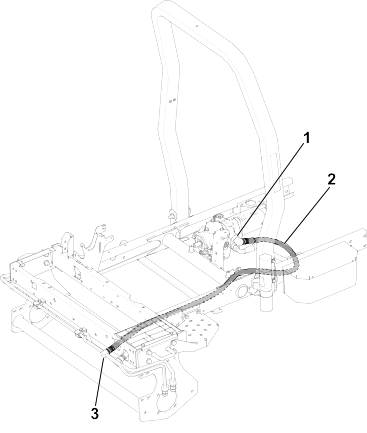

  1. Fjern og kassér den eksisterende øvre hydraulikslange , der løber mellem stempelpumpen og det øverste forreste hydraulikrør .
    Graphic
    G494354

Montering af hydraulikslangerne

Påkrævede dele
1
Hydraulikslange (178 cm)
1
Hydraulikslange (328 cm)
2
Klemme
1
Klemmehus
2
Bolt (5/16 x 2¾")
2
Låsemøtrik (5/16")
6
Kabelbånd
Bemærk: Før monteringen af nye hydraulikslanger skal O-ringene være placeret korrekt og smurt med hydraulikvæske.

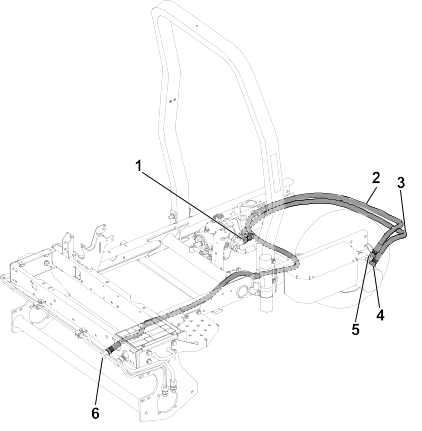

  1. Tilslut den lige ende af hydraulikslangen (178 cm) til den nederste hydraulikfitting på hydraulikmotorenheden. Før den anden ende af slangen til stempelpumpen , og tilslut den til den åbne fitting på pumpen.
  2. Tilslut den ene ende af hydraulikslangen (328 cm) til den øverste fitting på hydraulikmotorenheden. Før den anden ende af slangen til det øverste forreste hydraulikrør , og tilslut den til den åbne fitting på røret.
    Graphic
    G494581

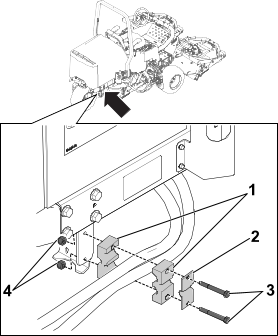

  3. Monter de 2 slangeklemmer og klemmehuset på maskinens bageste rammetap med 2 bolte (5/16" x 2¾") og 2 låsemøtrikker (5/16"). Sørg for, at hydraulikslangerne føres mellem slangeklemmerne som vist.
    Graphic
    G494604

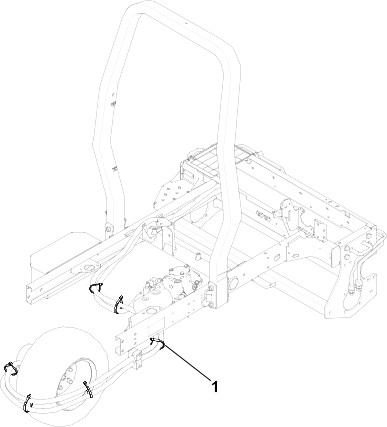

  4. Fastgør hydraulikslangerne med 6 kabelbånd (). Se følgende figur for at få oplysninger om placering af de relevante kabelbånd.
    Graphic
    G494633
