Fraise à neige SnowMax e24 60 V

Le symbole de sécurité (Figure 2) utilisé dans ce manuel et sur la machine identifie d'importants messages de sécurité dont vous devez tenir compte pour éviter des accidents.

Figure 2

Symbole de sécurité

Le symbole de sécurité apparaît au-dessus de toute information signalant des actions ou des situations dangereuses. Il est suivi de la mention DANGER, ATTENTION ou PRUDENCE.

DANGER signale un danger immédiat qui, s'il n'est pas évité, entraînera obligatoirement des blessures graves ou mortelles.

ATTENTION signale un danger potentiel qui, s'il n'est pas évité, risque d'entraîner des blessures graves ou mortelles.

PRUDENCE signale un danger potentiel qui, s'il n'est pas évité, peut éventuellement entraîner des blessures légères ou modérées.

Ce manuel utilise également deux autres termes pour faire passer des informations essentielles. Important pour attirer l'attention sur des informations d'ordre mécanique spécifiques et Remarque pour souligner des informations d'ordre général méritant une attention particulière.

IMPORTANTES CONSIGNES

DE SÉCURITÉ

Lisez toutes les instructions

I. Formation à l'utilisation

1. L'utilisateur de la machine est responsable des accidents et dommages causés à d'autres personnes et à leurs biens.

2. Vous devez lire et comprendre le contenu de ce Manuel de l'utilisateur avant de démarrer la machine. Assurez-vous que tous les utilisateurs de cette machine en connaissent parfaitement le fonctionnement, savent comment l'arrêter rapidement et ont bien compris les consignes de sécurité.

3. N'autorisez pas les enfants à jouer avec la machine, la batterie ou le chargeur de batterie ; la réglementation locale peut imposer un âge minimum pour les utilisateurs.

4. Ne confiez pas l'utilisation ou l'entretien de ce produit à des enfants ou à des personnes non compétentes. Seules les personnes responsables, formées à l'utilisation du produit, ayant lu et compris les instructions et physiquement aptes sont autorisées à utiliser le produit ou à en faire l'entretien.

5. Avant d'utiliser la machine, la batterie et le chargeur de batterie, lisez toutes les instructions et mises en garde qui apparaissent sur ces produits.

6. Familiarisez-vous avec les commandes et l'utilisation correcte de la machine, de la batterie et du chargeur de batterie.

II. Avant d'utiliser la machine

1. N'admettez personne, notamment les enfants, dans la zone de travail.

2. N'autorisez jamais les enfants à utiliser la machine.

3. N'utilisez pas la machine s'il manque des capots ou d'autres dispositifs de protection, ou s'ils sont défectueux.

4. Examinez la zone de travail et débarrassez-la de tout objet pouvant gêner le bon fonctionnement de la machine ou être projeté pendant son utilisation.

5. Utilisez uniquement la batterie spécifiée par Toro. L'utilisation d'autres accessoires et outils peut accroître le risque de blessure et d'incendie.

6. Vous pouvez causer un incendie ou un choc électrique si vous branchez le chargeur de batterie sur une prise qui n'est pas de la bonne tension. Ne branchez pas le chargeur de batterie sur une prise autre que celle prévue pour la tension correcte.

7. N'utilisez pas la batterie ou le chargeur s'ils sont endommagés ou modifiés, car leur comportement peut alors être imprévisible et causer un incendie, une explosion ou des blessures.

8. Si le cordon d'alimentation relié au chargeur de batterie est endommagé, contactez un concessionnaire-réparateur agréé pour le faire remplacer.

9. Ne chargez la batterie qu'avec le chargeur spécifié par Toro. Un chargeur convenant à un certain type de batterie peut créer un risque d'incendie s'il est utilisé avec un autre type de batterie.

10. Ne chargez la batterie que dans un endroit bien aéré.

11. Respectez toutes les instructions de charge et ne chargez pas la batterie hors de la plage de température spécifiée dans les instructions. Vous risquez sinon d'endommager la batterie et d'accroître le risque d'incendie.

12. Portez une tenue adéquate – Portez une tenue adaptée, y compris une protection oculaire, des protecteurs d'oreilles, un pantalon et des chaussures solides à semelle antidérapante. Si vos cheveux sont longs, attachez-les et ne portez pas de bijoux pendants qui pourraient se prendre dans les pièces mobiles. Portez des gants et une protection oculaire pour faire l'entretien de la machine.

III. Utilisation

1. Le contact avec le rotor en mouvement entraîne de graves blessures. N'approchez pas les mains ni les pieds des pièces mobiles de la machine. Ne vous tenez pas devant l'ouverture d'éjection.

2. Restez derrière le guidon et n'approchez pas de l'ouverture d'éjection durant l'utilisation de la machine.

3. L'utilisation de cette machine à d'autres fins que celle prévue peut être dangereuse pour vous-même et les personnes à proximité.

4. Évitez les démarrages accidentels – Assurez-vous que la clé de démarrage électrique est retirée du commutateur avant de brancher la batterie et de manipuler la machine.

5. Accordez toute votre attention à l'utilisation de la machine. Ne faites rien d'autre qui puisse vous distraire, au risque de causer des dommages corporels ou matériels.

6. Vérifiez que toutes les commandes sont débrayées et sélectionnez le point mort avant de mettre le machine en marche.

7. Coupez le moteur de la machine, retirez la clé de démarrage électrique et la batterie de la machine, et attendez l'arrêt de tout mouvement avant de régler, réviser, nettoyer ou remiser la machine.

8. Enlevez la batterie et la clé de démarrage électrique de la machine chaque fois que vous la laissez sans surveillance ou avant de changer d'accessoires.

9. Ne faites pas forcer la machine – Elle donnera de meilleurs résultats et fonctionnera de manière plus sûre si vous l'utilisez à la vitesse pour laquelle elle est prévue.

10. Restez alerte – Concentrez-vous sur votre tâche et faites preuve de bon sens lorsque vous utilisez la machine. N'utilisez pas la machine si vous êtes fatigué(e), malade ou sous l'emprise de l'alcool, de drogues ou de médicaments.

11. N'utilisez la machine que si la visibilité est suffisante et les conditions météorologiques favorables.

12. Redoublez de prudence lorsque vous faites marche arrière ou que vous tirez la machine vers vous.

13. Gardez toujours les pieds bien posés à terre et maintenez votre équilibre, en particulier sur les pentes. Redoublez de prudence lorsque vous changez de direction sur un terrain en pente. N'utilisez pas la machine sur des pentes très escarpées. Avancez toujours à une allure normale avec la machine, ne courez pas.

14. Désengagez la vis sans fin lorsque vous ne déblayez pas la neige activement.

15. Ne dirigez pas l'éjection vers qui que ce soit. N'éjectez pas la neige contre un mur ou un obstacle, car elle pourrait ricocher dans votre direction. Arrêtez la machine avant de traverser du gravier.

16. Faites preuve de la plus grande prudence quand vous utilisez la machine sur des allées ou sur la voie publique. Faites attention aux dangers cachés et à la circulation.

17. Si la machine heurte un objet ou se met à vibrer, coupez immédiatement le moteur, retirez la clé, enlevez la batterie et attendez l'arrêt complet de tout mouvement avant de vérifier l'état de la machine. Effectuez toutes les réparations nécessaires avant de réutiliser la machine.

18. Coupez le moteur de la machine chaque fois que vous quittez la position de conduite pour quelque raison que ce soit.

19. Coupez le moteur avant de déboucher la machine et de retirer la clé, et faites-le toujours avec un bâton ou un outil de nettoyage.

20. Coupez le moteur de la machine, retirez la clé de démarrage électrique et la ou les batteries avant de charger la machine pour la transporter.

21. N'utilisez jamais la machine à grande vitesse sur un sol glissant.

22. Dans des conditions d'utilisation abusive, du liquide peut jaillir hors de la batterie ; évitez tout contact. En cas de contact accidentel avec le liquide, rincez abondamment avec de l'eau. En cas de contact du liquide avec les yeux, consultez un médecin. Le liquide éjecté hors de la batterie peut causer des irritations ou des brûlures.

23. N'exposez pas la batterie ou l'outil au feu ou à une température excessive. L'exposition au feu ou à une température supérieure à 130 °C peut provoquer une explosion.

24. PRUDENCE – la batterie peut présenter un risque d'incendie, d’explosion ou de brûlure chimique en cas de mauvais traitement.

    • Ne démontez pas la batterie.

    • Remplacez toujours la batterie par une batterie d'origine Toro ; l'utilisation d'un autre type de batterie peut causer un incendie ou un risque de blessure.

    • Conservez les batteries hors de la portée des enfants et dans leur emballage d'origine jusqu'au moment de les utiliser.

IV. Entretien et remisage

1. Coupez le moteur de la machine, attendez l'arrêt complet de tout mouvement, retirez la clé de démarrage électrique et la ou les batteries de la machine avant de la régler, d'en faire l'entretien, de la nettoyer ou la remiser.

2. N'essayez pas de réparer la machine autrement qu'en suivant les instructions fournies. Confiez l'entretien de la machine à un concessionnaire-réparateur agréé qui utilise des pièces de rechange identiques.

3. Portez des gants et une protection oculaire pour faire l'entretien de la machine.

4. Lorsque vous faites l'entretien du rotor, n'oubliez pas qu'il peut encore bouger même si l'alimentation électrique est coupée.

5. Pour obtenir des résultats optimaux, utilisez uniquement des pièces de rechange et des accessoires d'origine Toro. Tous autres accessoires ou pièces de rechange peuvent être dangereux, et leur utilisation risque d'annuler la garantie produit.

6. Faites l'entretien de la machine – Gardez les poignées propres et sèches, et exemptes d'huile et de graisse. Les protections doivent toujours être en place et en bon état. Utilisez uniquement des pièces de rechange identiques.

7. Contrôlez fréquemment le serrage de toutes les fixations pour garantir le fonctionnement sûr de la machine.

8. Vérifiez qu'aucune pièce de la machine n'est endommagée. Vérifiez qu'aucune des pièces mobiles n'est mal alignée ou grippée, et qu'aucune pièce n'est cassée, mal fixée ou présente tout autre défaut qui pourrait affecter son fonctionnement. Sauf indication contraire dans les instructions, faites réparer ou remplacer les protections ou les pièces endommagées par un concessionnaire-réparateur agréé.

9. Lorsque la batterie ne sert pas, rangez-la à l'écart d'objets métalliques tels que trombones, pièces de monnaie, clés, clous ou vis qui pourraient relier les bornes entre elles. Un court-circuit aux bornes de la batterie peut causer des brûlures ou un incendie.

10. Lorsque vous n'utilisez pas la machine, remisez-la dans un local sec et sécurisé, et hors de la portée des enfants.

11. Si vous remisez la machine plus d'un mois, reportez-vous à la section Avant le remisage pour prendre connaissance de détails importants.

CONSERVEZ CES

INSTRUCTIONS

Pièces nécessaires pour cette opération:

Si vous le souhaitez, vous pouvez fixer le chargeur de batterie solidement sur un mur à l'aide des fentes de fixation situées au dos.

Montez-le à l'intérieur (dans un garage ou autre endroit à l'abri de l'humidité, par exemple), à proximité d'une prise de courant et hors de la portée des enfants.

Pour savoir comment monter le chargeur, voir la Figure 3.

Pour fixer le chargeur en place, glissez-le sur les fixations placées au bon endroit (fixations non incluses).

Figure 3

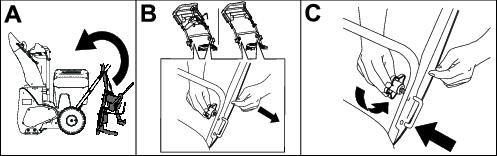

Pièces nécessaires pour cette opération:

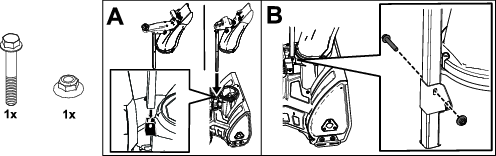

Figure 5

Pièces nécessaires pour cette opération:

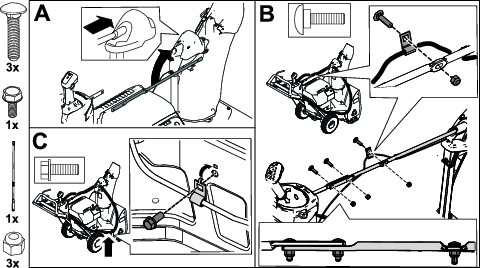

Figure 6

Voir Contrôle et réglage des patins.

Contrôlez et réglez le câble de commande de la vis sans fin avant la première utilisation ; voir Réglage du câble de commande de la vis sans fin.

Une sélection d'outils et d'accessoires agréés par Toro est disponible pour augmenter et améliorer les capacités de la machine. Pour obtenir la liste de tous les accessoires et outils agréés, contactez votre concessionnaire-réparateur ou votre distributeur Toro agréé, ou rendez-vous sur www.Toro.com.

Pour garantir un rendement optimal et conserver la certification de sécurité de la machine, utilisez uniquement des pièces de rechange et accessoires d'origine Toro. Les pièces de rechange et accessoires d’autres constructeurs peuvent être dangereux.

1. Amenez la machine sur une surface plane et horizontale.

2. Arrêtez la machine, enlevez la clé de démarrage électrique, attendez l'arrêt complet de toutes les pièces mobiles et retirez la batterie de la machine avant de régler, réviser, nettoyer ou remiser la machine.

Contrôlez les patins pour vous assurer que la vis sans fin ne touche pas le sol. Réglez les patins selon les besoins pour compenser l'usure (Figure 19).

1. Desserrez les boulons du patin.

2. Glissez un panneau de 5 mm sous la lame racleuse.

   Note: L'utilisation d'un panneau mince rend la lame racleuse plus agressive, tandis qu'un panneau épais la rend moins agressive.

3. Abaissez les patins au sol.

   Note: Vérifiez que les patins reposent à plat sur le sol.

4. Serrez les boulons des patins.

Figure 19

Si la courroie d'entraînement glisse ou grince quand la machine est très chargée, réglez le câble de commande de la vis sans fin.

1. Desserrez l'écrou sur le collier inférieur du câble, mais ne le retirez pas (Figure 20).



   Figure 20

   1. Écrou
   2. Câble
   3. Connecteur
   4. Ressort

2. Tirez sur le câble pour le tendre légèrement (Figure 20).

   Important: Ne tendez pas complètement le câble. La vis sans fin ne s'arrêtera pas correctement si vous tendez trop le câble.

3. Maintenez le câble en place et serrez l'écrou (Figure 20).

Si les roues calent facilement ou si tournent sans l'engagement de la commande d'autopropulsion, réglez le câble de transmission.

1. Desserrez l'écrou sur le collier supérieur du câble, mais ne le retirez pas (Figure 21).



   Figure 21

   1. Écrou
   2. Câble

2. Tirez le câble vers le bas pour le tendre presque complètement (Figure 21).

   Important: Ne tendez pas complètement le câble. Les roues pourront s'engager sans que la commande d'autopropulsion soit actionnée si vous tendez trop le câble.

3. Serrez l'écrou (Figure 21).

Si la courroie d'entraînement de la vis sans fin ou la courroie d'entraînement est usée, imbibée d'huile ou autrement endommagée, demandez à un réparateur agréé de remplacer la courroie.
