Zestaw rolek

Części potrzebne do tej procedury:

Note: W razie potrzeby zdemontuj jednostki tnące z maszyny. Jeżeli nie zdemontujesz jednostek tnących, zablokuj je w położeniu transportowym.

1. Ustaw maszynę na równej nawierzchni, wyłącz silnik, zablokuj koła klinami lub załącz hamulec postojowy (jeżeli jednostka jezdna jest w niego wyposażona) oraz wyjmij kluczyk z wyłącznika zapłonu.

2. Zdemontuj dotychczasowe rolki z jednostki tnącej.

3. Przyłóż szablon i zamontuj śrubę podsadzaną (Rysunek 1).

   Important: Upewnij się, że szablon dokładnie przylega do jednostki tnącej. Kwadratowy otwór w szablonie powinien pokrywać się z kwadratowym otworem w jednostce tnącej.

4. Zaznacz obszar do usunięcia, zdejmij szablon i usuń materiał z jednostki tnącej (Rysunek 1).



   Rysunek 1

   1. Wyrównaj kwadratowe otwory względem siebie.
   2. Usuń ten obszar z jednostki tnącej.
   3. Szablon

5. Powtórz tę procedurę z drugiej strony.

Części potrzebne do tej procedury:

Umieść etykiety na każdej płozie w sposób pokazany na Rysunek 2.

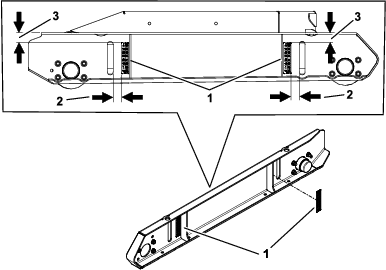

Rysunek 2

1. Etykieta

2. 28,6 mm

3. 33,3 mm

Części potrzebne do tej procedury:

1. Zamontuj smarowniczki na zespołach piast (Rysunek 3).

2. Obficie nasmaruj łożyska rolkowe.

3. Nałóż smar na bieżnię łożyska oraz na wewnętrzną stronę zespołów piast.

4. Zamontuj zespoły piast na każdej płozie za pomocą 16 śrub podsadzanych (⅜ x 1¼ cala) oraz 16 śrub podsadzanych (⅜ x 1¼ cala): patrz Rysunek 3.

5. Zamontuj płozę do jednostki tnącej.

6. Zamontuj rolki do zmontowanej płozy za pomocą 2 łożysk rolkowych, 2 płaskich podkładek, 2 nakrętek (11/32 cala) i 2 nakrętek zabezpieczających (Rysunek 3).

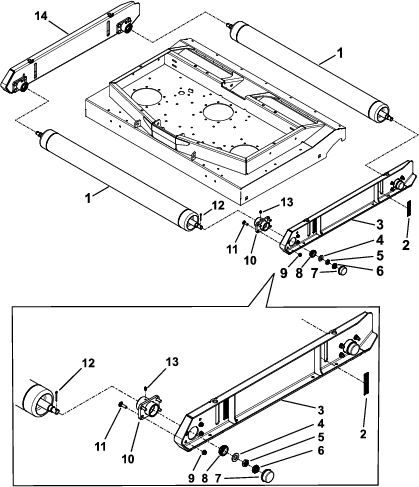

   Rysunek 3

   1. Rolka
   2. Etykieta
   3. Lewa płoza
   4. Podkładka płaska
   5. Nakrętka (11/32 cala)
   6. Nakrętka zabezpieczająca
   7. Pokrywka przeciwpyłowa
   8. Łożysko stożkowe
   9. Nakrętka kołnierzowa (⅜ cala)
   10. Zespół piasty
   11. Śruba (⅜ x 1¼ cala)
   12. Zawleczka
   13. Smarowniczka
   14. Prawa płoza

7. Na jednym końcu wałka rolki zamontuj nakrętkę i nakrętkę zabezpieczającą, pozostawiając 9,5 mm (⅜ cala) między czołem nakrętki zabezpieczającej na końcem wałka rolki (Rysunek 4).

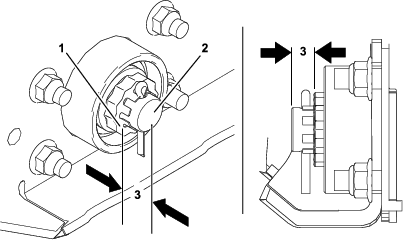

   Rysunek 4

   1. Czoło nakrętki zabezpieczającej
   2. Koniec wałka rolki
   3. 9,5 mm (3/8 cala)

8. Po wyregulowaniu nakrętki zabezpieczającej załóż zawleczkę (Rysunek 3).

9. Zamontuj rolki w piastach na płozie po przeciwnej stronie i zamocuj płozę do jednostki tnącej.

10. Zamontuj rolki do zmontowanej płozy za pomocą 2 łożysk rolkowych, 2 płaskich podkładek, 2 nakrętek (11/32 cala) i 2 nakrętek zabezpieczających (Rysunek 3).

11. Zamontuj nakrętki i nakrętki zabezpieczające aż do osadzenia łożysk i elementów mocujących w piaście.

12. Za pomocą klucza do pomiaru momentu obrotowego ustaw moment obrotu dla nakrętki i nakrętki zabezpieczającej na obu wałkach na 1,3 do 1,7 N∙m.

    Note: W razie potrzeby obróć nakrętki zabezpieczające o 1/4 obrotu, aby uzyskać właściwy moment. Sprawdź moment po wyregulowaniu nakrętek zabezpieczających.

13. Załóż zawleczki i upewnij się, że wszystkie 4 zawleczki blokują nakrętki zabezpieczające (Rysunek 3).

14. Jeżeli zawleczki nie blokują nakrętek zabezpieczających, wyreguluj nakrętki zabezpieczające i sprawdź moment obrotu.

15. Nasmaruj nowe zespoły piast.

16. Załóż pokrywki przeciwpyłowe na końce każdej rolki (Rysunek 3).
