Kit de rodillos

Piezas necesarias en este paso:

Note: Si es necesario, retire las unidades de corte de la máquina. Si no retira las unidades de corte, bloquee las unidades de corte en la posición de transporte.

1. Aparque la máquina en una superficie nivelada, apague el motor, calce las ruedas o active el freno de estacionamiento si está conectada a una unidad de tracción y retire la llave del interruptor de encendido.

2. Retire los rodillos existentes de la unidad de corte.

3. Alinee la plantilla e instale un perno de cuello cuadrado (Figura 1).

   Important: Asegúrese de que la plantilla está apretada contra la unidad de corte. El orificio cuadrado de la plantilla debe quedar alineado con el orificio cuadrado de la unidad de corte.

4. Marque la zona a retirar, retire la plantilla y retire el material de la unidad de corte (Figura 1).



   Figura 1

   1. Alinee los orificios cuadrados.
   2. Retire esta zona de la unidad de corte.
   3. Plantilla

5. Repita este procedimiento en el otro lado.

Piezas necesarias en este paso:

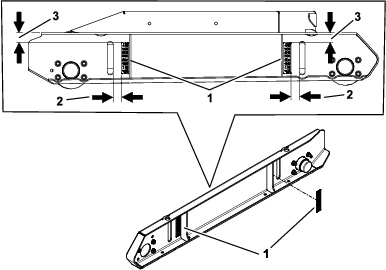

Instale las calcomanías en cada patín, como se muestra en la Figura 2.

Figura 2

1. Calcomanía

2. 28,6 mm

3. 33,3 mm

Piezas necesarias en este paso:

1. Instale los engrasadores en los bujes (Figura 3).

2. Llene los cojinetes de rodillos con grasa.

3. Aplique grasa al anillo de rodadura del cojinete y al interior de los bujes.

4. Instale los bujes en cada patín con 16 pernos de cuello cuadrado (⅜" x 1¼") y 16 pernos de cuello cuadrado (⅜" x 1¼"); consulte la Figura 3.

5. Instale un patín en la unidad de corte.

6. Instale los rodillos en el conjunto del patín con 2 cojinetes de rodillos, 2 arandelas planas, 2 tuercas (11/32") y 2 contratuercas (Figura 3).



   Figura 3

   1. Rodillo
   2. Calcomanía
   3. Patín izquierdo
   4. Arandela plana
   5. Tuerca (11/32")
   6. Contratuerca
   7. Capuchón guardapolvo
   8. Cojinete cónico
   9. Tuerca con arandela prensada (⅜")
   10. Buje
   11. Perno de cuello cuadrado (⅜" × 1¼")
   12. Chaveta
   13. Engrasador
   14. Patín derecho

7. En un extremo del eje del rodillo, instale la tuerca y la contratuerca hasta que quede una distancia de 9,5 mm entre la cara de la contratuerca y el extremo del eje del rodillo (Figura 4).



   Figura 4

   1. Cara de la contratuerca
   2. Extremo del eje del rodillo
   3. 9,5 mm

8. Instale la chaveta después de ajustar la contratuerca (Figura 3).

9. Instale los rodillos en los bujes del otro patín, y sujete el patín a la unidad de corte.

10. Instale los rodillos en el conjunto del patín con 2 cojinetes de rodillos, 2 arandelas planas, 2 tuercas (11/32") y 2 contratuercas (Figura 3).

11. Instale las tuercas y las contratuercas hasta que los cojinetes y las fijaciones queden asentados en el buje.

12. Usando una llave dinamométrica de dial, ajuste el par de giro de la tuerca y la contratuerca de ambos ejes a 1,3-1,7 N·m.

    Note: Si es necesario, gire las contratuercas ¼ de vuelta para obtener el par de apriete correcto. Compruebe el par de apriete después de ajustar las contratuercas.

13. Instale las chavetas y asegúrese de que las 4 chavetas encajan en las contratuercas (Figura 3).

14. Si las chavetas no encajan en las contratuercas, ajuste las contratuercas y compruebe el par de giro.

15. Engrase los bujes nuevos.

16. Instale los tapones guardapolvo en cada extremo de los rodillos (Figura 3).
