Rollen-Kit

Für diesen Arbeitsschritt erforderliche Teile:

Note: Entfernen Sie bei Bedarf die Schneideinheiten von der Maschine. Arretieren Sie die Schneideinheiten in der Transportstellung, wenn Sie die Schneideinheiten nicht entfernen.

1. Stellen Sie die Maschine auf einer ebenen Fläche ab, stellen Sie den Motor ab, sichern Sie die Räder mit Unterlegkeilen oder aktivieren Sie die Feststellbremse an (sofern vorhanden), und ziehen Sie den Zündschlüssel ab.

2. Entfernen Sie die vorhandenen Rollen von der Schneideinheit.

3. Richten Sie die Schablone aus und bringen Sie eine Schlossschraube an (Bild 1).

   Important: Stellen Sie sicher, dass die Schablone fest an der Schneideinheit anliegt. Das Vierkantloch der Schablone sollte mit dem Vierkantloch der Schneideeinheit ausgerichtet sein.

4. Markieren Sie den zu entfernenden Bereich, entfernen Sie die Schablone und schneiden Sie das Material aus der Schneideinheit aus (Bild 1).

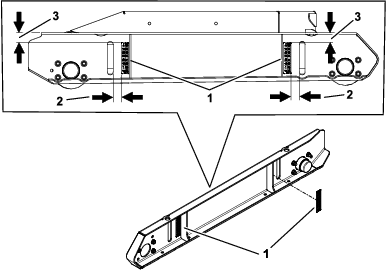

   Bild 1

   1. Richten Sie die Vierkantlöcher aus.
   2. Schneiden Sie diesen Bereich am Mähwerk aus.
   3. Schablone

5. Wiederholen Sie diese Schritte an der gegenüberliegenden Seite.

Für diesen Arbeitsschritt erforderliche Teile:

Bringen Sie die Aufkleber an jedem Unterfahrschutz an, wie in Bild 2 dargestellt.

Bild 2

1. Aufkleber

2. 28,6 mm

3. 33,3 mm

Für diesen Arbeitsschritt erforderliche Teile:

1. Bringen Sie die Schmiernippel in den Nabenbaugruppen an (Bild 3).

2. Füllen Sie die Rollenlager mit Schmierfett.

3. Tragen Sie Schmierfett auf den Lagerring und den inneren Teil der Nabenbaugruppen auf.

4. Befestigen Sie die Nabenbaugruppen mit 16 Schlossschrauben (⅜" x 1¼") an jedem Unterfahrschutz, siehe Bild 3.

5. Befestigen Sie einen Unterfahrschutz an der Schneideinheit.

6. Befestigen Sie die Rollen mit zwei Rollenlagern, zwei Unterlegscheiben, zwei Muttern (11/32") und zwei Sicherungsmuttern am montierten Unterfahrschutz (Bild 3).



   Bild 3

   1. Rolle
   2. Aufkleber
   3. Linke Kufe
   4. Flachscheibe
   5. Mutter (11/32")
   6. Sicherungsmutter
   7. Staubkappe
   8. Konisches Lager
   9. Bundmutter (⅜")
   10. Nabe
   11. Schlossschraube (⅜" x 1¼")
   12. Splint
   13. Schmiernippel
   14. Rechte Kufe

7. Montieren Sie an einem Ende der Rollenwelle die Mutter und die Sicherungsmutter, bis ein Abstand von 9,5 mm zwischen der Stirnseite der Sicherungsmutter und dem Ende der Rollenwelle besteht (Bild 4).



   Bild 4

   1. Stirnseite der Sicherungsmutter
   2. Rollenwellenende
   3. 9,5 mm

8. Setzen Sie den Splint ein, nachdem Sie die Sicherungsmutter eingestellt haben (Bild 3).

9. Setzen Sie die Rollen in die Naben des gegenüberliegenden Unterfahrschutzes ein und befestigen Sie den Unterfahrschutz an der Schneideinheit.

10. Befestigen Sie die Rollen mit zwei Rollenlagern, zwei Unterlegscheiben, zwei Muttern (11/32") und zwei Sicherungsmuttern am montierten Unterfahrschutz (Bild 3).

11. Bringen Sie die Muttern und Sicherungsmuttern an, bis die Lager und Teile in der Nabe sitzen.

12. Stellen Sie mit einem Rollmomentschlüssel das Rollmoment für die Mutter und die Sicherungsmutter an beiden Wellen auf 1,3 bis 1,7 N∙m ein.

    Note: Falls erforderlich, drehen Sie die Sicherungsmuttern um eine 1/4-Drehung, um das richtige Drehmoment zu erreichen. Prüfen Sie das Drehmoment, nachdem Sie die Sicherungsmuttern eingestellt haben.

13. Setzen Sie die Splinte ein und achten Sie darauf, dass alle vier Splinte in die Sicherungsmuttern eingreifen (Bild 3).

14. Wenn die Splinte nicht in die Sicherungsmuttern eingreifen, stellen Sie die Sicherungsmuttern nach und überprüfen Sie das Rollmoment.

15. Fetten Sie die neuen Nabenbaugruppen ein.

16. Bringen Sie die Staubschutzkappen an beiden Enden der Rollen an (Bild 3).
