Kit rouleaux

Pièces nécessaires pour cette opération:

Note: Si nécessaire, retirez les unités de coupe de la machine. Si vous ne retirez pas les unités de coupe, bloquez-les en position de transport.

1. Garez la machine sur une surface plane et horizontale, coupez le moteur, calez les roues ou serrez le frein de stationnement si la machine est attelée à un groupe de déplacement, puis enlevez la clé de contact.

2. Déposez les rouleaux existants de l'unité de coupe.

3. Alignez le gabarit et installez un boulon de carrosserie (Figure 1).

   Important: Veillez à bien appuyer le gabarit contre l'unité de coupe. Le trou carré du gabarit doit être aligné sur le trou carré de l'unité de coupe.

4. Marquez la zone à découper, retirez le gabarit et découpez cette partie de l'unité de coupe (Figure 1).



   Figure 1

   1. Aligner les trous carrés
   2. Retirer cette partie de l'unité de coupe
   3. Gabarit

5. Répétez cette procédure de l'autre côté.

Pièces nécessaires pour cette opération:

Apposez les autocollants sur chaque patin, comme montré à la Figure 2.

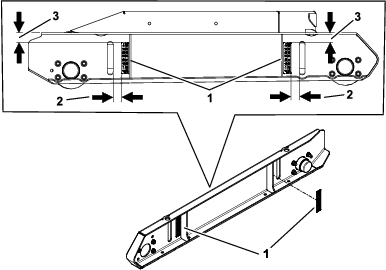

Figure 2

1. Autocollant

2. 28,6 mm

3. 33,3 mm

Pièces nécessaires pour cette opération:

1. Montez les graisseurs dans les moyeux (Figure 3).

2. Remplissez de graisse les roulements des rouleaux.

3. Appliquez de la graisse sur la bague de roulement et la partie interne des moyeux.

4. Fixez les moyeux sur chaque patin à l'aide de 16 boulons de carrosserie (⅜" x 1¼") et 16 écrous à embase (⅜"), voir Figure 3.

5. Montez un patin sur l'unité de coupe.

6. Montez les rouleaux sur le patin assemblé avec 2 roulements, 2 rondelles plates, 2 écrous (11/32") et 2 contre-écrous (Figure 3).



   Figure 3

   1. Rouleau
   2. Autocollant
   3. Patin gauche
   4. Rondelle plate
   5. Écrou (11/32")
   6. Contre-écrou
   7. Capuchon protecteur
   8. Roulement conique
   9. Écrou à embase (⅜")
   10. Moyeu
   11. Boulon de carrosserie (⅜" x 1¼")
   12. Goupille fendue
   13. Graisseur
   14. Patin droit

7. À une extrémité de l'arbre du rouleau, installez l'écrou et le contre-écrou jusqu'à obtention d'un écartement de 9,5 mm entre la face du contre-écrou et l'extrémité de l'arbre (Figure 4).



   Figure 4

   1. Face du contre-écrou
   2. Extrémité de l'arbre du rouleau
   3. 9,5 mm

8. Insérez la goupille fendue après avoir réglé le contre-écrou (Figure 3).

9. Installez les rouleaux dans les moyeux du patin opposé et fixez le patin sur l'unité de coupe.

10. Montez les rouleaux sur le patin assemblé avec 2 roulements, 2 rondelles plates, 2 écrous (11/32") et 2 contre-écrous (Figure 3).

11. Installez les écrous et les contre-écrous jusqu'à ce que les roulements et les fixations soient and hardware bien en place dans le moyeu.

12. Avec une clé dynamométrique à angle de rotation, réglez l'angle de rotation de l'écrou et du contre-écrou sur les deux arbres entre 1,3 et 1,7 N∙m.

    Note: Si nécessaire, tournez les contre-écrous de 1/4 de tour pour obtenir le couple correct. Contrôlez le couple après avoir réglé les contre-écrous.

13. Installez les goupilles fendues et vérifiez que toutes les 4 s'engagent dans les contre-écrous (Figure 3).

14. Si les goupilles fendues ne s'engagent pas dans les contre-écrous, réglez les contre-écrous et contrôlez l'angle de rotation.

15. Graissez les nouveaux moyeux.

16. Placez les capuchons de protection à chaque extrémité des rouleaux (Figure 3).
