Turvaohjeet
Jäähdytysjärjestelmän turvallinen käyttö
-
Jäähdytysneste on myrkyllistä. Pidä poissa lasten ja lemmikkieläinten ulottuvilta.
-
Paineella suihkuava kuuma jäähdytysneste, kuuma jäähdytin ja sitä ympäröivät osat voivat aiheuttaa vakavia palovammoja.
-
Anna moottorin jäähtyä ainakin 15 minuuttia ennen jäähdyttimen korkin irrottamista.
-
Käytä korkkia käsitellessäsi liinaa ja aukaise korkki hitaasti, jotta paine pääsee pois.
-
-
Älä käytä konetta, jos suojukset eivät ole paikoillaan.
-
Pidä sormet, kädet ja vaatteet etäällä pyörivästä tuulettimesta ja käyttöhihnasta.
-
Sammuta moottori ja irrota virta-avain ennen huoltotoimenpiteiden suorittamista.
Asennus
Koneen valmistelu
-
Pysäköi kone tasaiselle alustalle.
-
Kytke seisontajarru.
-
Sammuta moottori ja irrota virta-avain.
Moottorin jäähdytysnesteen tyhjennys
Vaara
Jos moottori on juuri sammutettu, kuuma, paineenalainen jäähdytysneste saattaa roiskua ja aiheuttaa palovammoja.
-
Älä avaa jäähdytintä tai lisää siihen jäähdytysnestettä, sillä tällöin järjestelmään pääsee ilmaa, mikä aiheuttaa moottorivaurioita. Lisää säiliöön ainoastaan jäähdytysnestettä.
-
Älä aukaise jäähdyttimen korkkia moottorin käydessä.
-
Käytä korkkia käsitellessäsi liinaa ja aukaise korkki hitaasti, jotta paine pääsee pois.
-
Nosta lava ja tue se asettamalla tukitanko ulostyönnettyyn nostosylinteriin.
-
Irrota jäähdyttimen korkki.
-
Irrota paisuntasäiliön korkki.
-
Irrota alempi jäähdyttimen letku ja anna jäähdytysnesteen valua tyhjennysastiaan.

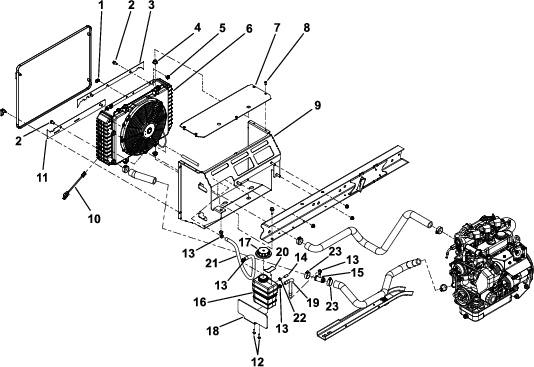

Sarjan asennus
Vaiheeseen tarvittavat osat:
| Jousisalpa | 2 |
| Kuusiopultti (5/16 × ⅝ tuumaa) | 4 |
| Ylempi asennuslevy | 1 |
| Laippaholkki | 4 |
| Neliömutteri | 4 |
| Ylempi jäähdyttimen asennuslevy | 1 |
| Ruuvi | 5 |
| Jäähdyttimen asennuskokoonpano | 1 |
| Kytkentäjohtosarja | 1 |
| Alempi asennuslevy | 1 |
| Jäähdyttimen kokoonpano | 1 |
| Pultti (¼ tuumaa) | 2 |
| Jousimallinen letkunkiristin | 4 |
| Letkun suojus | 1 |
| T-liitin | 1 |
| Säiliö | 1 |
| Säiliön korkki | 1 |
| Säiliön asennuslevy | 1 |
| Jäähdytysnesteen letku (12 tuumaa) | 1 |
| Säiliön tarra | 1 |
| Jäähdytysnesteen letku (26 tuumaa) | 1 |
| Lankamallinen letkunkiristin | 1 |
| Kierremallinen letkunkiristin | 2 |
-
Irrota nykyinen jäähdytin ja sen kiinnitystarvikkeet.
-
Irrota nykyinen jäähdyttimen asennuskokoonpano ja sen kiinnitystarvikkeet.
-
Irrota nykyisen jäähdyttimen jäähdytysnestesäiliö ja säiliön letkut.
-
Asenna uusi jäähdyttimen asennuskokoonpano.
-
Asenna uusi jäähdytysnestesäiliö ja säiliön letkut.
-
Asenna jäähdytin, jäähdytyspuhallin ja johtosarja.
-
Asenna ylempi jäähdyttimen asennuslevy ja sen kiinnitystarvikkeet.
-
Asenna alempi asennuslevy ja sen kiinnitystarvikkeet.
-
Asenna ylempi asennuslevy ja sen kiinnitystarvikkeet.
-
Leikkaa nykyinen jäähdyttimen ja paisuntasäiliön välinen letku 66 cm:n pituiseksi ja vie letku alla olevan kuvan mukaisesti.
Jäähdytysjärjestelmän täyttö
Jäähdytysjärjestelmän tiedot:
-
Jäähdytysjärjestelmän tilavuus: 3,7 litraa
-
Jäähdytysnesteen tyyppi: veden ja pysyvän etyleeniglykolipakkasnesteen seos (seossuhde 50/50)

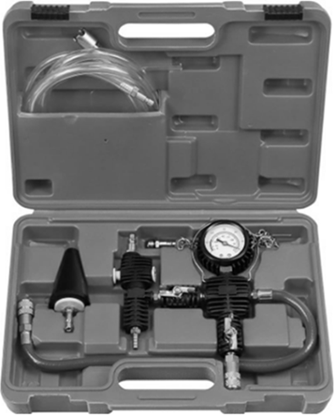

Note: Käyttämäsi tyhjiöpumppaus-/täyttötyökalu saattaa poiketa alla olevasta. Toro ei myy tyhjiöpumppaus-/täyttötyökalua, mutta voit ostaa sen työkalujen myyjältä.
-

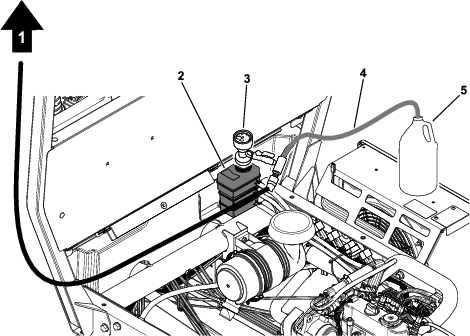

Kun jäähdytysjärjestelmä on tyhjä, asenna tyhjiöpumppaus-/täyttötyökalu jäähdytysnesteen paisuntasäiliöön.
-
Aseta jäähdytysjärjestelmän alipaineasetukseksi −12 PSIG.
-
Aseta tyhjiöpumppaus-/täyttötyökalun imuletku esisekoitettuun jäähdytysnesteeseen.
-
Täytä jäähdytysjärjestelmä kokonaan jäähdytysnesteellä ja täytä jäähdytysnesteen paisuntasäiliö sopivalle tasolle.
Jäähdytysjärjestelmän tilavuus: 3,7 litraa
-
Asenna paisuntasäiliön korkki.
-
Käynnistä moottori ja käytä sitä, kunnes se saavuttaa normaalin käyttölämpötilan, ja varmista, että jäähdytysjärjestelmä on täytetty ja että järjestelmästä on tyhjennetty kaikki ilma.
