Polar Trac® cabine

1. Zet de stoel zo ver mogelijk naar voren om toegang te krijgen tot het achterpaneel.

2. Maak de 3 drukvergrendelingen los en verwijder het achterpaneel (Figuur 3).



   Figuur 3

   1. Drukvergrendeling
   2. Achterpaneel

3. Maak de achterkant van het paneel schoon zodat het hittescherm goed bevestigd kan worden.

4. Verwijder de rug en breng het scherm van het achterpaneel aan op de motorzijde van het achterpaneel (Figuur 4).



   Figuur 4

   1. Achterpaneel
   2. Scherm achterpaneel
   3. 29 mm

   Note: Breng het scherm van het achterpaneel aan in het midden van het paneel; laat langs beide zijden 29 mm tot de rand (Figuur 4).

5. Bewaar het paneel voor later.

1. Trek de stoelvergrendeling los en kantel de stoel naar voren.

2. Maak de stoelschakelaar onderaan de stoelbasis los van de draadboom (Figuur 5).



   Figuur 5

   1. Aansluiting stoel
   2. Draadboom
   3. Draadklem

3. Trek de draadklem uit de onderkant van de stoelbasis Figuur 5.

4. Maak de onderkant van de stoelbasis schoon zodat het scherm onder de stoel stevig op zijn plaats blijft zitten.

5. Verwijder de rug en breng het scherm onder de stoel aan op de onderzijde van de stoelbasis (Figuur 6).



   Figuur 6

   1. Hittescherm
   2. Uitsparing

   Note: Gebruik de uitsparingen voor de bouten om het scherm van de stoelbasis uit te lijnen met de plaat.

6. Monteer de draadklem onderaan de stoelplaat (Figuur 7).



   Figuur 7

   1. Gat voor draadklem
   2. Draadklem

7. Sluit de stoelschakelaar aan op de kabelboom (Figuur 7).

Note: Gebruik de slang van 86,3 cm voor machines met Yanmar motor en de slang van 57,1 cm voor machines met Kubota motor..

1. Breng afdichtmiddel aan op de rechte fitting (⅜ NPT x 0,625 geribd); sla de eerste schroefdraad over.



   Figuur 8

   1. Mannelijke koppeling
   2. Mannelijke stofplug
   3. Rechte fitting (⅜ NPT x 0,625 geribd)
   4. Slangklem (½" tot 1¼")
   5. Toevoerslang

2. Schuif de stofplug over het schroefdraaduiteinde van de rechte fitting (Figuur 8).

3. Schroef de rechte fitting (⅜ NPT x 0,625 geribd) op de mannelijke koppeling (Figuur 8).

4. Schroef de rechte fitting (⅜ NPT x 0,625 geribd) handvast in de mannelijke koppeling en vervolgens 2 tot 3 slagen terug.

5. Schuif een slangklem (½" tot 1¼") over de slang.

6. Steek het geribde uiteinde van de constructie in de slang en zet deze vast met de slangklem (½" tot 1¼").

Note: Gebruik de slang van 86,3 cm voor machines met Yanmar motor en de slang van 132 cm voor machines met Kubota motor..

1. Breng afdichtmiddel aan op de rechte fitting (⅜ NPT x 0,625 geribd); sla de eerste schroefdraad over.



   Figuur 9

   1. Vrouwelijke koppeling
   2. Vrouwelijke stofplug
   3. Rechte fitting (⅜ NPT x 0,625 geribd)
   4. Slangklem (½" tot 1¼")
   5. Retourslang
   6. T-fitting
   7. Slangklem (½" tot 1¼")

2. Schuif de stofplug over het schroefdraaduiteinde van de rechte fitting (Figuur 9).

3. Draai de rechte fitting (⅜ NPT x 0,625 geribd) op de vrouwelijke koppeling (Figuur 9).

4. Draai de rechte fitting (⅜ NPT x 0,625 geribd) handvast op de vrouwelijke koppeling, en vervolgens 2 tot 3 slagen terug.

5. Schuif 2 van de slangklemmen over de slang.

6. Steek het geribde uiteinde van de constructie in de slang en zet deze vast met de slangklem (½" tot 1¼"); zie Figuur 9.

7. Steek het geribde uiteinde van de T-fitting in de slang en zet deze vast met de slangklem (½" tot 1¼"); zie Figuur 9.

1. Zoek de radiateurslang (Figuur 10).



   Figuur 10

   1. Hier afsnijden

2. Gebruik snijgereedschap om de radiateurslang door te snijden op de lijntjes (Figuur 10).

3. Schuif de afgesneden uiteinden over de T-fitting en zet vast met de slangklem (¾" tot 1½"); zie Figuur 11.



   Figuur 11

   1. Slangklem (¾" tot 1½")
   2. T-fitting

1. Zoek en verwijder de radiateurslang (Figuur 12).



   Figuur 12

   1. Hier afsnijden

2. Gebruik snijgereedschap om de radiateurslang door te snijden op de lijntjes (Figuur 12).

3. Schuif de afgesneden uiteinden over de T-fitting en zet vast met de slangklem (¾" tot 1½"); zie Figuur 13.



   Figuur 13

   1. T-fitting
   2. Slangklem (¾" tot 1½")

Note: Als de pakkingringen niet gemonteerd zijn, voert u deze procedure uit.

1. Verwijder de doppen uit de gaten in de steunbuis (Figuur 9).



   Figuur 14

   1. Dop

2. Als er tussen de twee gaten een verwijderbaar vlakje zit, moet u dit verwijderen (Figuur 15).



   Figuur 15

   1. Verwijderbaar vlakje

   Note: Gebruik indien nodig metaalsnijgereedschap om het materiaal tussen de 2 gaten in de steunbuis te verwijderen.

3. Monteer de pakkingring in de opening (Figuur 16).



   Figuur 16

   1. Pakkingring

1. Gebruik de 2 bouten (5/16" x ⅝") om de beugel te bevestigen aan het frame (Figuur 17).



   Figuur 17

   1. Frame
   2. Bouten (5/16" x ⅝")
   3. Slangbeugel

2. Draai de bouten vast met een torsie van 1978 tot 2542 N·cm.

3. Plaats een R-klem over elke slang (Figuur 18).



   Figuur 18

   1. Toevoerslang
   2. R-klem
   3. Slotbout (¼" x ¾")
   4. Retourslang
   5. Flensmoer (¼ inch)

4. Gebruik de 2 slotbouten (¼" x ¾") en flensmoeren om de R-klem en slang aan de montagebeugel te bevestigen (Figuur 18).

5. Draai de bout vast met 1017 tot 1243 N·cm.

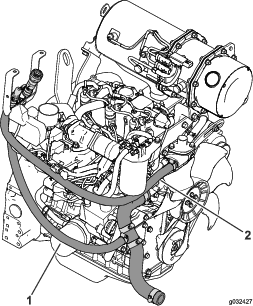

1. Leid de toevoerslang zoals getoond in Figuur 19.



   Figuur 19

   1. Toevoerslang
   2. Retourslang

2. Koppel de temperatuursensor los en verwijder deze (Figuur 20).



   Figuur 20

   1. Toevoerslang
   2. Slangklem (½" tot 1¼")
   3. Rechte fitting (⅜ NPT x 0,625 geribd)
   4. Temperatuursensor

3. Breng afdichtmiddel aan op de rechte fitting (⅜ NPT x 0,625 geribd); sla de eerste schroefdraad over.

4. Zet de rechte adapterfitting met de hand vast op de opening.

5. Draai de rechte fitting nog eens 2 tot 3 slagen vast.

6. Schuif de slangklem over het uiteinde van de slang (Figuur 20).

7. Schuif de slang over de rechte fitting en zet vast met de slangklem (½" tot 1¼"); zie Figuur 20.

Leid de retourslang zoals getoond in Figuur 21.

Figuur 21

1. Toevoerslang
2. Retourslang

1. Verwijder de vrouwelijke connector van de temperatuursensor van de koelvloeistof (Figuur 22).



   Figuur 22

   1. Vrouwelijke connector (temperatuursensor koelvloeistof)
   2. Temperatuursensor
   3. Waterpompbehuizing

2. Verwijder de temperatuursensor en de pakking van de achterste poort van de waterpomp (Figuur 23).

   Note: Bewaar de temperatuursensor voor montage in stap 5.



   Figuur 23

   1. Temperatuursensor (oud)
   2. Pakking (temperatuursensor)
   3. Achterste poort (waterpompbehuizing)
   4. Voorste poort (waterpompbehuizing)
   5. Pakking (plug)
   6. Plug

3. Verwijder de plug en de pakking uit de voorste poort van de waterpomp (Figuur 23).

   Note: U hebt de plug en de pakking niet meer nodig.

4. Monteer het verloopstuk en de pakking (plug) in de voorste poort van de waterpomp (Figuur 24).



   Figuur 24

   1. Verloopstuk
   2. O-ring
   3. Voorste poort (waterpompbehuizing)
   4. Temperatuursensor

5. Breng PTFE-schroefdraadafdichtmiddel aan op de schroefdraad van de temperatuursensor die u hebt verwijderd in stap 2 en op de schroefdraad van de rechte geribde fitting.

6. Monteer de nieuwe temperatuursensor in het verloopstuk (Figuur 24).

7. Monteer de geribde fitting in de achterste poort van de waterpompbehuizing (Figuur 25) en draai de fitting 2 tot 3 slagen vaster dan handvast.



   Figuur 25

   1. Rechte fitting (⅜ NPT x 0,625 geribd)
   2. Achterste poort (waterpompbehuizing)
   3. Vrouwelijke aansluiting (temperatuursensor koelvloeistof)
   4. Aansluiting met plat contact (temperatuursensor)

1. Leid de toevoerslang zoals getoond in Figuur 26.



   Figuur 26

   1. Retourslang
   2. Toevoerslang

2. Schuif de slangklem over het uiteinde van de slang (Figuur 27).



   Figuur 27

   1. Toevoerslang
   2. Slangklem
   3. Geribde fitting

3. Schuif de slang over de rechte fitting en zet vast met de slangklem (½" tot 1¼"); zie Figuur 27.

Leid de toevoerslang zoals getoond in Figuur 28.

Figuur 28

1. Retourslang
2. Toevoerslang

1. Gebruik de 3 slotbouten (5/16" x 1") en 3 flensmoeren om de beugel aan het frame te bevestigen (Figuur 30).



   Figuur 30

   1. Flensmoer (5/16")
   2. Slotbout (5/16" x 1")
   3. Bout (5/16" x ¾")
   4. Flensmoer (5/16")

2. Draai de bouten vast met een torsie van 1978 tot 2542 N·cm.

3. Gebruik de 2 slotbouten (5/16" x ¾") en flensmoeren om het sproeierreservoir aan de beugel te bevestigen (Figuur 31).



   Figuur 31

   1. Beugel
   2. Slotbout (5/16" x ¾")
   3. Flensmoer (5/16")
   4. Sproeierreservoir

4. Draai de bouten vast met een torsie van 1978 tot 2542 N·cm.

5. Sluit de sproeierbuis aan op het sproeierreservoir en bevestig de buis met kabelbinders aan het frame (Figuur 32).



   Figuur 32

   1. Sproeierbuis

   Note: Bevestig de slangen niet aan hete of bewegende onderdelen.

1. Gebruik de 3 slotbouten (5/16" x 2") en 3 flensmoeren om de beugel aan het frame te bevestigen (Figuur 33).



   Figuur 33

   1. Bout (5/16" x 2")
   2. Flensmoer (5/16")
   3. Bouten (5/16" x 1")
   4. Flensmoer (5/16")

2. Draai de bouten vast met een torsie van 1978 tot 2542 N·cm.

3. Gebruik de 2 slotbouten (5/16" x ¾") en flensmoeren om het sproeierreservoir aan de beugel te bevestigen (Figuur 34).



   Figuur 34

   1. Slotbout (5/16" x ¾")
   2. Flensmoer (5/16")

4. Draai de bouten vast met een torsie van 1978 tot 2542 N·cm.

5. Sluit de sproeierbuis aan op het sproeierreservoir en bevestig de buis met kabelbinders aan het frame (Figuur 35).



   Figuur 35

   1. Sproeierbuis

   Note: Bevestig de slangen niet aan hete of bewegende onderdelen.

1. Breng de R-klem aan rond de slangconnector (Figuur 36).



   Figuur 36

   1. Moer (¼")
   2. R-klem
   3. Slangbeugel
   4. Slotbout (¼" x ¾")

2. Gebruik de slotbout (¼" x ¾") en de moer om de R-klem aan de slangbeugel te bevestigen (Figuur 36).

3. Draai de bout vast met 1017 tot 1243 N·cm.

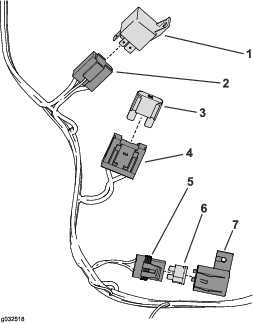

1. Monteer de volgende onderdelen op de kabelboom (Figuur 37).



   Figuur 37

   1. Relais
   2. Relaisaansluiting
   3. Zekering (60 A)
   4. Zekeringhouder
   5. Zekeringbasis
   6. Zekering (10 A)
   7. Zekeringafsluiter

2. Sluit het relais aan op de relaisaansluiting (Figuur 37).

3. Monteer de zekering (60 A) op de zekeringhouder (Figuur 37).

4. Monteer de zekering (10 A) op de zekeringbasis en bevestig met de zekeringafsluiter (Figuur 37).

1. Leid de 3 cabineaansluitingen door de pakkingring (Figuur 38).



   Figuur 38

   1. Cabineaansluitingen
   2. Relaisbasis
   3. Zekeringbasis (60 A)
   4. Aansluiting sproeierreservoir
   5. Positief contact (rood)
   6. Negatief contact (zwart)
   7. Draad hulpaggregaat

2. Leid de draad van het hulpaggregaat over de framesteun, omlaag langs de rolbeugelstang en naar de bedieningsorganen (Figuur 38).

3. Gebruik de kabelbinders om de kabelboom te bevestigen aan het frame.

   Note: Bevestig de kabelboom niet aan hete of bewegende onderdelen.

1. Leid de 3 cabineaansluitingen door de pakkingring (Figuur 39).



   Figuur 39

   1. Cabineaansluitingen
   2. Relaisbasis
   3. Zekeringbasis (60 A)
   4. Zekeringhouder
   5. Positief contact (rood)
   6. Negatief contact (zwart)
   7. Aansluiting sproeierreservoir
   8. Draad hulpaggregaat

2. Leid de draad van het hulpaggregaat over de framesteun, omlaag langs de rolbeugelstang en naar de bedieningsorganen (Figuur 39).

3. Leid de draad voor het sproeierreservoir over de framesteun, omlaag langs de rolbeugelstang en naar het sproeierreservoir (Figuur 39).

4. Gebruik de kabelbinders om de kabelboom te bevestigen aan het frame.

   Note: Bevestig de kabelboom niet aan hete of bewegende onderdelen.

Note: Als u niet beschikt over een vrije sleuf in de zekeringhouder van de machine, ga dan naar De draad van het hulpaggregaat aansluiten – bijkomende zekeringhouder voor de kabelboom.

1. Gebruik de 3 drukvergrendelingen om het bedieningscompartiment te openen (Figuur 40).



   Figuur 40

   1. Drukvergrendeling

2. Leid de draad van het hulpaggregaat (groene isolatie) van de kabelboom (set) in het bedieningscompartiment (Figuur 41).



   Figuur 41

   1. Geïsoleerde connector met plat contact (draad hulpaggregaat – groen)
   2. Geïsoleerde vrouwelijke connector (draad zekeringhouder – roze)
   3. Zekeringhouder
   4. Zekering (10 A)
   5. Zekering (2 A) – indien gemonteerd

3. Bij de zekeringhouder (Figuur 41) moet u de volgende draadparen aansluiten:

   Onderdeel	Kleur draad	Type connector
   Bijgeleverde kabelboom – draad van hulpaggregaat	Groen	Geïsoleerde connector met plat contact
   Zekeringhouder – machinekabelboom (optiesrelais)	Roze	Geïsoleerde vrouwelijke connector

   Note: Als de draad van het hulpaggregaat wordt gebruikt in een ander circuit, moet u een bijkomende zekeringhouder voor de kabelboom en sleutelstartkabelboom monteren; zie stappen 1 tot 3.

4. Plaats de zekering (10 A) in de sleuf in de zekeringhouder (Figuur 41).

5. Gebruik de kabelbinders om de draad te bevestigen.

   Note: Bevestig de kabelboom niet aan hete of bewegende onderdelen.

Note: Volg deze procedure als u niet beschikt over een vrije sleuf in de zekeringhouder van de machine.

1. Monteer de bijkomende zekeringhouder voor de kabelboom (onderdeelnr. 90-2641) op de zekeringhouder van de machine (Figuur 42).



   Figuur 42

   1. Zekeringhouder voor kabelboom (onderdeelnummer 92-2641)
   2. Zekering (10 A)
   3. Zekeringhouder van de machine
   4. Groene draad – 18 AWG (kabelboom Polar trac set)
   5. Blauwe draad – 18 AWG (sleutelstartkabelboom – onderdeelnr. 107-0672)
   6. Rode draad – 12 AWG (zekeringhouder kabelboom – onderdeelnr. 92-2641)
   7. Rode draad – 10 AWG (zekeringhouder kabelboom – onderdeelnr. 92-2641)
   8. Roze draad (zekeringhouder van de machine)

2. Sluit de zekeringhouder voor de kabelboom (onderdeelnr. 92-2641) als volgt aan op de zekeringhouder (Figuur 42) van de machine:

   Onderdeel	Kleur draad	Type connector
   Zekeringhouder voor kabelboom (onderdeelnummer 92-2641)	Rood (10 AWG)	Connector met plat contact
   Zekeringhouder – kabelboom van de machine	Rood (10 AWG – optionele zekeringhouder)	Vrouwelijke connector

3. Sluit de sleutelstartkabelboom (onderdeelnr. 107-0672) als volgt aan op de draad van de kabelboom voor de zekeringhouder (onderdeelnr. 92-2641) (Figuur 42):

   Onderdeel	Kleur draad	Type connector
   Sleutelstartkabelboom (onderdeelnr. 107-0672)	Blauw (18 AWG)	Niet-geïsoleerde vrouwelijke connector
   Zekeringhouder voor kabelboom (onderdeelnummer 92-2641)	Rood (12 AWG)	Geïsoleerde connector met plat contact

4. Sluit de sleutelstartkabelboom (onderdeelnr. 107-0672) als volgt aan op de draad van het hulpaggregaat van de kabelboom van de Polar trac set (Figuur 42):

   Onderdeel	Kleur draad	Type connector
   Sleutelstartkabelboom (onderdeelnr. 107-0672)	Blauw (18 AWG)	Geïsoleerde vrouwelijke connector
   Kabelboom Polar Trac set	Groen (18 AWG – cabine stroom inschakelen)	Niet-geïsoleerde connector met plat contact

5. Plaats de zekering (10 A) in de sleuf in de zekeringhouder (Figuur 42).

6. Gebruik de kabelbinders om de draad te bevestigen.

   Note: Bevestig de kabelboom niet aan hete of bewegende onderdelen.

1. Sluit de stekker aan op het sproeierreservoir (Figuur 43).



   Figuur 43

   1. Sproeieraansluiting
   2. Stekker sproeierreservoir

2. Gebruik de kabelbinders om de kabelboom te bevestigen aan het frame.

   Note: Bevestig de kabelboom niet aan hete of bewegende onderdelen.

1. Leid de rode en zwarte draden van 10 AWG langs de buis van de rolbeugel aan de linkerkant van het frame en naar de accu toe (Figuur 38).

2. Verwijder de klem van de minpool en vervolgens de klem van de pluspool van de accu (Figuur 44).



   Figuur 44

   1. Klem van pluspool
   2. Klem van minpool
   3. Moer
   4. Ringaansluiting
   5. Bout

3. Verwijder de moeren van de poolbouten (Figuur 44).

4. Monteer de aansluiting van de minpool (zwarte draad) op de bout van de minpool en breng de moer losjes aan (Figuur 44).

5. Monteer de aansluiting van de pluspool (rode draad) op de bout van de pluspool, en breng de moer losjes aan (Figuur 44).

6. Sluit de klem van de pluspool aan op de pluspool van de accu, en vervolgens de klem van de minpool op de minpool van de accu (Figuur 44).

7. Gebruik de kabelbinders om de kabelboom te bevestigen aan het frame.

   Note: Bevestig de kabelboom niet aan hete of bewegende onderdelen.

1. Gebruik een krik om de achterwielen van de grond te brengen en ondersteun ze met een assteun.

2. Op machines met een serienummer kleiner dan 312999999 bevestigt u de verticale buissteun aan de achterste hoeken van het maaidekframe; gebruik hierbij een gaffelpen en een zelftappende schroef (¼") (Figuur 47).



   Figuur 47

   1. Maaidekframe
   2. Zelftappende schroef (¼")
   3. Gaffelpen
   4. Rol

3. Op tractie-eenheden met een serienummer groter dan 313000001 monteert u een conversiebeugel (rechts of links) op de onderzijde van de juiste achterhoek van het maaidekframe; gebruik hierbij een zelftappende schroef (⅜" x ⅝") (Figuur 48).

   Note: Richt de beugel naar het uiteinde van het achterframe.



   Figuur 48

   1. Maaidekframe
   2. Flensmoer
   3. Conversiebeugel
   4. Schroef
   5. Zelftappende schroef
   6. Rol
   7. Zelftappende schroef

4. Monteer de rol op de conversiebeugels; gebruik hierbij een bout (⅜" x 2¼") en een flensmoer (Figuur 48).

1. Kantel het bestuurdersplatform in de vergrendelde stand (Figuur 49).



   Figuur 49

   1. Bestuurdersplatform

2. Maak de draaiarm en de draaibeugel los door de R-pen te verwijderen waarmee de draaipen en de ring bevestigd zijn (Figuur 50).



   Figuur 50

   1. Ring
   2. Draaipen
   3. Hefarm
   4. R-pen

   Note: Bewaar het bevestigingsmateriaal dat u in deze procedure verwijderd hebt of monteer het losjes zodat u het bij de hand hebt voor seizoensgebonden conversie.

3. Verwijder de 2 R-pennen van de draaipennen waarmee het bestuurdersplatform met de draaibeugel is verbonden (Figuur 51).



   Figuur 51

   1. R-pen
   2. Draaipen

4. Verwijder met twee personen de draaipennen en het bestuurdersplatform (Figuur 51).

   Note: Bewaar het deksel voor seizoensgebonden conversie.

5. Plaats de draaipennen die u eerder verwijderd hebt door het stoelplatform en de draaibeugel, en bevestig met de R-pennen.

1. Zet de bouten en moeren van de aandrijfas van de aftakas los.

2. Verwijder de rolpen en trek de aandrijfas van de as van de tandwielkast (Figuur 52).



   Figuur 52

   1. Aandrijfas
   2. Tandwielkast
   3. Bouten
   4. Eindgaffel

   Note: Bewaar het bevestigingsmateriaal dat u in deze procedure verwijderd hebt of monteer het losjes zodat u het bij de hand hebt voor seizoensgebonden conversie.

1. Verwijder de bouten en 2 beschermplaten om bij de moeren en bouten te komen waarmee het zomerframe aan de machine is bevestigd (Figuur 53).



   Figuur 53

   1. Bouten
   2. Beschermplaat

2. Zet 2 assteunen onder het frame om de achterkant van de machine te ondersteunen (Figuur 54).



   Figuur 54

   Kubota frame getoond

   1. Assteun
   2. Frame

3. Plaats een geschikte opvangbak onder de klep en koppel de hydraulische slangen van de regelklep (Figuur 55).



   Figuur 55

   1. Hydraulische retourslang
   2. Hydraulische toevoerslang

4. Maak de 2 aansluitingen in de regelklep los en rol ze op; berg ze nadien op in de bedieningskast tot de volgende conversie.

5. Monteer de doppen van de winterklepset op de fitting van de regelklep en sluit de slangen af met de meegeleverde doppen.

   Note: Neem gemorste hydraulische vloeistof op.

6. Verwijder de borgring, de bout waarmee de draaipen is bevestigd en de draaipen zodat u de cilinder uit de weg kunt bewegen.



   Figuur 56

   1. Borgring
   2. Hefcilinder
   3. Bout
   4. Draaipen

7. Verwijder de borgmoeren en bouten waarmee het zomerframe is bevestigd aan het frame van de machine (Figuur 57 en Figuur 58).



   Figuur 57

   1. Borgmoer
   2. Bout
   3. Bout


   Figuur 58

   1. Bout
   2. Borgmoer

8. Rol het zomerframe naar voren en stal het voor de volgende seizoensgebonden conversie (Figuur 59).



   Figuur 59

   1. Zomerframe

Note: Bewaar het bevestigingsmateriaal dat u in deze procedure verwijderd hebt of monteer het losjes zodat u het bij de hand hebt voor seizoensgebonden conversie.

Volg deze procedure alleen indien dit vereist wordt door de lokale verkeerswetgeving.

Breng de veiligheidssticker aan op de achterruit zoals getoond in Figuur 60.

Figuur 60

1. Ruitafdichting
2. Veiligheidssticker
3. 25 mm

Note: Zorg dat de montagelocatie schoon is voordat u de schuimrubber afdichtingen aanbrengt.

1. Breng de schuimrubber afdichting achteraan aan op de gehoekte lip achteraan de cabine; zie Figuur 61.



   Figuur 61

   1. Schuimrubber afdichting links midden
   2. Schuimrubber afdichting links achteraan
   3. Schuimrubber afdichting achteraan
   4. Schuimrubber afdichting rechts achteraan
   5. Schuimrubber afdichting rechts midden

2. Monteer de achterste schuimrubber afdichtingen links en rechts aan de binnenhoeken van de onderrand achteraan het cabineframe; zie (Figuur 61).

   Note: De binnenrand van de voorste poten van de schuimrubbers moet ongeveer 3 mm van de binnenrand van de zijdelingse afdichtingspanelen van het cabineframe verwijderd zijn.

3. Lijn de binnenste randen van de middelste schuimrubbers links en rechts uit met de achterste schuimrubbers links en rechts en borg de lipjes (Figuur 61).

   Note: De binnenrand van de voorste poten van de schuimrubbers moet ongeveer 3 mm van de binnenrand van de zijdelingse afdichtingspanelen van het cabineframe verwijderd zijn.

4. Lijn de binnenste randen van de tankschuimrubbers links en rechts uit met de middelste schuimrubbers links en rechts, en vergrendel de lipjes (Figuur 62).

   Note: De binnenrand van de voorste poten van de schuimrubbers moet ongeveer 3 mm van de binnenrand van de zijdelingse afdichtingspanelen van het cabineframe verwijderd zijn.

5. Druk de voorrand van de linkse en rechtse zijschuimrubbers tegen het kanaal en borg de schuine achterrand van de zijschuimrubbers met de tankschuimrubbers (Figuur 62).

   Note: Er kan een beetje speling zijn tussen de tankschuimrubbers en de schuine rand van de zijschuimrubbers.



   Figuur 62

   1. Middelste schuimrubber afdichting
   2. Tankschuimrubber afdichting links
   3. Kanaal
   4. Schuimrubber afdichting links aan de zijkant
   5. Schuimrubber afdichting rechts aan de zijkant
   6. Tankschuimrubber afdichting rechts

6. Centreer de schuimrubber afdichting vooraan op het voorpaneel (Figuur 63).

   Note: Zorg dat de achterrand van de schuimrubber afdichting vooraan uitgelijnd is met de achterste rand van het voorpaneel van het cabineframe.

7. Druk de voorrand van de schuimrubber afdichting vooraan aan de zijkant in de schuimrubber afdichting vooraan en lijn de binnenranden van de schuimrubber afdichting uit met de binnenranden van de afdichtingspanelen van het cabineframe (Figuur 63).



   Figuur 63

   1. Schuimrubber afdichting vooraan aan de zijkant
   2. Schuimrubber afdichting vooraan

1. Gebruik de 4 hijspunten om de cabine boven de machine te hijsen (Figuur 64).



   Figuur 64

   1. Stang van hijstoestel
   2. Voorste hijspunt
   3. Achterste hijspunt

   Note: Zorg ervoor dat het hijstoestel het cabinedak of de headliner niet raakt als het de cabine hijst.

2. Laat de cabine op de machine zakken en zorg ervoor dat de 2 boutopeningen op de voorste steunen zijn uitgelijnd (Figuur 65).



   Figuur 65

   1. Onderste steun
   2. Bout (½" x 3¼")
   3. Ring (½")
   4. Bovenste steun
   5. Flensmoer (½")
   6. Grote ring
   7. Rubberen demper

3. Breng een rubberen demper aan op de montagelocaties (Figuur 65).

4. Gebruik de bout (½" x 3¼"), de grote ring en de flensmoer om de cabine op de machine te monteren (Figuur 65).

5. Draai de bout (½ x 3¼") aan tot de rubberen demper samengedrukt is tot een dikte van 22 mm.

1. Verwijder de 2 bouten waarmee de afdekplaat aan weerszijden van de machine is bevestigd en bewaar ze (Figuur 66).



   Figuur 66

   1. Bout
   2. Afdekplaat

2. Plaats de hefbalk over het cabineframe (Figuur 67).



   Figuur 67

   1. Hijsschroef
   2. Hefbalk

3. Draai afwisselend enkele slagen aan de hijsschroeven tot de cabine naar voren kantelt (Figuur 67).

4. Draai enkele slagen aan de ene hijsschroef en vervolgens aan de andere om de cabine naar voren te kantelen.

1. Lijn het winterframe uit met de machine en rol het achteruit (Figuur 68).



   Figuur 68

   1. Winterframe
   2. Frame van de machine
   3. Assteunen

2. Beweeg de machine met een krik naar boven of naar beneden om de boutopeningen van de machine op gelijke hoogte te brengen met die van het winterframe.

3. Plaats de machine op assteunen (Figuur 68).

4. Gebruik de koppeling, de bout (¾" x 4") en de ring om het winterframe te bevestigen aan het machineframe (Figuur 69).



   Figuur 69

   1. Koppeling
   2. Ring (¾")
   3. Bout (¾" x 4")

5. Draai de bout vast met een torsie van 359 Nm.

1. Draai afwisselend enkele slagen aan de hijsschroeven om de achterkant van de cabine op de machine te laten zakken (Figuur 70).



   Figuur 70

   1. Hijsschroef

2. Gebruik de bout (½" x 3¼") en (¾" x 3½") om de montagebeugel van de cabine losjes aan weerszijden van de rolbeugelbuis te bevestigen (Figuur 71).



   Figuur 71

   1. Flensmoer (½")
   2. Montagebeugel van cabine
   3. Bout (½" x 3¼")
   4. Borgmoer (¾")
   5. Rolbeugelbuis
   6. Bout (¾" x 3½")

   Note: Richt de montagebeugel van de cabine naar de voorzijde van de machine.

3. Breng een rubberen demper aan op de montagelocaties van het cabineframe (Figuur 72).



   Figuur 72

   1. Bout (½" x 3¼")
   2. Grote ring
   3. Rubberen demper
   4. Cabineframe
   5. Montagebeugel van cabine
   6. Flensmoer (½")

4. Gebruik de bout (½" x 3¼"), de grote ring en de flensmoer om de cabine op de machine te monteren (Figuur 72).

5. Draai de bout (½" x 3¼") aan tot de rubberen demper samengedrukt is tot een dikte van 22 mm.

6. Draai de bouten en moeren vast waarmee de steunen van de cabinebevestigingen vastzitten aan de rolbeugelstangen (Figuur 71).

   • Haal de bouten (½" x 3¼") aan met een torsie van 91 tot 113 N·m.

   • Haal de bouten (¾" x 3½") aan met een torsie van 322 tot 396 N·m.

7. Verwijder de hefbalk en monteer de afdekplaat die u eerder opzij hebt gezet (Figuur 66).

1. Leid de sproeierbuis, de toevoerslang van de verwarming en de retourslangen van de verwarming door de pakkingring (Figuur 73).



   Figuur 73

   1. Sproeierbuis
   2. Toevoerslang van verwarming
   3. Retourslang van verwarming
   4. Aftapbuis

2. Sluit de sproeierbuis, de toevoerslang van de verwarming en de retourslang van de verwarming aan op de daartoe voorziene plaatsen.

3. Leid de aftapslang door de pakkingring en omlaag langs de onderste rolbeugelbuis (Figuur 73).

4. Gebruik kabelbinders om de aftapslang aan de rolbeugelbuis te bevestigen.

1. Leid de kabelboom van de cabine naar de kabelboom van de machine (Figuur 74).



   Figuur 74

   1. Kabelboom machine
   2. Kabelboom cabine

2. Sluit de connectoren van de kabelboom van de cabine aan op de passende connectoren van de kabelboom van de machine.

3. Gebruik kabelbinders om de draden te bevestigen.

   Note: Bevestig de kabelboom niet aan hete of bewegende onderdelen.

1. Gebruik de 5 bouten (⅜" x ¾") om de achterplaat te bevestigen aan de machine (Figuur 75).



   Figuur 75

   1. Achterkap
   2. Bout (⅜" x ¾")

   Note: Monteer eerst de middelste en vervolgens de overige bouten.

2. Draai de bouten vast met een torsie van 37 tot 45 N·m.

1. Draai de wielmoeren van de achterwielen los.

2. Gebruik een krik om de achterwielen van de grond te brengen en ondersteun het frame met assteunen (Figuur 76).



   Figuur 76

   1. Assteun
   2. Frame van de machine

3. Verwijder de achterwielen van de machine.

4. Monteer de bout (¾" x 4"); zie Figuur 77.



   Figuur 77

   1. Ring
   2. Bout (¾" x 4")

5. Draai de bout vast met een torsie van 359 N·m.

1. Verwijder de 2 bouten waarmee het bestuurdersplatform aan de machine is bevestigd om toegang te krijgen tot het aansluitmechanisme van de aftakas (Figuur 78).



   Figuur 78

   1. Bout
   2. Bestuurdersplatform

2. Lijn de gaten van de rolpennen uit en schuif de gaffel van de aftakas over de aftakas van het winterframe (Figuur 79).



   Figuur 79

   1. Aftakas
   2. Bout
   3. Gaffel van aftakas
   4. Borgmoer
   5. Spanbus

3. Monteer de rolpen (Figuur 79).

4. Draai de bouten vast om de gaffel aan de as te bevestigen.

5. Gebruik de 2 bouten (5/16" x ¾") die u eerder verwijderd hebt om het bestuurdersplatform te bevestigen aan het winterframe (Figuur 78).

1. Zet bij de tandwielpomp de fitting van de toevoerslang los en draai de fitting naar de voorzijde van de machine (Figuur 80).



   Figuur 80

   1. Tandwielpomp
   2. Toevoerslang

2. Zoek de 2 slangen die u verwijderd hebt van de maaidekhefcilinder en breng de juiste slangovertrek aan op de slangen.

3. Gebruik kabelbinders om de uiteinden van de slangovertrek aan de slang te bevestigen.

4. Leid de slangen naar de voorzijde van de machine (Figuur 81).



   Figuur 81

   1. Buisconnector
   2. Toevoerslang
   3. Tandwielpomp
   4. Regelklep
   5. Retourslang

5. Leid de toevoerslang door de pakkingring en koppel ze aan op de buisconnector (Figuur 82).



   Figuur 82

   1. Doorlopende opening
   2. Toevoerslang
   3. Buis
   4. Retourslang
   5. Regelklep

6. Sluit de retourslang aan op de regelklep (Figuur 82).

7. Draai alle slangaansluitingen vast.

Note: Bevestig de slangen niet aan hete of bewegende onderdelen.

1. Monteer het wiel op de naaf (Figuur 83).



   Figuur 83

   1. Naaf
   2. Wiel
   3. Wielmoer

2. Draai de wielmoeren vast om de wielen aan het frame te bevestigen (Figuur 83).

3. Draai de wielmoeren vast met een torsie van 88 tot 115 N·m; hou daarbij de onderstaande volgorde aan (Figuur 84).



   Figuur 84

1. Zet 2 assteunen onder de achterzijde van het frame om de machine te ondersteunen wanneer u de voorzijde van de machine optilt (Figuur 85).



   Figuur 85

   1. Frame van de machine
   2. Assteun(2)

2. Verwijder de borgmoer en de ring van de tapbout op de aanslag van het draaimechanisme; bewaar de moer en de ring (Figuur 86).



   Figuur 86

   1. Borgmoer
   2. Ring
   3. Tapbout
   4. Aanslag van draaimechanisme

3. Zoek het scharnierpunt voor de werktuigarm van het winterframe (Figuur 87).



   Figuur 87

   1. Hefarm voor werktuig
   2. Scharnierpunt

4. Krik het winterframe op (Figuur 88).



   Figuur 88

   1. Assteun (2)
   2. Scharnierpunt
   3. Krik

5. Plaats het winterframe op assteunen (Figuur 89).



   Figuur 89

   1. Assteun

6. Verwijder de voorwielen (Figuur 89).

7. Leg de rupsbanden om de middelste en de achterste wielen (Figuur 90).



   Figuur 90

   1. Loop van de rupsband
   2. Rupsband

8. Monteer de voorste wielen op het winterframe; zie De wielen monteren.

9. Haal de assteunen weg met een krik en laat de machine neer op de grond.

10. Monteer de borgmoer en de ring op de tapbout van de aanslag van het draaimechanisme (Figuur 91).



    Figuur 91

    1. Borgmoer
    2. Ring
    3. Tapbout
    4. Aanslag van draaimechanisme

11. Draai de moer aan tot 91-113 N·m.

Draai aan de temperatuurregelingsknop om de temperatuur in de cabine te regelen (Figuur 94).

Draai aan de ventilatorregelingsknop om de snelheid van de ventilator te regelen (Figuur 94).

Stelt de cabine in op luchtcirculatie, ofwel lucht aanzuigen van buiten de cabine (Figuur 94).

Met deze schakelaar kunt u de koplampen aan- en uitzetten (Figuur 95).

Gebruik deze schakelaar om de cabinelamp in of uit te schakelen (Figuur 95).

Gebruik deze schakelaar om de gevarenlichten in of uit te schakelen (Figuur 95).

Gebruik deze schakelaar om de richtingaanwijzers in of uit te schakelen (Figuur 95).

Figuur 96

1. Vergrendeling van venster

Til de vergrendelingen op om de ruit te openen (Figuur 96). Druk op de vergrendeling om de ruit de geopende stand te vergrendelen. Druk de vergrendeling uit en omlaag om de achterruit te sluiten en vast te zetten.

Important: Sluit de achterruit voordat u de motorkap opent om schade te voorkomen.

Het linkerpedaal dient om het werktuig omhoog en omlaag te brengen (Figuur 97).

Het rechterpedaal dient om het werktuig te bedienen (Figuur 97).

1. Start de machine en verwijder werktuigen.

   Note: Plaats de machine zodanig dat u het winterframe kunt wegrollen, het zomerframe kunt monteren en de achterkant van de machine kunt optillen met een krik. Bewaar het werktuig volgens de instructies in de Gebruikershandleiding van de fabrikant.

2. Laat de hefarm van het A-frame neer.

3. Maak de accukabel los die aan de minpool (-) van de accu gekoppeld is.

1. Verwijder de 2 bouten waarmee het scherm van de bodemplaat is bevestigd en verwijder het deksel (Figuur 101).



   Figuur 101

   1. Bout
   2. Bestuurdersplatform

2. Verwijder de rolpen en draai de 2 bouten los waarmee de aandrijfas aan de as van de tandwielkast is bevestigd (Figuur 102).



   Figuur 102

   1. Aftakas
   2. Bout
   3. Gaffel van aftakas
   4. Borgmoer
   5. Spanbus

3. Bewaar de rolpen.

1. Zet 2 assteunen onder de achterkant van het machineframe (Figuur 103).



   Figuur 103

   1. Frame van de machine
   2. Assteun

2. Verwijder de borgmoer en de ring van de tapbout in de aanslag van het draaimechanisme (Figuur 104).



   Figuur 104

   1. Borgmoer
   2. Ring
   3. Tapbout
   4. Aanslag van draaimechanisme

3. Plaats een krik onder het scharnierpunt voor het werktuig en krik de voorkant van het frame op tot de middelste wielen naar achteren zwaaien en bijna de achterwielen raken (Figuur 105).



   Figuur 105

   1. Werktuig
   2. Draaipunt van werktuig

4. Ondersteun de voorzijde van het winterframe met assteunen.

5. Verwijder de voorwielen van het winterframe.

6. Verwijder de rupsbanden van het winterframe.

7. Monteer de voorste wielen op het winterframe; zie De wielen monteren.

8. Laat het winterframe op de grond zakken met een krik.

9. Monteer de platte ring (½") en de borgmoer op de aanslag van het draaimechanisme en draai de ring en moer vast (Figuur 104).

1. Plaats een geschikte opvangbak onder de regelklep (Figuur 106).

2. Maak de toevoerslang los van de buisconnector en trek ze uit de doorlopende opening (Figuur 106).



   Figuur 106

   1. Doorlopende opening
   2. Toevoerslang
   3. Buis
   4. Retourslang
   5. Regelklep

3. Maak de retourslang los van de regelklep (Figuur 106).

4. Plaats doppen op de fittings in het geval van langdurige stalling.

Note: Neem eventueel gemorste vloeistof op.

1. Verwijder de 5 bouten waarmee de achterkap is bevestigd aan de cabine (Figuur 107).



   Figuur 107

   1. Achterkap
   2. Bout (⅜" x ¾")

2. Verwijder eventuele kabelbinders waarmee de draad van het hulpaggregaat bevestigd is aan de cabine en trek de draad naar de machine.

3. Koppel de kabelboom van de machine los van de kabelboom van de cabine (Figuur 108).



   Figuur 108

   1. Kabelboom van machine
   2. Kabelboom van cabine

4. Bevestig de kabelbomen in het geval van seizoensgebonden stalling.

1. Koppel de sproeierbuis, de toevoerslang van de verwarming en de retourslang van de verwarming af (Figuur 109).



   Figuur 109

   1. Sproeierbuis
   2. Toevoerslang van verwarming
   3. Retourslang van verwarming
   4. Aftapbuis

2. Verwijder eventuele kabelbinders waarmee de aftapbuis aan de machine is bevestigd (Figuur 109).

3. Trek alle slangen en buizen uit de pakkingringen en bevestig ze in het geval van seizoensgebonden stalling.

4. Sluit de slangen af met slangpluggen in het geval van seizoensgebonden stalling.

5. Vervang de winterpakkingring door de zomerpakkingring (Figuur 110).



   Figuur 110

   1. Winterpakkingring
   2. Zomerpakkingring

6. Monteer de achterplaat; zie De achterplaat monteren.

Note: Neem gemorste olie op.

1. Verwijder de bouten waarmee de montagebeugel van de cabine bevestigd is aan de rolbeugelbuis achteraan het cabineframe (Figuur 111).



   Figuur 111

   1. Flensmoer (½")
   2. Montagebeugel van cabine
   3. Bout (½" x 3¼")
   4. Borgmoer (¾")
   5. Rolbeugelbuis
   6. Bout (¾" x 3½")

2. Verwijder de 2 bouten waarmee de afdekplaat aan weerszijden van de machine is bevestigd (Figuur 112).



   Figuur 112

   1. Afdekplaat
   2. Bout

3. Plaats de hefbalk over het cabineframe (Figuur 113).



   Figuur 113

   1. Hefbalk
   2. Hijsschroef

4. Draai afwisselend enkele slagen aan de hijsschroeven tot de cabine naar voren kantelt (Figuur 113).

1. Verwijder de afdekplaten en bewaar ze (Figuur 114).



   Figuur 114

   1. Bouten
   2. Afdekplaten

2. Krik de achterkant van de machine op zodat u de zomerwielen kunt monteren en ondersteun het frame met assteunen (Figuur 115).



   Figuur 115

   1. Frame van de machine
   2. Assteun

3. Verwijder de achterwielen.

4. Verwijder de bouten en ringen die zich het dichtst bij de achterste naven bevinden (Figuur 116).



   Figuur 116

   1. Bout
   2. Ring

5. Monteer de zomerwielen.

6. Gebruik een krik om de zomerwielen op de grond te laten zakken en ondersteun de achterzijde van het frame met assteunen (Figuur 115).

7. Verwijder de bout, ring en koppeling van het machineframe (Figuur 117).



   Figuur 117

   1. Koppeling
   2. Ring
   3. Bout

8. Rol het winterframe bij het machineframe vandaan (Figuur 118).



   Figuur 118

   1. Winterframe
   2. Machine
   3. Assteunen

9. Monteer de achterplaat op de cabine; zie De achterplaat monteren.

1. Lijn het zomerframe uit met het machineframe en rol het achteruit (Figuur 119).



   Figuur 119

   1. Zomerframe
   2. Frame van de machine

2. Lijn de boutopeningen uit zodat u aan de linkerkant van de machine losjes bouten en afstandsringen kunt monteren (Figuur 121).



   Figuur 120

   1. Borgmoer
   2. Bout (¾" x 4")

3. Lijn de boutopeningen uit zodat u aan de rechterkant van de machine losjes bouten en afstandsringen kunt monteren (Figuur 122).



   Figuur 121

   1. Bout (¾" x 4")
   2. Borgmoer

4. Draai de bouten aan met een torsie van 359 N·m om het zomerframe aan het machineframe te bevestigen.

1. Plaats een geschikte opvangbak onder de klep en koppel de hydraulische slangen van de regelklep.

2. Zet de fitting van de toevoerslang die bevestigd is aan de tandwielpomp los en draai de toevoerslang naar de rechterkant van de machine (Figuur 122).



   Figuur 122

   1. Tandwielpomp
   2. Fitting van toevoerslang

3. Bevestig de hefcilinder van het maaidek aan de draaistang; gebruik hierbij de borgring, de draaipen en de bout (Figuur 123).



   Figuur 123

   1. Borgring
   2. Hefcilinder
   3. Bout
   4. Draaipen

4. Verbind de hydraulische retourslang met de opening die aangeduid is met 'T' op de regelklep (Figuur 124).



   Figuur 124

   1. Hydraulische retourslang
   2. Hydraulische toevoerslang

5. Verbind de hydraulische toevoerslang met de opening die aangeduid is met 'P2' op de regelklep (Figuur 124).

6. Draai alle slangfittingen vast om lekkage te voorkomen.

1. Verbind de aandrijfas met de as van de tandwielkast; gebruik hiervoor de rolpen (Figuur 125).



   Figuur 125

   1. As van tandwielkast
   2. Bout
   3. Gaffel van aftakas
   4. Borgmoer
   5. Spanbus

2. Draai de bouten op de gaffel van de aftakas vast met een torsie van 20 tot 25 N·m.

1. Gebruik de draaipen en de R-pen om het bestuurdersplatform te bevestigen; zie Figuur 126.



   Figuur 126

   1. R-pen
   2. Bestuurdersplatform
   3. Draaipen

2. Gebruik de ring en de R-pen om de hefarm aan de bestuurdersplaat te bevestigen (Figuur 127).



   Figuur 127

   1. Ring
   2. Draaipen
   3. Hefarm
   4. R-pen

3. Gebruik de bouten (¼" x ⅝") om de afdekplaten te bevestigen aan de machine (Figuur 128).



   Figuur 128

   1. Bouten (¼" x ⅝")
   2. Afdekplaten

1. Verwijder de conversierollen aan beide zijden van het zomerframe (Figuur 129).



   Figuur 129

   1. Conversierol

2. Bewaar ze voor de volgende seizoensgebonden conversie.

Note: Vraag iemand om u te helpen bij de montage van de rolbeugel.

1. Breng de gaten in de rolbeugel op een lijn met de gaten in de onderste rolbeugelbuis (Figuur 130).



   Figuur 130

   1. Ankerbout
   2. Koordring
   3. Rolbeugel
   4. Borgpen van scharnier
   5. Onderste rolbeugelbuis
   6. R-pen

2. Monteer de ankerbout en de koordring aan de bovenste openingen in de rolbeugel en de onderste rolbeugelbuis en draai de bout met de hand vast (Figuur 130).

3. Herhaal stap 2 aan de andere kant van de machine.

4. Plaats de borgpennen van het scharnier door de onderste openingen in de rolbeugel en de onderste rolbeugelbuis en bevestig de borgpennen met de R-pennen (Figuur 130).

Sluit de accu aan; zie De accu aansluiten.

Note: Raadpleeg de Gebruikershandleiding van de machine voor de geschikte smeernippels.

1. Parkeer de maaimachine op een horizontaal oppervlak, schakel de aftakas uit en stel de parkeerrem in werking.

2. Zet de motor af, verwijder het contactsleuteltje en wacht totdat alle bewegende onderdelen tot stilstand zijn gekomen voordat u de bestuurderspositie verlaat.

3. Reinig de smeernippels met een doek.

   Note: Verwijder indien nodig verf van de voorkant van de fitting.

4. Sluit een smeerpistool aan op de smeernippel en spuit vet in de nippels totdat er vet bij de lagers naar buiten komt.

5. Veeg overtollig vet weg.

Raadpleeg de bij de cabine geleverde Gebruikershandleiding voor aanwijzingen in verband met zekeringen.

Als er problemen zijn met het elektrische systeem van de machine, moet u de zekeringen controleren. Verwijder alle zekeringen één voor één uit de zekeringhouder en controleer de zekeringen om te bepalen of ze gesprongen (doorgebrand) zijn. Als u een zekering moet vervangen, dient u altijd een zekering van hetzelfde type en hetzelfde ampère te plaatsen als de oude zekering, omdat anders schade aan het elektrische systeem kan ontstaan.

Note: Als er vaak een zekering doorbrandt, komt dit waarschijnlijk door een kortsluiting in het elektrische systeem en moet dit worden gerepareerd door een vakbekwame onderhoudstechnicus.

Important: Controleer de luchtdruk in banden voordat u de machine gebruikt.

Controleer of de bandenspanning 2,41 bar bedraagt; zie Figuur 131.

Note: Ongelijke bandenspanning kan leiden tot tractieverlies. Als de machine tractie verliest, moet u de bandenspanning verhogen tot 3,45 bar om de rupsbanden strakker te spannen.

Figuur 131

Important: Wees voorzichtig in de buurt van de afdichtingen en verlichting van de cabine (Figuur 132).Als u een hogedrukreiniger gebruikt, hou de spuitstok dan minstens 0,6 m van de machine vandaan. Richt de hogedrukreiniger niet rechtstreeks op de afdichtingen en verlichting van de cabine of onder de overhang aan de achterzijde.

Figuur 132

1. Afdichting
2. Verlichting
3. Breng de spuitstok niet dichter dan 0,6 m.
4. Richt de hogedrukreiniger niet onder de overhang aan de achterzijde.

1. Verwijder de duimschroeven en de roosters van de luchtfilters in en achter de cabine (Figuur 133 en Figuur 134).



   Figuur 133

   1. Filter
   2. Rooster
   3. Duimschroef


   Figuur 134

   1. Filter
   2. Rooster
   3. Duimschroef

2. Reinig de filters door er schone, olievrije perslucht door te blazen.

   Important: Als er in een filter een gat, scheur of andere beschadiging zit, moet deze worden vervangen.

3. Installeer de filters en het rooster en zet ze vast met de duimschroeven.
