Kit de conversion GeoLink®

Pulvérisateur de gazon Multi Pro® 1750 ou 5800

Model No. 41691-Serial No. and Up

Montage

Préparation de la machine

Voir le Manuel de l'utilisateur de la machine.

  1. Garez la machine sur une surface plane et horizontale, et serrez le frein de stationnement.

  2. Coupez le moteur, retirez la clé et débranchez la batterie ; voir le Manuel de l'utilisateur de la machine.

Dépose des composants existants

Déposez le récepteur de navigation, l’antenne et les supports de la machine.

g450253

Figure 1

MultiPro 5800

g450252

Figure 2

Multi-Pro 5800

g450251

Figure 3

MultiPro 1750

Montage du récepteur de navigation

Pièces nécessaires pour cette opération:

Récepteur de navigation1
Support de récepteur (Multi Pro 5800)1
Support de récepteur (Multi Pro 1750)1
Boulons (M5)4
Rondelle4

Montage du récepteur de navigation sur le modèle Multi Pro 5800

  1. Fixez le récepteur sur son support à l'aide de 4 boulons (M5) et 4 rondelles.

    Note: Vérifiez que les flèches sont dirigées vers l'avant de la machine.

    g423319

    Figure 4

  2. Placez la flèche sur le support du récepteur en face du centre de l'arceau de sécurité et fixez l'ensemble sur la structure ROPS à l'aide des 4 étriers filetés et contre-écrous retirés précédemment.

    g412964

    Figure 5

    1. Ces deux mesures doivent être identiques.

Montage du récepteur de navigation sur le modèle Multi Pro 1750

Fixez le récepteur sur son support à l'aide de 4 boulons (M5) et 4 rondelles.

Note: Vérifiez que les flèches sont dirigées vers l'avant de la machine.

g421249

Figure 6

Montage de l'adaptateur de faisceau

Pièces nécessaires pour cette opération:

Adaptateur de faisceau1

  1. Acheminez la branche de 302 cm du faisceau de données de navigation et électrique le long du tube droit de la structure ROPS, en orientant le connecteur à 12 douilles (gris) et le connecteur à 12 douilles (noir) vers le haut et le récepteur de navigation.

  2. Branchez les 2 connecteurs sur la face allongée du connecteur à 12 douilles du faisceau de données étiqueté avec les 2 fentes de connexion dans le faisceau adaptateur.

    g420537

    Figure 7

  3. Branchez le faisceau adaptateur dans le récepteur.

Installation des antennes sur la machine

Pièces nécessaires pour cette opération:

Support d'antenne1
Antenne à gain élevé (vendues séparément)1

Montage des antennes de modem

  1. Montez le support de l'antenne de modem sur l'arceau de sécurité.

    g413025

    Figure 8

    MultiPro 5800

    g421243

    Figure 9

    MultiPro 1750

  2. Nettoyez les traces de graisse ou d'huile sur la surface de montage de l'antenne.

  3. Retirez la pellicule de protection du revêtement adhésif double face et collez l'antenne sur son support.

    g420496

    Figure 10

    MultiPro 5800

    g421244

    Figure 11

    MultiPro 1750

  4. Fixez l'antenne et le faisceau sur le support avec 3 attache-câbles.

    g421742

    Figure 12

  5. Placez l'antenne à gain élevé sur l'arceau de sécurité.

    g423316

    Figure 13

    MultiPro 5800

    g422946

    Figure 14

    MultiPro 1750

Acheminement des faisceaux d'antenne du modem (MultiPro 1750)

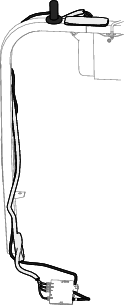

  1. Faites passer les faisceaux d'antenne du modem sur la droite, le long de l'arceau de sécurité.

    g422945

    Figure 15

    g422946

    Figure 16

  2. Faites descendre le faisceau vers l'avant.

    g314602

    Figure 17

    1. Connecteurs (faisceau d'antenne de modem)

Acheminement des faisceaux d'antenne du modem (MultiPro 5800)

  1. Faites passer les faisceaux d'antenne du modem sur la droite, le long de l'arceau de sécurité.

    g423316

    Figure 18

  2. Faites descendre le faisceau vers l'avant.

Pose du support de l’écran (Multi Pro 5800 seulement)

Pièces nécessaires pour cette opération:

Support de l'écran1
Boulon (5/16" x ¾")4
Écrou (5/16")4

Montage du support à rotule

  1. Déposez l’écran et le support à rotule existants

    g451259

    Figure 19

  2. Montez le support sur la planche de bord avec les 4 boulons (5/16" x ¾") et fixez-le sur la plaque de renfort avec 4 écrous à (5/16").

    g449955

    Figure 20

  3. Fixez légèrement la plaque de renfort à l'aide des 2 vis à tête tronconique cruciforme (¼" x 1") et du contre-écrou à embase (¼") retirés précédemment.

  4. Serrez les boulons à embase, les vis à tête tronconique cruciforme et les contre-écrous à embase à un couple de 11,63 à 14,35 N·m.

Montage de l'écran d'affichage

Pièces nécessaires pour cette opération:

Écran d'affichage1
Support à rotule1
Bras de l'écran1

  1. Engagez la rotule de l'écran et le support à rotule situé sur la machine dans le bras de l'écran.

    g422949

    Figure 21

  2. Ajustez la position de l'écran pour qu'il soit visible par l'utilisateur de la machine, et serrez le bouton du bras de l'écran à la main.

Acheminement du faisceau de données du modem

Pièces nécessaires pour cette opération:

Faisceau de données du modem – 300 cm1

Branchement du faisceau de données du modem sur l'écran

Vissez le connecteur du faisceau du modem dans l'écran.

g420566

Figure 22

Acheminement du câble de données du modem (Multi Pro 5800)

  1. Faites passer le câble de données du modem dans le compartiment de rangement.

  2. Acheminez le câble de données du modem le long du faisceau de la machine et à travers le passe-câble du plancher.

    g310208

    Figure 23

    1. Câble de données du modem
    2. Passe-câble (panneau de plancher)

  3. Fixez le câble de données du modem sur le faisceau de la machine avec 4 attache-câbles.

  4. Au bas de la machine, acheminez le câble de données du modem vers l'arrière, le long du faisceau de la machine.

    g310209

    Figure 24

    1. Câble de données du modem
    2. Arrière de la machine
    3. Passe-câble (panneau de plancher)

  5. À l'arrière du radiateur, acheminez le câble de données du modem vers le haut.

    g310210

    Figure 25

    1. Câble de données du modem

  6. Fixez le câble de données du modem sur le faisceau de la machine avec 4 attache-câbles.

  7. Acheminez le câble de données du modem le long du faisceau d'alimentation du modem, puis faites-le ressortir sur le côté droit de la machine, et entre le support du réservoir de carburant et l'aile avant droite.

    g310211g310212

    Figure 26

    1. Câble de données du modem
    2. Faisceau d'alimentation du modem

Acheminement du câble de données du modem (Multi Pro 1750)

  1. Acheminez le faisceau de données du modem le long du faisceau de données de l'écran.

  2. Acheminez le faisceau de données du modem sous le tube de support amortisseur de la machine.

  3. Acheminez le faisceau de données du modem en travers de l'arrière des relais et vers le bas.

    g315307

    Figure 27

    1. Faisceau de données (console de commande)
    2. Faisceau de données du modem

  4. Placez le connecteur à 4 broches étiqueté du faisceau de données du modem près des 4 connecteurs du faisceau d'antenne du modem, comme montré.

    g315308

    Figure 28

    1. Connecteurs (faisceau d'antenne de modem)
    2. Connecteur à 4 broches (étiqueté – faisceau de données du modem)

Installation du modem CL-55

Pièces nécessaires pour cette opération:

Modem CL-551

Installation du modem sur la machine (MultiPro 5800)

  1. Fixez le modem sur le support à l'aide de 2 boulons (nº 10 x 1¾"), 2 rondelles et 2 contre-écrous (nº 10).

    g423318

    Figure 29

  2. Placez le support du modem devant le panneau droit du boîtier du siège, par dessus la tête des boulons.

    Important: Veillez à faire passer les faisceaux dans le support du modem.

    g338608

    Figure 30

    1. Support du modem
    2. Panneau droit du boîtier de siège

Installation du modem sur la machine (MultiPro 1750)

  1. Retirez la fixation enfichable qui maintient le faisceau de câblage de la machine sur le support de la béquille.

    g315555

    Figure 31

    1. Fixation enfichable (faisceau de la machine)
    2. Support de béquille

  2. Fixez le modem sur le support à l'aide de 2 boulons (nº 10-24 x 1⅜") et 2 écrous (nº 10-24).

    g422629

    Figure 32

  3. Placez le support du modem sous le support de la béquille et derrière la bride du cadre de la machine.

    g422628

    Figure 33

Branchement du faisceau d'antenne sur le modem

  1. Branchez le connecteur coaxial du faisceau d'antenne du modem étiqueté dans la prise coaxiale du modem CL-55 étiquetée WIFI/BT, et serrez le connecteur coaxial.

    g310538

    Figure 34

    1. Connecteur coaxial (étiqueté – faisceau de données du modem)
    2. Connecteur enfichable coaxial bleu (étiqueté – faisceau d'antenne du modem)
    3. Connecteur enfichable coaxial violet (étiqueté – faisceau d'antenne du modem)
    4. Connecteur enfichable coaxial rouge (étiqueté – faisceau d'antenne du modem)

  2. Insérez le connecteur enfichable coaxial bleu du faisceau d'antenne du modem étiqueté dans le connecteur du modem CL-55 étiqueté jusqu'à ce que les connecteurs s'enclenchent solidement l'un dans l'autre.

  3. Insérez le connecteur enfichable coaxial violet du faisceau d'antenne du modem étiqueté dans le connecteur du modem CL-55 étiqueté jusqu'à ce que les connecteurs s'enclenchent solidement l'un dans l'autre.

  4. Insérez le connecteur enfichable coaxial rouge du faisceau d'antenne du modem étiqueté LTE-2 dans le connecteur du modem CL-55 étiqueté 4G DIV jusqu'à ce que les connecteurs s'enclenchent solidement l'un dans l'autre.

Branchement des faisceaux de données et d'alimentation sur le modem

  1. Branchez le connecteur à 4 broches du faisceau de données du modem étiqueté sur le connecteur à 4 douilles (non marqué) du modem CL-55, et serrez l'écrou moleté du connecteur.

    g310539

    Figure 35

    1. Connecteur à 4 broches (étiqueté – faisceau de données du modem)
    2. Connecteur à 4 douilles (sans marque – modem CL-55)
    3. Connecteur à 18 douilles (étiqueté – faisceau d'alimentation du modem)
    4. Connecteur à 18 broches (modem CL-55)

  2. Branchez le connecteur à 18 douilles du faisceau d'alimentation du modem étiqueté sur le connecteur à 18 broches du modem CL-55.

Alimentation des composants GeoLink

  1. Rebranchez la batterie ; voir le Manuel de l'utilisateur de la machine.

  2. Tournez la clé en position CONTACT.

  3. Vérifiez que les composants suivants indiquent qu'ils sont alimentés :

    • Console de commande – affiche graphiques et texte

      g423361

      Figure 36

    • Récepteur satellite – le témoin PWR s'allume

      g423320

      Figure 37

    • Modem – les LED s'allument

      g306264

      Figure 38

      MultiPro 5800

      1. LED (base du siège passager)
      g316148

      Figure 39

      MultiPro 1750

      1. LED

    • Contrôleur de section automatique – le témoin d'éTAT s'allume

      g302923

      Figure 40

      1. Arrière de la machine
      2. Témoin d'éTAT (contrôleur de section automatique)

  4. Tournez la clé de contact à la position ARRêT.

  5. Vérifiez que l'alimentation est coupée pour les composants suivants :

    • Console de commande

    • Récepteur satellite

    • Contrôleur de section automatique

Terminer l'installation du logiciel

Voir le Guide du logiciel pour la version 5.02 et les suivantes.
