Glas-Windschutzscheibe und Scheibenwischer-Kit

1. Stellen Sie die Maschine auf einer ebenen Fläche ab.

2. Stellen Sie den Ganghebel auf die P-Stellung (Parken).

3. Stellen Sie den Motor ab und ziehen Sie den Zündschlüssel ab.

Für diesen Arbeitsschritt erforderliche Teile:

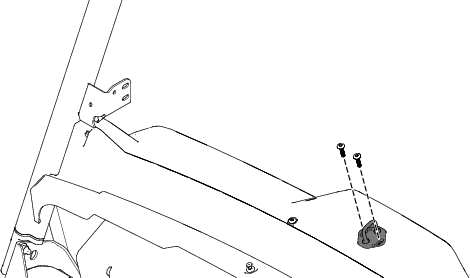

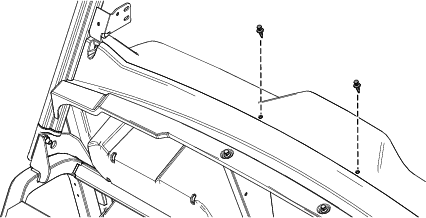

1. Entfernen Sie die beiden Kunststoffnieten aus dem Armaturenbrett (Bild 1).



   Bild 1

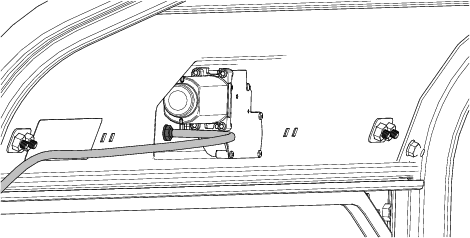

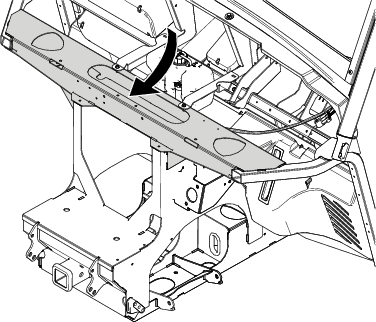

2. Verwenden Sie die Schließösenhalterung als Schablone, markieren und bohren Sie zwei Löcher (5/16“) in das Armaturenbrett (Bild 2).



   Bild 2

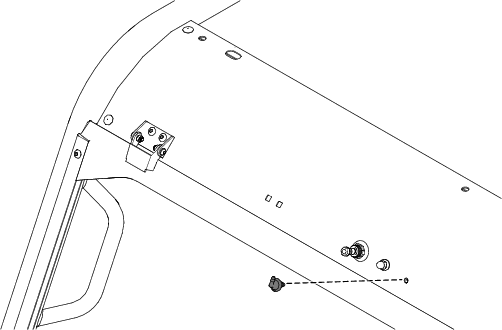

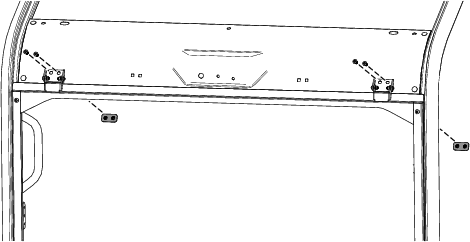

3. Befestigen Sie die Schließösenhalterung mit zwei Torx-Schrauben (M6 x 25 mm) und zwei Unterlegscheiben (6 mm) am Armaturenbrett, wie in Bild 3 dargestellt.

4. Ziehen Sie beiden Torx-Schrauben auf ein Drehmoment von 3,6 bis 4,5 N·m an.



   Bild 3

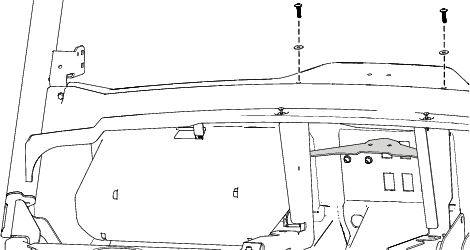

5. Befestigen Sie die Schließöse locker mit zwei Torx-Schrauben (M6 x 25 mm) am Armaturenbrett, wie in Bild 4 dargestellt.

   Ziehen Sie die Schrauben erst später fest.



   Bild 4

Für diesen Arbeitsschritt erforderliche Teile:

Important: Der Einbau der Windschutzscheibe muss durch zwei Personen erfolgen.

1. Richten Sie die Windschutzscheibe auf die Öffnung an der Maschine aus.

2. Befestigen Sie die Windschutzscheibe lose mit den beiden Mutterplatten (8 mm) und vier Flachkopfschrauben (M8 x 20 mm), wie in Bild 5 dargestellt.

   Stellen Sie sicher, dass die Windschutzscheibe auf jeder Seite des Überrollschutzes gleichmäßig ausgerichtet ist, wenn Sie die Befestigungselemente anbringen.



   Bild 5

3. Wenn die Windschutzscheibe auf gleicher Höhe mit dem Überrollschutz sitzt, ziehen Sie die vier Schrauben (M8 x 20 mm) auf ein Drehmoment von 26 N·m fest.

Für diesen Arbeitsschritt erforderliche Teile:

1. Befestigen Sie einen Lagerschuh am rechten Windschutzscheibenrahmen mit einer Flachkopfschraube (M6 x 10 mm), wie in Bild 6 dargestellt.

   Note: Es wird empfohlen, das untere Loch am Windschutzscheibenrahmen zu verwenden.

2. Befestigen Sie einen Lagerschuh an der rechten Halterung der Türverriegelung mit einer Flachkopfschraube (M6 x 10 mm), wie in Bild 6 dargestellt.

3. Wiederholen Sie die Schritte 1 und 2 an der anderen Seite.

4. Ziehen Sie die vier Flachkopfschrauben (M6 x 10 mm) auf ein Drehmoment von 11 N·m fest.



   Bild 6

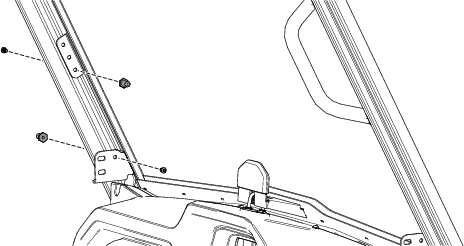

5. Befestigen Sie die beiden Gasdruckfedern an den Lagerschuhen (Bild 7).

   Stellen Sie sicher, dass Sie die Gasdruckfedern korrekt ausrichten, wie in Bild 7 dargestellt.



   Bild 7

   Erweiterte Ansicht dargestellt

   1. Windschutzscheibenrahmen
   2. Kolbenstange
   3. Überrollschutzhalterung

1. Stellen Sie bei Bedarf die Schließöse ein, und vergewissern Sie sich, dass die Windschutzscheibe richtig einrastet.

2. Ziehen Sie die beiden Torx-Schrauben (M6 x 25 mm) auf ein Drehmoment von 11 N·m fest.

Für diesen Arbeitsschritt erforderliche Teile:

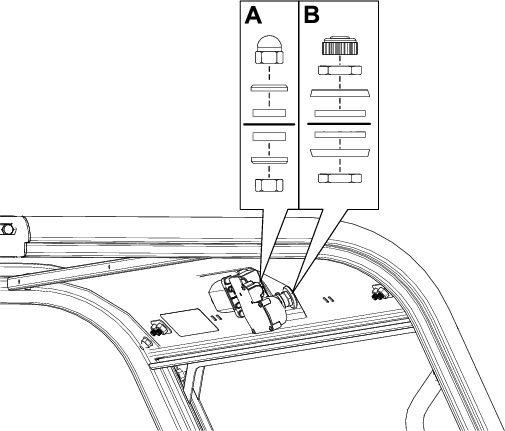

1. Befestigen Sie den Scheibenwischermotor mit den mitgelieferten Befestigungselementen an der vorderen Querstrebe des Überrollschutzes (Bild 8).

   Kasten A zeigt die Befestigungselemente, die zur Befestigung des Scheibenwischermotorgehäuses benötigt werden. Kasten B enthält die Befestigungselemente, die zur Befestigung des Scheibenwischermotors und des Scheibenwischerarms benötigt werden.

   Die Querstrebe ist als durchgezogene, schwarze Linie in den Kasten A und B von Bild 8 dargestellt.



   Bild 8

2. Befestigen Sie die Spritzwanddurchführung an der vorderen Querstrebe des Überrollschutzes mit der mitgelieferten Unterlegscheibe und Mutter (Bild 9).

   Ziehen Sie die Mutter handfest an.



   Bild 9

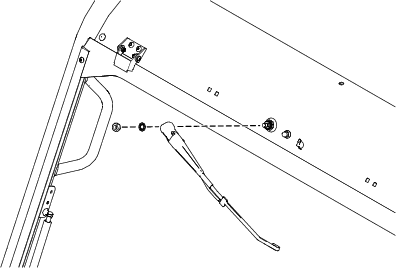

3. Halten Sie das Ende des Scheibenwischerarms mit einem Lappen fest und befestigen Sie den Scheibenwischerarm mit der Mutter und der Sicherungsscheibe der Motorbaugruppe am Motor (Bild 10).



   Bild 10

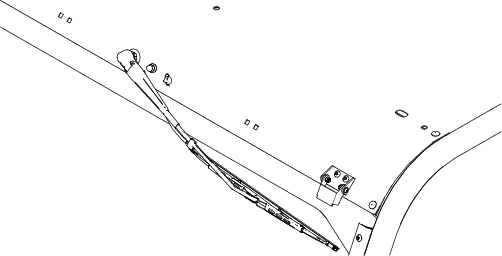

4. Befestigen Sie das Scheibenwischerblatt am Haken des Scheibenwischerarms (Bild 11).



   Bild 11

5. Befestigen Sie die Schlauchleitung am Scheibenwischerarm und an der Spritzwanddurchführung (Bild 12).



   Bild 12

6. Installieren Sie den Kabelkanal und verlegen Sie die Schlauchleitung durch den Kanal; siehe Einbau des Kabelkanals in der Installationsanleitung des Dachkonsolen-Kits (Modell 08130).

7. Schließen Sie die Schlauchleitung an der Spritzwanddurchführung an (Bild 13).



   Bild 13

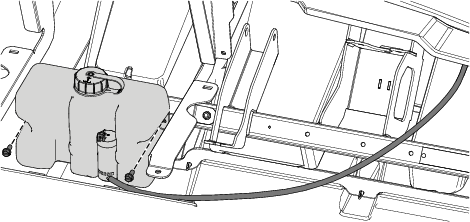

8. Befestigen Sie den Scheibenwaschwassertank mit zwei Sechskant-Scheibenkopfschrauben (¼" x ⅝") an der vorderen Rahmensäulenhalterung, wie in Bild 14 dargestellt.

9. Schließen Sie die Schlauchleitung an den Scheibenwaschwassertank an (Bild 14).



   Bild 14

10. Schließen Sie den Kabelbaumstecker der Maschine mit der Bezeichnung am Scheibenwaschwassertank an.

    Der Stecker des Kabelbaums befindet sich unter der Stoßdämpferbrücke des vorderen Rahmens (Bild 15).



    Bild 15

11. Füllen Sie den Scheibenwaschwassertank mit der entsprechenden klimaverträglichen Scheibenwaschflüssigkeit.

Für diesen Arbeitsschritt erforderliche Teile:

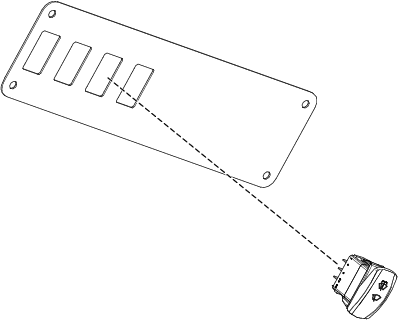

1. Bringen Sie den Schalter in die Öffnung der Konsolenschalterhalterung (Bild 16) des Dachkonsolen-Kits (Modell 08130) ein.



   Bild 16

2. Befestigen Sie die Konsolenschalterhalterung und die verbleibenden drei Steckerverbinder; siehe die Installationsanleitung des Dachkonsolen-Kits (Modell 08130).

3. Schließen Sie den Schalter an den mit gekennzeichneten Anschluss des Kabelbaums des Dachkonsolen-Kits an; siehe Verlegen des Kabelbaums und Einbau der Innenraumbeleuchtung in der Installationsanleitung des Dachkonsolen-Kits (Modell 08130).

Untere Stellung: Scheibenwischer aus

Mittelstellung: Scheibenwischer läuft kontinuierlich

Obere Stellung: Sprüht Scheibenwaschanlagenflüssigkeit auf die Windschutzscheibe
