Glasforrude- og vinduesviskersæt

1. Parker maskinen på en plan flade.

2. Flyt gearstangen til positionen P (Parkering).

3. Sluk motoren, og tag nøglen ud.

Dele, der skal bruges til dette trin:

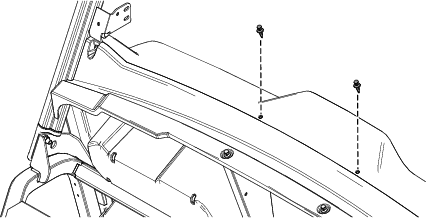

1. Fjern de 2 plastnitter fra instrumentpanelet (Figur 1).



   Figur 1

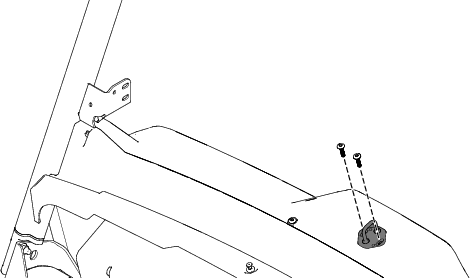

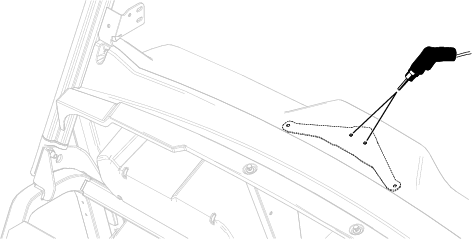

2. Brug låsens monteringsbeslag som skabelon til at markere og derefter bore 2 huller (5/16") i instrumentpanelet (Figur 2).



   Figur 2

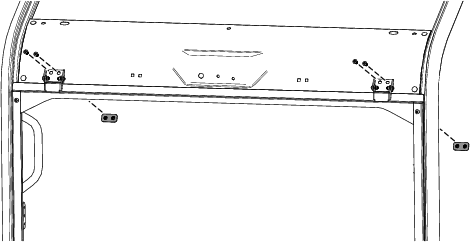

3. Fastgør låsens monteringsbeslag til instrumentpanelet med 2 torx-skruer (M6 x 25 mm) og 2 spændeskiver (6 mm) som vist i Figur 3.

4. Tilspænd de 2 torx-skruer (M6 x 25 mm) med et moment på 3,6 til 4,5 Nm.



   Figur 3

5. Monter låsen løst på instrumentpanelet med 2 torx-skruer (M6 x 25 mm) som vist i Figur 4.

   Vent med at tilspænde boltene.



   Figur 4

Dele, der skal bruges til dette trin:

Important: Der skal 2 personer til ved montering af forruden.

1. Ret forruden ind efter åbningen på maskinen.

2. Fastgør forruden løst med 2 møtrikplader (8 mm) og 4 rundhovedede bolte (M8 x 20 mm) som vist i Figur 5.

   Sørg for, at forruden sidder lige på hver side af styrtbøjlesystemet, når du monterer fastgørelsesanordningerne.



   Figur 5

3. Når forruden sidder lige i forhold til styrtbøjlesystemet, skal du tilspænde de 4 rundhovedede bolte (M8 x 20 mm) til et moment på 26 Nm.

Dele, der skal bruges til dette trin:

1. Fastgør et stiverbeslag i højre side af forruderammen med en rundhovedet bolt (M6 x 10 mm) som vist i Figur 6.

   Note: Det anbefales at bruge det nederste hul på forruderammen.

2. Fastgør et stiverbeslag til det højre dørlåsebeslag med en rundhovedet bolt (M6 x 10 mm) som vist i Figur 6.

3. Gentag trin 1 og 2 på den anden side.

4. Tilspænd de 4 rundhovedede bolte (M6 x 10 mm) til et moment på 11 Nm.



   Figur 6

5. Fastgør de 2 gasfjedre til stiverbeslagene (Figur 7).

   Sørg for at vende gasfjederen som vist i Figur 7.



   Figur 7

   Udvidet visning vises

   1. Forruderamme
   2. Stempelstang
   3. Styrtbøjlebeslag

1. Juster om nødvendigt låsen, og sørg for, at forruden låser korrekt.

2. Tilspænd de 2 torx-skruer (M6 x 25 mm) med et moment på 11 Nm.

Dele, der skal bruges til dette trin:

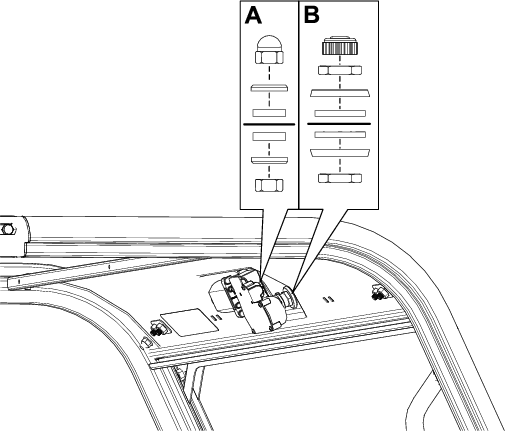

1. Fastgør viskemotoren til styrtbøjlesystemets forreste krydsforbindelse med fastgørelsesanordningerne, der leveres sammen med motoren (Figur 8).

   Boks A viser de fastgørelsesanordninger, der er nødvendige for at fastgøre viskemotorens hus. Boks B viser de fastgørelsesanordninger, der er nødvendige for at fastgøre viskermotoren og viskerarmen.

   Krydsforbindelsen vises som en solid, sort streg i boks A og B i Figur 8.



   Figur 8

2. Fastgør skotfittingen til styrtbøjlesystemets forreste krydsforbindelse med spændeskiven og møtrikken, der følger med fittingen (Figur 9).

   Spænd møtrikken med hånden.



   Figur 9

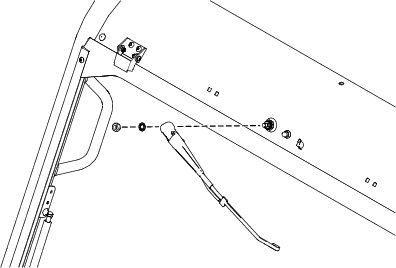

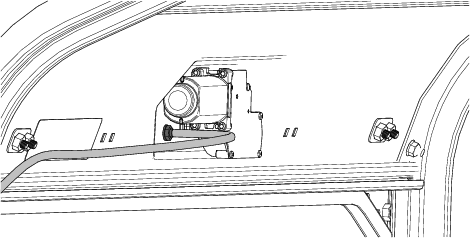

3. Mens du holder i enden af viskerarmen med en klud, skal du fastgøre viskerarmen til motoren med møtrikken og sikringsskiven fra motorenheden (Figur 10).



   Figur 10

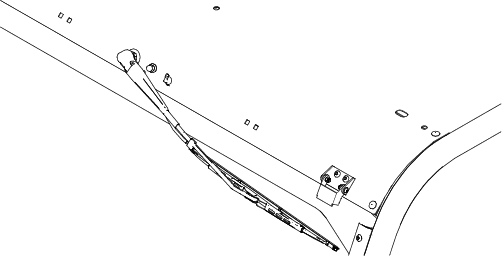

4. Fastgør viskerbladet til krogen på viskerarmen (Figur 11).



   Figur 11

5. Fastgør slangetilslutningen på viskerarmen til skotfittingen (Figur 12).



   Figur 12

6. Monter kabelkanalen, og før viskerslangen gennem kanalen. Se proceduren Montering af kabelkanalen i monteringsvejledningen til sættet med den overliggende konsol (model 08130).

7. Tilslut viskerslangen til skotfittingen (Figur 13).



   Figur 13

8. Fastgør sprinklervæskeflasken til monteringsbeslaget til ratstammen, der sidder på den forreste del af rammen, med de 2 sekskantede skivehovedbolte (¼" x ⅝") som vist i Figur 14.

9. Tilslut viskerslangen til sprinklervæskeflasken (Figur 14).



   Figur 14

10. Tilslut maskinens ledningsnetstik mærket til sprinklervæskeflasken.

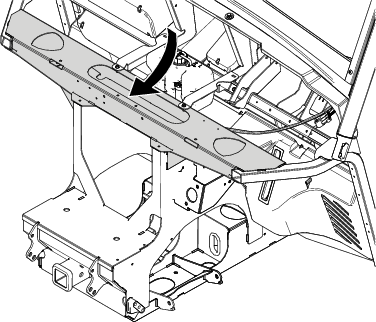

    Du finder ledningsnetstikket under stødtårnet, der sidder på den forreste del af rammen (Figur 15).



    Figur 15

11. Fyld sprinklervæskeflasken med den korrekte, klimakompatible sprinklervæske.

Dele, der skal bruges til dette trin:

1. Monter kontakten i åbningen på konsollens kontaktbeslag (Figur 16) fra sættet med den overliggende konsol (model 08130).



   Figur 16

2. Fastgør konsollens kontaktbeslag og de resterende 3 stik. Se monteringsvejledningen til sættet med den overliggende konsol (model 08130).

3. Tilslut kontakten til ledningsnetstikket mærket fra sættet med den overliggende konsol. Se proceduren Føring af ledningsnettet og montering af ovenlyset i monteringsvejledningen til sættet med den overliggende konsol (model 08130).

Sænket position – Visker slået fra

Midterste position – Kør viskeren kontinuerligt

Hævet position – Sprøjt sprinklervæske kortvarigt efter behov
