Kit de parabrisas de cristal y lavaparabrisas

1. Aparque la máquina en una superficie nivelada.

2. Cambie la palanca de la transmisión a la posición P (Aparcar).

3. Apague el motor y retire la llave.

Piezas necesarias en este paso:

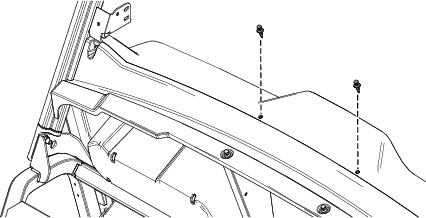

1. Retire los 2 remaches de plástico del salpicadero (Figura 1).



   Figura 1

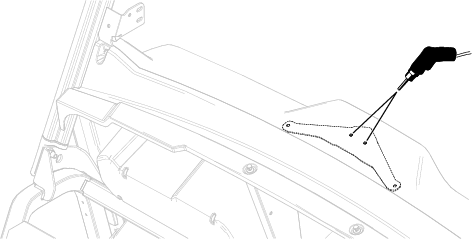

2. Utilizando el soporte de montaje del cierre como plantilla, marque y perfore 2 orificios (5/16") en el salpicadero (Figura 2).



   Figura 2

3. Instale el soporte de montaje del cierre en el salpicadero con 2 tornillos Torx (M6 x 25 mm) y 2 arandelas (6 mm), tal y como se muestra en la Figura 3.

4. Apriete los 2 tornillos Torx (M6 x 25 mm) a entre 3,6 y 4,5 N∙m.



   Figura 3

5. Instale provisionalmente el cierre en el salpicadero con 2 tornillos Torx (M6 x 25 mm), tal y como se muestra en la Figura 4.

   No apriete los pernos hasta después.



   Figura 4

Piezas necesarias en este paso:

Important: Se necesitan 2 personas para instalar el parabrisas.

1. Alinee el parabrisas con la abertura sobre la máquina.

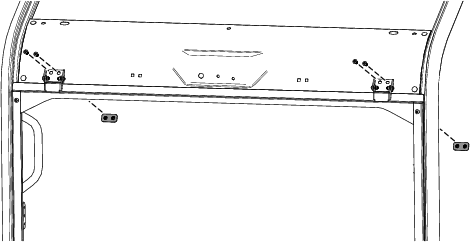

2. Instale provisionalmente el parabrisas con 2 placas de tuerca (8 mm) y 4 pernos con cabeza de botón (M8 x 20 mm), tal y como se muestra en la Figura 5.

   Asegúrese de que el parabrisas esté nivelado a cada lado del ROPS al instalar los cierres.



   Figura 5

3. Cuando el parabrisas esté nivelado con el ROPS, apriete los 4 pernos de cabeza de botón (M8 x 20 mm) a 26 N∙m.

Piezas necesarias en este paso:

1. Instale un soporte de puntal en el bastidor del parabrisas derecho con un perno de cabeza de botón (M6 x 10 mm), tal y como se muestra en la Figura 6.

   Note: Se recomienda utilizar el orificio inferior del bastidor del parabrisas.

2. Instale un soporte de puntal en el soporte del cierre de la puerta derecha con un perno con cabeza de botón (M6 x 10 mm), tal y como se muestra en la Figura 6.

3. Repita los pasos 1 y 2 al otro lado.

4. Apriete los 4 pernos de cabeza de botón (M6 x 10 mm) a 11 N∙m.



   Figura 6

5. Monte los 2 resortes a presión de gas en los soportes de puntal (Figura 7).

   Asegúrese de orientar el resorte a presión de gas como se muestra en la Figura 7.



   Figura 7

   Vista con pistón extendido

   1. Bastidor del parabrisas
   2. Varilla del pistón
   3. Soporte del ROPS

1. Si es necesario, ajuste el cierre y asegúrese de que el parabrisas se cierra correctamente.

2. Apriete los 2 tornillos Torx (M6 x 25 mm) a 11 N∙m.

Piezas necesarias en este paso:

1. Monte el motor del limpiaparabrisas en el enlace transversal del ROPS delantero con las fijaciones suministradas con el motor (Figura 8).

   El cuadro A representa las fijaciones necesarias para montar la carcasa del motor del limpiaparabrisas. El cuadro B representa las fijaciones necesarias para montar el brazo y el motor del limpiaparabrisas.

   El enlace transversal se muestra como una línea negra continua en el cuadro A y B de Figura 8.



   Figura 8

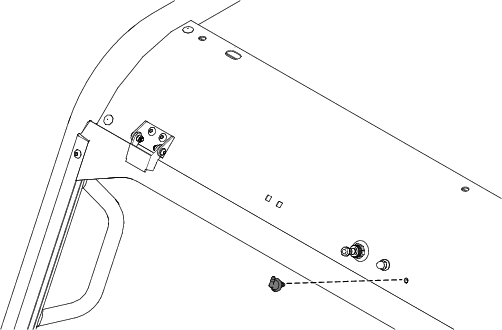

2. Monte el pasamuros al enlace transversal del ROPS delantero con la arandela y la tuerca incluidas con el pasamuros (Figura 9).

   Apriete a mano la tuerca.



   Figura 9

3. Mientras sostiene el extremo del brazo del limpiaparabrisas con un trapo, monte el brazo del limpiaparabrisas al motor con la tuerca y la arandela de freno del conjunto del motor (Figura 10).



   Figura 10

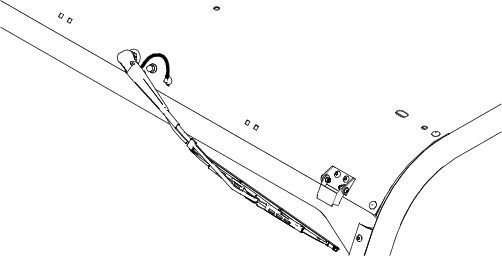

4. Fije la escobilla en el gancho en el brazo del limpiaparabrisas (Figura 11).



   Figura 11

5. Conecte la manguera del brazo del limpiaparabrisas al pasamuros (Figura 12).



   Figura 12

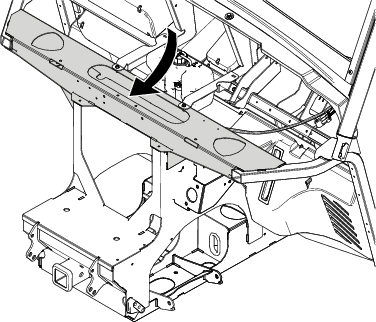

6. Instale el canal de conducción de cables y enrute la manguera del limpiaparabrisas a través del canal de conducción; consulte el procedimiento Instalación del canal de conducción de cables en las Instrucciones de instalación del Kit de consola superior (Modelo 08130).

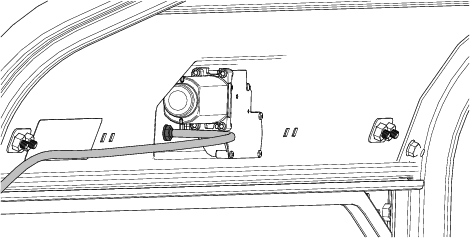

7. Conecte la manguera del limpiaparabrisas al pasamuros (Figura 13).



   Figura 13

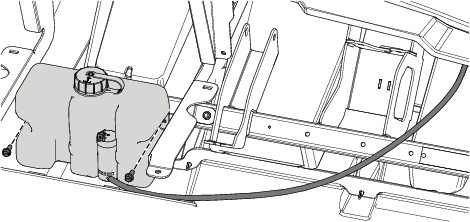

8. Fije la botella del limpiador al soporte de la columna del bastidor delantero con los 2 pernos de cabeza hexagonal con arandela prensada (¼" x ⅝"), tal y como se muestra en la Figura 14.

9. Conecte la manguera del limpiaparabrisas a la botella del limpiador (Figura 14).



   Figura 14

10. Conecte el conector del arnés de cables de la máquina con la etiqueta (Bomba del lavaparabrisas) a la botella del limpiador.

    Encontrará el conector del arnés debajo de la torre de amortiguación del bastidor delantero (Figura 15).



    Figura 15

11. Llene la botella con el fluido limpiador de parabrisas idóneo y compatible con las condiciones climáticas.

Piezas necesarias en este paso:

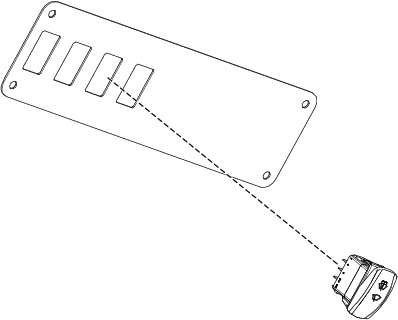

1. Instale el interruptor en la abertura del soporte del interruptor de la consola (Figura 16) del Kit de consola superior (Modelo 08130).



   Figura 16

2. Fije el soporte del interruptor de la consola y los 3 tapones restantes; consulte las Instrucciones de instalación del Kit de consola superior (Modelo 08130).

3. Conecte el interruptor al conector del arnés de cables del Kit de consola superior con la etiqueta (interruptor de limpiaparabrisas); consulte el procedimiento Enrutado del arnés de cables e instalación de la luz interior en las Instrucciones de instalación del Kit de consola superior (Modelo 08130)..

Posición hacia abajo – Limpiaparabrisas apagado

Posición media – Funcionamiento continuo del limpiaparabrisas

Posición hacia arriba – Rociado momentáneo del fluido limpiador a demanda
