Kit parabrezza e tergicristallo in vetro

1. Parcheggiate la macchina su terreno pianeggiante.

2. Spostate la leva della trasmissione in posizione P (Parcheggio).

3. Spegnete il motore e togliete la chiave.

Parti necessarie per questa operazione:

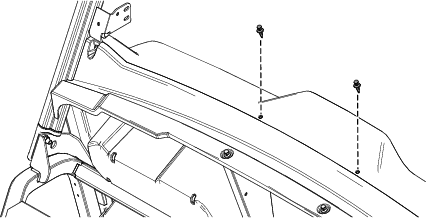

1. Rimuovete i 2 rivetti in plastica dal cruscotto (Figura 1).



   Figura 1

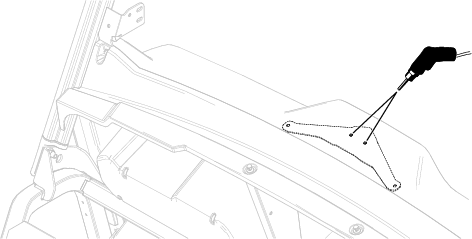

2. Utilizzando la staffa di supporto del fermo come riferimento, contrassegnate e quindi praticate 2 fori (5/16”) nel cruscotto (Figura 2).



   Figura 2

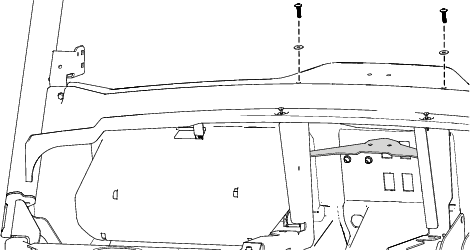

3. Fissate la staffa di supporto del fermo al cruscotto utilizzando 2 viti a testa Torx (M6 x 25 mm) e 2 rondelle (6 mm) come illustrato nella Figura 3.

4. Serrate le due viti a testa Torx (M6 x 25 mm) a una coppia compresa tra 3,6 e 4,5 N∙m.



   Figura 3

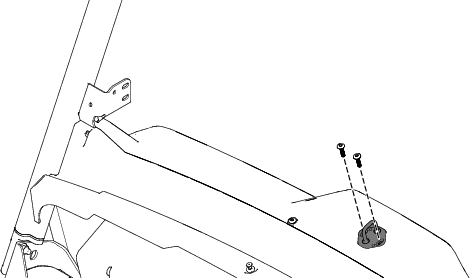

5. Fissate senza serrare il fermo al cruscotto utilizzando 2 viti a testa Torx (M6 x 25 mm) come illustrato nella Figura 4.

   Non serrate i bulloni; lo farete successivamente.



   Figura 4

Parti necessarie per questa operazione:

Important: Sono necessarie 2 persone per il montaggio del parabrezza.

1. Allineate il parabrezza con l’apertura sulla macchina.

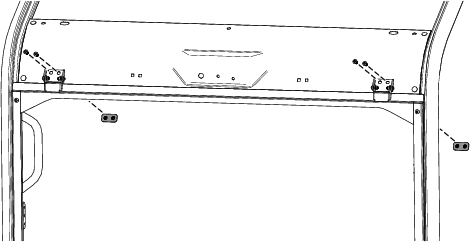

2. Fissate senza serrare il parabrezza utilizzando 2 piastrine filettate (8 mm) e 4 bulloni a testa tonda (M8 x 20 mm) come illustrato nella Figura 5.

   Assicuratevi che il parabrezza sia livellato su ogni lato del ROPS quando montate i dispositivi di fissaggio.



   Figura 5

3. Quando il parabrezza è livellato con il ROPS, serrate i 4 bulloni a testa (M8 x 20 mm) a 26 N∙m.

Parti necessarie per questa operazione:

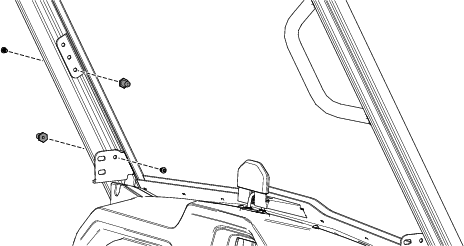

1. Fissate un supporto per montante al telaio del parabrezza destro utilizzando un bullone a testa tonda (M6 x 10 mm) come illustrato nella Figura 6.

   Note: Si consiglia di utilizzare il foro inferiore sul telaio del parabrezza.

2. Fissate un supporto per montante alla staffa del fermo della portiera destra utilizzando un bullone a testa tonda (M6 x 10 mm) come illustrato nella Figura 6.

3. Ripetete i passaggi 1 e 2 sull'altro lato.

4. Serrate i 4 bulloni a testa tonda (M6 x 10 mm) a 11 N∙m.



   Figura 6

5. Fissate le 2 molle a gas ai supporti per montante (Figura 7).

   Assicuratevi di orientare la molla a gas come illustrato nella Figura 7.



   Figura 7

   Posizione estesa

   1. Telaio del parabrezza
   2. Asta del pistone
   3. Staffa del ROPS

1. Se necessario, regolate il fermo, e assicuratevi che il parabrezza si blocchi correttamente.

2. Serrate le 2 viti a testa Torx (M6 x 25 mm) a 11 N∙m.

Parti necessarie per questa operazione:

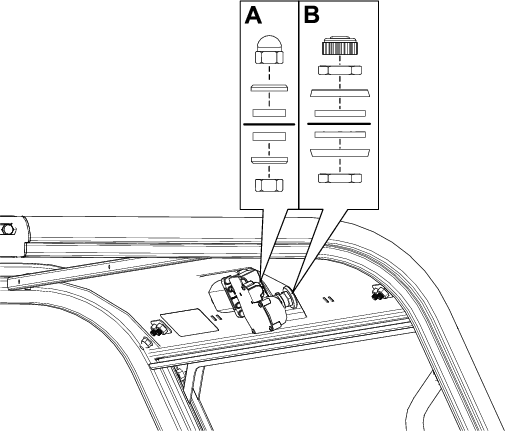

1. Fissate il motore tergicristallo alla reticolazione del ROPS anteriore utilizzando i dispositivi di fissaggio forniti con il motore (Figura 8).

   La casella A rappresenta i dispositivi di fissaggio necessari per fissare l’alloggiamento del motore del tergicristallo. La casella B rappresenta i dispositivi di fissaggio necessari per fissare il motore e il braccio del tergicristallo.

   La reticolazione viene mostrata come una linea nera continua nella casella A e B di Figura 8.



   Figura 8

2. Fissate il raccordo a tenuta alla reticolazione del ROPS anteriore utilizzando la rondella e il dado inclusi con il raccordo (Figura 9).

   Serrate a mano il dado.



   Figura 9

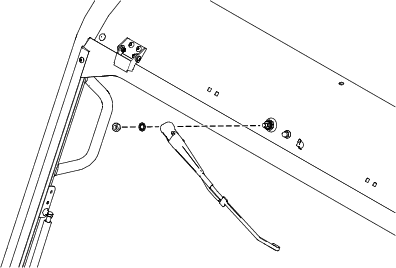

3. Tenendo l’estremità del braccio del tergicristallo con un panno, fissate il braccio del tergicristallo al motore utilizzando il dado e la rondella di bloccaggio dal gruppo motore (Figura 10).



   Figura 10

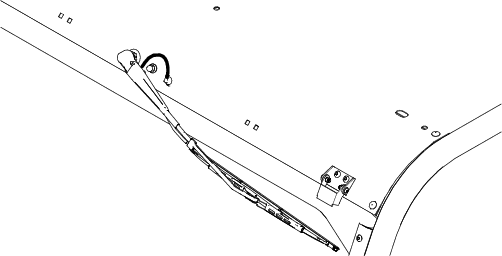

4. Fissate la lama del tergicristallo al gancio sul braccio del tergicristallo (Figura 11).



   Figura 11

5. Collegate la manichetta sul braccio del tergicristallo al raccordo a tenuta (Figura 12).



   Figura 12

6. Montate la canaletta del cavo e disponete il flessibile del tergicristallo attraverso la canaletta; fate riferimento alla procedura Montaggio della canaletta del cavo nelle Istruzioni di montaggio del kit console sovrastante (modello 08130).

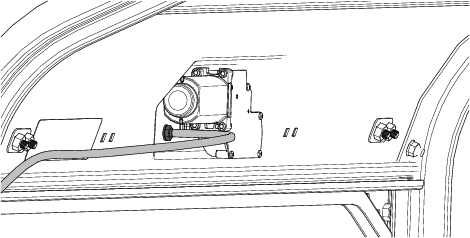

7. Collegate il flessibile del tergicristallo al raccordo a tenuta (Figura 13).



   Figura 13

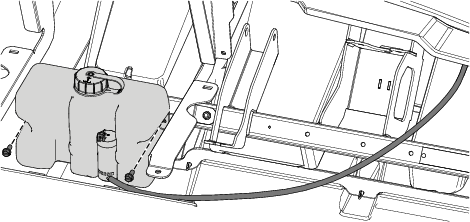

8. Fissate il serbatoio del lavacristallo al supporto della colonna del telaio anteriore utilizzando 2 bulloni a testa esagonale con rondella (¼" x ⅝") come illustrato nella Figura 14.

9. Collegate il flessibile del tergicristallo al serbatoio del lavavetri (Figura 14).



   Figura 14

10. Collegate il connettore del cablaggio preassemblato della macchina etichettato (Pompa del lavavetri) al serbatoio del lavavetri.

    Troverete il connettore del cablaggio preassemblato sotto la torretta degli ammortizzatori del telaio anteriore (Figura 15).



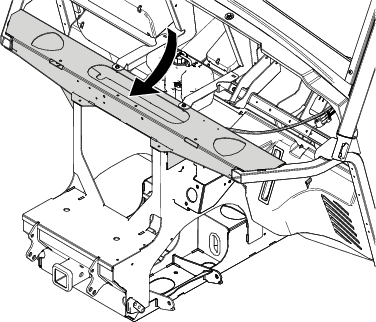

    Figura 15

11. Riempite il serbatoio del lavavetri con il liquido lavavetri per il parabrezza clima-compatibile appropriato.

Parti necessarie per questa operazione:

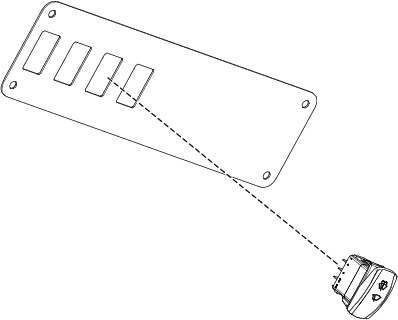

1. Montate l’interruttore nell’apertura della staffa dell’interruttore della console (Figura 16) dal kit console sovrastante (modello 08130).



   Figura 16

2. Fissate la staffa dell’interruttore della console e i 3 tappi rimanenti; fate riferimento alle Istruzioni di montaggio del kit console sovrastante (modello 08130).

3. Collegate l’interruttore al connettore del cablaggio preassemblato del kit console sovrastante etichettato ; fate riferimento alla procedura Disposizione del cablaggio preassemblato e montaggio della luce abitacolo nelle Istruzioni di montaggio del kit console sovrastante (modello 08130).

Posizione giù – Tergicristallo spento

Posizione intermedia – Funzionamento continuo del tergicristallo

Posizione su – Fluido lavavetri spruzzato per un attimo su richiesta
