Kit pare-brise en verre et essuie-glace

1. Garez la machine sur une surface plane et horizontale.

2. Placez le levier sélecteur en position P (stationnement).

3. Coupez le moteur et enlevez la clé.

Pièces nécessaires pour cette opération:

1. Retirez les 2 rivets en plastique sur la planche de bord (Figure 1).



   Figure 1

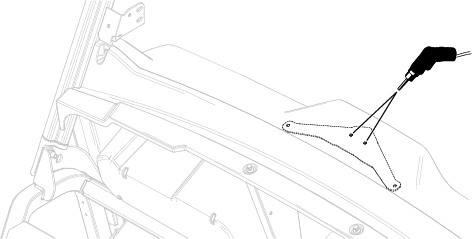

2. En vous servant du support de verrou comme gabarit, marquez et percez 2 trous (5/16") dans la planche de bord (Figure 2).



   Figure 2

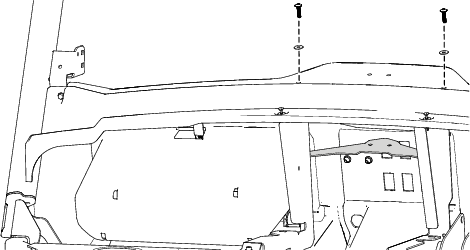

3. Fixez le support de verrou sur la planche de bord à l'aide de 2 vis Torx (M6 x 25 mm) et 2 rondelles (6 mm), comme montré à la Figure 3.

4. Serrez les 2 vis Torx (M6 x 25 mm) à un couple de 3,6 à 4,5 N·m.



   Figure 3

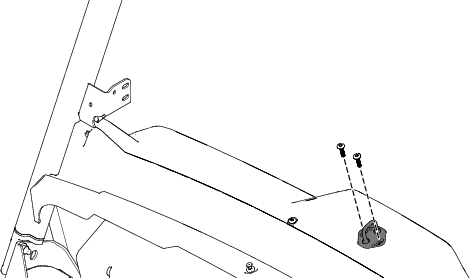

5. Fixez légèrement le verrou sur la planche de bord à l'aide de 2 vis Torx (M6 x 25 mm), comme montré à la Figure 4.

   Ne serrez pas les boulons à ce stade.



   Figure 4

Pièces nécessaires pour cette opération:

Important: Deux personnes sont nécessaires pour installer le pare-brise.

1. Placez le pare-brise en face de l'ouverture sur la machine.

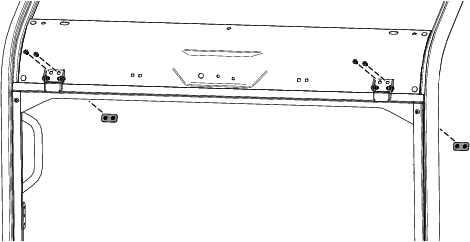

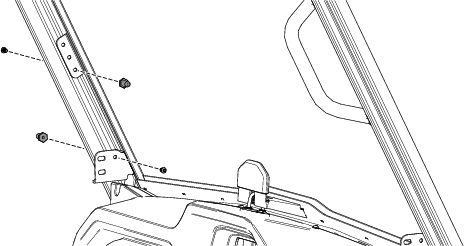

2. Fixez légèrement le pare-brise à l'aide de 2 plaques à écrous (8 mm) et 4 boulons à tête ronde (M8 x 20 mm), comme montré à la Figure 5.

   Vérifiez que le pare-brise est à la même hauteur de chaque côté de l'arceau de sécurité quand vous installez les fixations.



   Figure 5

3. Lorsque le pare-brise est bien aligné sur l'arceau de sécurité, serrez les 4 boulons à tête ronde (M8 x 20 mm) à 26 N·m.

Pièces nécessaires pour cette opération:

1. Fixez le support du renfort sur le cadre droit du pare-brise à l'aide d'un boulon à tête ronde (M6 x 10 mm), comme montré à la Figure 6.

   Note: Il est recommandé d'utiliser le trou inférieur dans le cadre du pare-brise.

2. Fixez le support du renfort sur le support de verrou de la porte droite du pare-brise à l'aide d'un boulon à tête ronde (M6 x 10 mm), comme montré à la Figure 6.

3. Répétez les opérations 1 et 2 de l'autre côté.

4. Serrez les 4 boulons à tête ronde (M6 x 10 mm) à 11 N·m.



   Figure 6

5. Fixez les 2 ressorts à gaz sur les supports de renfort (Figure 7).

   Veillez à orienter les ressorts à gaz dans le sens indiqué à la Figure 7.



   Figure 7

   Vue étendue montrée

   1. Cadre du pare-brise
   2. Tige de piston
   3. Support de ROPS

1. Si nécessaire, réglez le verrou et vérifiez que le pare-brise se verrouille correctement.

2. Serrez les 2 vis Torx (M6 x 25 mm) à 11 N·m.

Pièces nécessaires pour cette opération:

1. Fixez le moteur d'essuie-glace sur la barre transversale avant de l'arceau de sécurité à l'aide des fixations fournies avec le moteur (Figure 8).

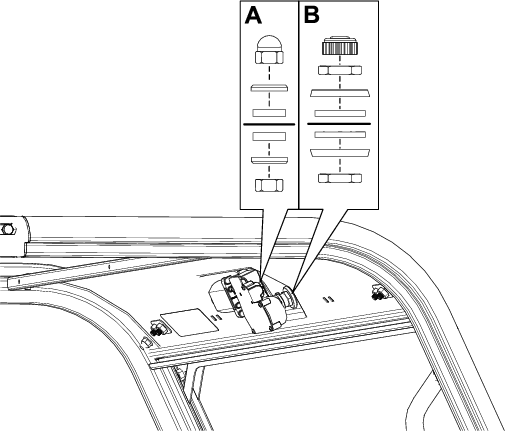

   L'encadré A représente les fixations nécessaires pour fixer le boîtier du moteur d'essuie-glace. L'encadré B représente les fixations nécessaires pour fixer le moteur et le bras d'essuie-glace.

   La barre transversale est représentée par une ligne continue noire dans les encadrés A et B de la Figure 8.



   Figure 8

2. Fixez le raccord de traversée sur la barre transversale avant de l'arceau de sécurité à l'aide de la rondelle et de l'écrou inclus avec le raccord (Figure 9).

   Serrez l'écrou à la main.



   Figure 9

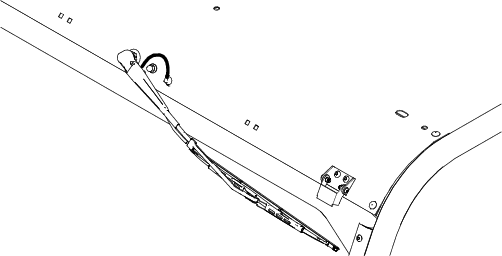

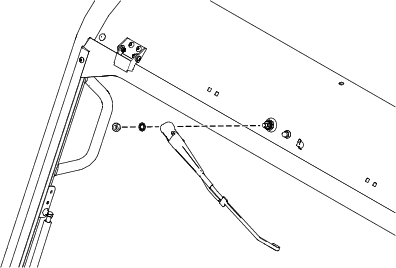

3. Tenez l'extrémité du bras d'essuie-glace avec un chiffon, puis fixez le bras et le moteur d'essuie-glace à l'aide d'un écrou et d'une rondelle de blocage provenant de l'ensemble moteur (Figure 10).



   Figure 10

4. Fixez le balai d'essuie-glace sur le crochet du bras d'essuie-glace (Figure 11).



   Figure 11

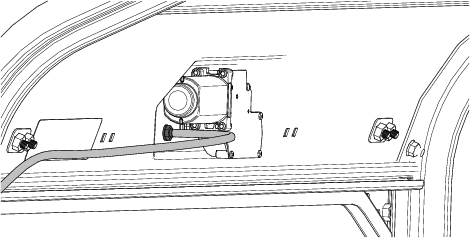

5. Branchez le tuyau du bras d'essuie-glace sur le raccord de traversée (Figure 12).



   Figure 12

6. Installez le chemin de câbles et faites-y passer le flexible d'essuie-glace ; voir la procédure Installation du chemin de câbles dans les Instructions d'installation du kit console de pavillon (modèle 08130).

7. Reliez le flexible d'essuie-glace au raccord de traversée (Figure 13).



   Figure 13

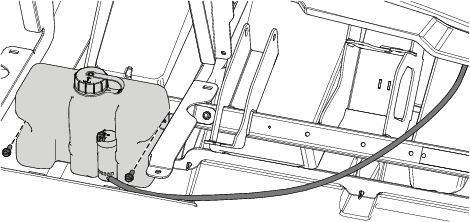

8. Fixez le réservoir de lave-glace sur le support de la colonne de cadre avant à l'aide de 2 boulons à embase hexagonale (¼" x ⅝"), comme montré à la Figure 14.

9. Branchez le flexible d'essuie-glace au réservoir de lave-glace (Figure 14).



   Figure 14

10. Branchez le connecteur du faisceau de la machine étiqueté sur le réservoir de lave-glace.

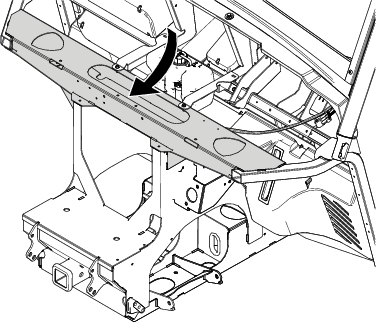

    Vous trouverez le connecteur du faisceau sous la tourelle d'amortisseur avant du cadre (Figure 15).



    Figure 15

11. Remplissez le réservoir de lave-glace avec un liquide lave-glace adapté au climat existant.

Pièces nécessaires pour cette opération:

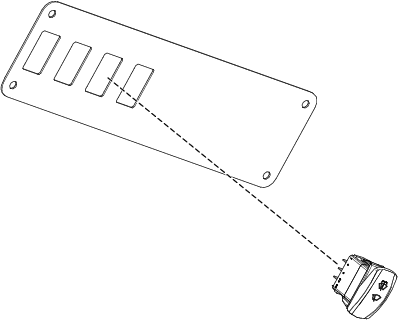

1. Insérez la commande dans l'ouverture du support de commandes de la console (Figure 16) provenant du kit console de pavillon (modèle 08130).



   Figure 16

2. Fixez le support de commandes de la console et les 3 derniers obturateurs ; voir les Instructions d'installation du kit console de pavillon (modèle 08130).

3. Reliez la commande au faisceau du kit console de pavillon étiqueté  ; voir la procédure Acheminement du faisceau de câblage et installation du plafonnier dans les Instructions d'installation du kit console de pavillon (modèle 08130).

Position inférieure – essuie-glace arrêté

Position centrale – fonctionnement continu de l'essuie-glace

Position supérieure – pulvérisation momentanée de liquide lave-glace sur demande
