ガラス製ウインドシールドとワイパーキット

1. 平らな場所に駐車する。

2. トランスミッションレバーを P (駐車) 位置にシフトする。

3. エンジンを止め、キーを抜き取る。

この作業に必要なパーツ

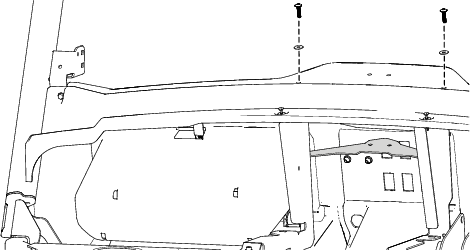

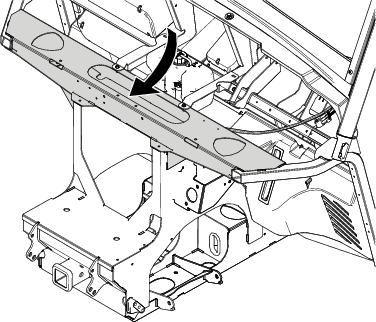

1. ダッシュボードのプラスチック製リベット（2本）を外す（図 1）。



   図 1

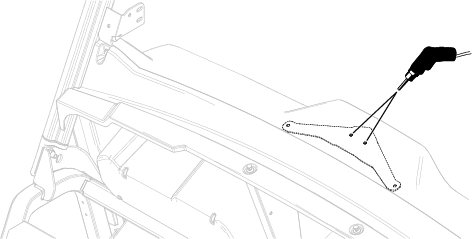

2. ラッチ取り付けブラケットを型紙として使って、ダッシュボードにマーキングを行って穴（7.9 mm）を 2 つ開ける（図 2）。



   図 2

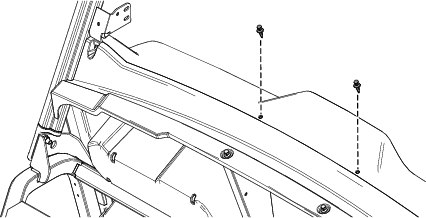

3. 図 3のように、ラッチ取り付けブラケットをダッシュボードに固定する；トークスヘッドねじ（M6 x 25 mm） 2 本とワッシャ（6 mm）2枚を使用する。

4. トークスヘッドボルト（M6 x 25 mm）2 本を 3.6-4.5 N∙m （0.37-0.69 kg.m = 32-40 in-lb）にトルク締めする。



   図 3

5. 図 4のように、ダッシュボードにラッチを仮止めする。トークスヘッドねじ（M6 x 25 mm）2本を使用する。

   トルク締めはまだ行わないこと。



   図 4

この作業に必要なパーツ

Important: ウインドシールドの取り付けは2人で行ってください。

1. ウインドシールドをマシンの取り付け部に合わせる。

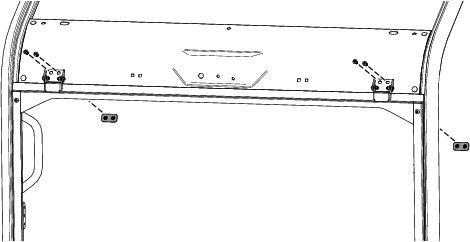

2. 図 5のようにウインドシールドを仮止めする：ナットプレート（8 mm）2枚とボタンヘッドボルト（M8 x 20 mm）4本を使用する。

   ウインドシールドが ROPS の左右端から同じ距離にあることを確認し、固定する。



   図 5

3. ウインドシールドが ROPS の中央にあることを確認したら、ボタンヘッドボルト（M8 x 20 mm）4本を 26 N∙m（2.65 kg.m = 230 in-lb）にトルク締めする。

この作業に必要なパーツ

1. 図 6のように、右側ウインドシールドフレームにストラットマウントを取り付ける；ボタンヘッドボルト（M6 x 10 mm）を使用する。

   Note: ウインドシールドフレームの下側の穴を使用することをお勧めします。

2. 図 6のように、右側ドアラッチブラケットにストラットマウントを取り付ける；ボタンヘッドボルト（M6 x 10 mm）を使用する。

3. 機体の反対側でも、上記手順1と2を行う。

4. ボタンヘッドボルト（M6 x 10 mm）4 本を 11 N∙m （0.69 kg.m = 96 in-lb）にトルク締めする。



   図 6

5. ストラットマウントにガススプリング2個を取り付ける（図 7）。

   ガススプリングの向きは図 7に示す通り。



   図 7

   拡大図が表示される

   1. ウインドシールドフレーム
   2. ピストンロッド
   3. ROPS ブラケット

1. ウインドシールドに適切にラッチが掛かるように必要に応じてラッチを調整する。

2. トークスヘッドねじ（M6 x 25 mm）2 本を 11 N∙m （1.11 kg.m = 96 in-lb）にトルク締めする。

この作業に必要なパーツ

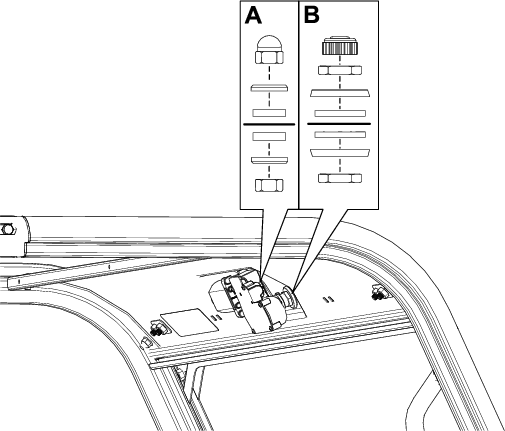

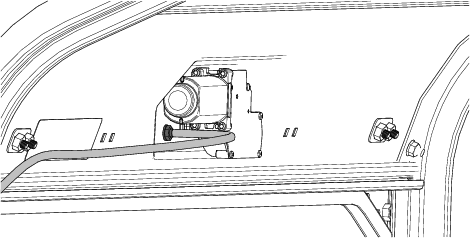

1. ワイパー用モータを ROPS の前クロスリンクに固定する：モータに付属している固定具を使用する（図 8）。

   ボックス A はワイパーモータ用ハウジングに必要な固定具を示す。ボックス B はワイパーモータとワイパーアームに必要な固定具を示す。

   図 8のボックス A と B にある黒い実線はクロスリンクを示す。



   図 8

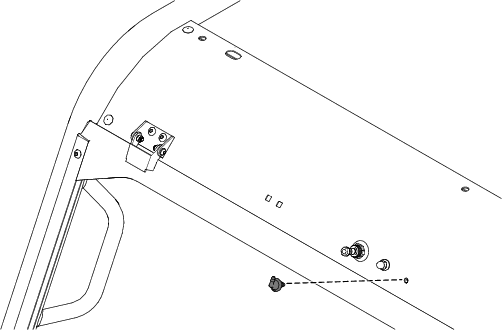

2. ROPS の前クロスリンクにバルクヘッド用フィッティングを固定する；フィッティングに付属している固定具を使用する（図 9）。

   ナットを手締めする。



   図 9

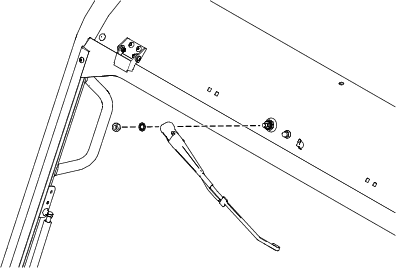

3. ワイパーアームの端をウェスで押さえながら、ワイパーアームをモータに固定する；モータアセンブリについているナットとロックワッシャを使用する（図 10）。



   図 10

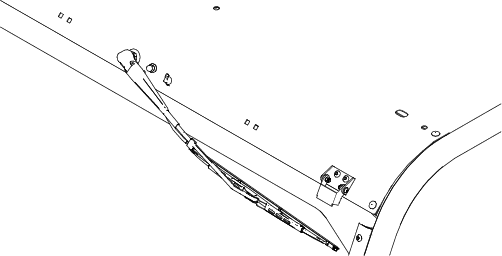

4. ワイパーアームにワイパーブレードを取り付ける（図 11）。



   図 11

5. ワイパーアームのホースラインをバルクヘッドフィッティングに取り付ける（図 12）。



   図 12

6. ワイヤレースウェイチャネルを取り付けてワイパーホースをチャネルに入れる；ワイヤレースウェイチャネルを取り付ける（オーバーヘッドコンソールキット（モデル08130）の取り付け要領書）を参照。

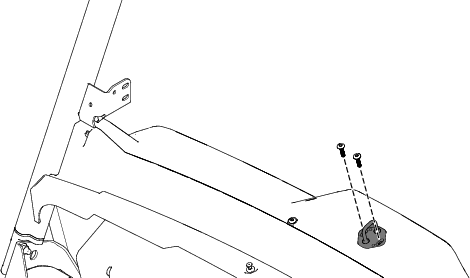

7. ワイパーホースをバルクヘッドフィッティングに取り付ける（図 13）。



   図 13

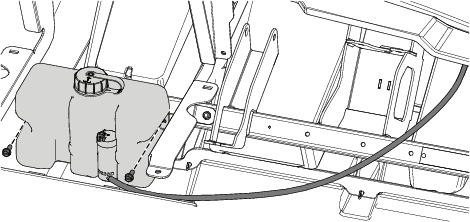

8. 前側フレームカラムに、ウォッシャー液ボトルを取り付ける；六角ワッシャヘッドボルト（1/4 x 5/8"）2 本を使用して図 14のように取り付ける。

9. ワイパーホースをボトルに取り付ける（図 14）。



   図 14

10. 車両のワイヤハーネスのコネクタ（ラベルは ）をウォッシャー液ボトルに取り付ける。

    ハーネスコネクタは前フレームのショックタワーの下にある（図 15）。



    図 15

11. ウォッシャー液ボトルに適切なウインドシールドウォッシャー液を入れる。

この作業に必要なパーツ

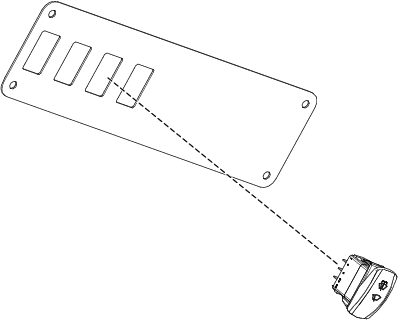

1. オーバーヘッドコンソールキット（モデル 08130）に入っているコンソールスイッチブラケットにスイッチを取り付ける（図 16）。



   図 16

2. コンソールスイッチブラケットおよび残りのプラグ3個を固定する；オーバーヘッドコンソールキット（モデル 08130）の取り付け要領書を参照。

3. スイッチに、オーバーヘッドコンソールキットのワイヤハーネスのコネクタ（ラベルはを接続する；ワイヤハーネスの敷設とドームライトの取り付け（オーバーヘッドコンソールキット（モデル 08130）の取り付け要領書を参照。

下位置：ワイパー OFF

中位置：ワイパー連続動作

上位置：ウォッシャー液噴出
