Glassfrontrute- og vindusviskersett

1. Parker maskinen på et jevnt underlag.

2. Skift girspaken til P-stillingen (parkering).

3. Slå av motoren og ta ut nøkkelen.

Deler som er nødvendige for dette trinnet:

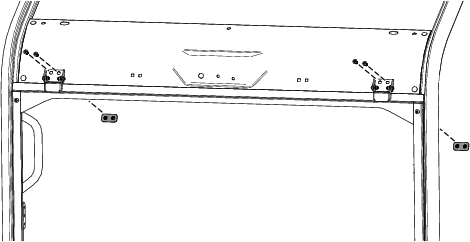

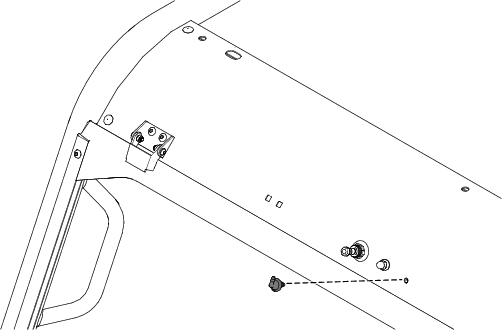

1. Fjern de to plastnaglene fra dashbordet (Figur 1).



   Figur 1

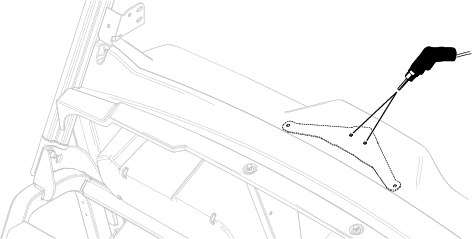

2. Bruk låsfestebraketten som mal, marker og bor to hull (8 mm) i dashbordet (Figur 2).



   Figur 2

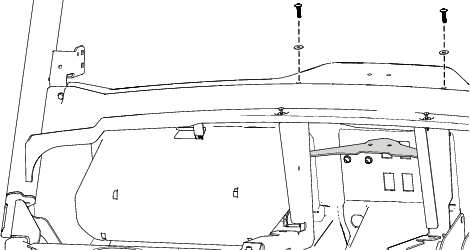

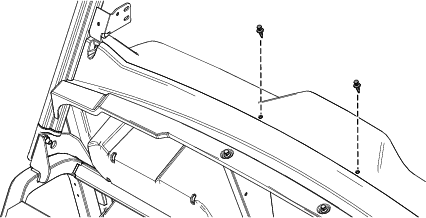

3. Fest låsfestebraketten til dashbordet ved hjelp av to sekskantede skrivehodeskruer (M6 x 25 mm) og to skiver (6 mm), som vist i Figur 3.

4. Stram de to sekskantede skrivehodeskruene (M6 x 25 mm) til 3,6 til 4,5 Nm.



   Figur 3

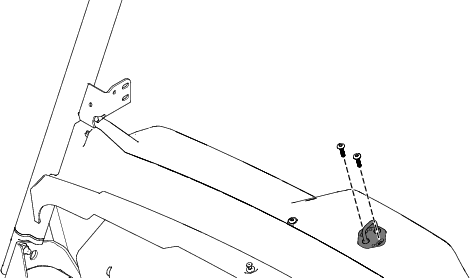

5. Fest låsen løst til dashbordet med to sekskantede skrivehodeskruer (M6 x 25 mm), som vist i Figur 4.

   Ikke stram til boltene før senere.



   Figur 4

Deler som er nødvendige for dette trinnet:

Important: Du trenger to personer for å montere frontruten.

1. Juster frontruten med åpningen på maskinen.

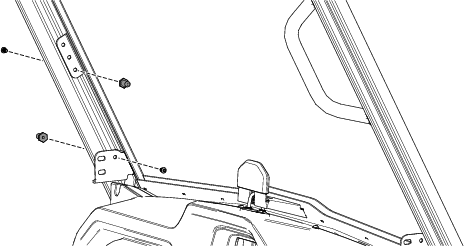

2. Fest frontruten ved hjelp av to mutterplater (8 mm) og fire bolter med halvrundt hode (M8 x 20 mm) som vist i Figur 5.

   Påse at frontruten er jevn på alle sider av veltebeskyttelsen når du monterer festene.



   Figur 5

3. Når frontruten er jevn med ROPS, strammer du de fire boltene med halvrundt hode (M8 x 20 mm) til 26 Nm.

Deler som er nødvendige for dette trinnet:

1. Fest en avstivermontering til den høyre frontruterammen med en bolt med halvrundt hode (M6 x 10 mm) som vist i Figur 6.

   Note: Det anbefales å bruke det nedre hullet på frontruterammen.

2. Fest en avstivermontering til den høyre dørlåsestiftens braketter med en bolt med halvrundt hode (M6 x 10 mm) som vist i Figur 6.

3. Gjenta trinn 1 og 2 på motsatt side.

4. Stram de fire boltene med halvrundt hode (M6 x 10 mm) til 11 Nm.



   Figur 6

5. Fest de to gassfjærene til avstivermonteringene (Figur 7).

   Påse at gassfjæren peker i retningen som vises i Figur 7.



   Figur 7

   Utvidet visning vist

   1. Frontruteramme
   2. Stempelstang
   3. Veltebeskyttelsesbrakett

1. Juster låsen ved behov, og påse at låsen til frontruten fungerer.

2. Stram de to sekskantede skrivehodeskruene (M6 x 25 mm) til 11 Nm.

Deler som er nødvendige for dette trinnet:

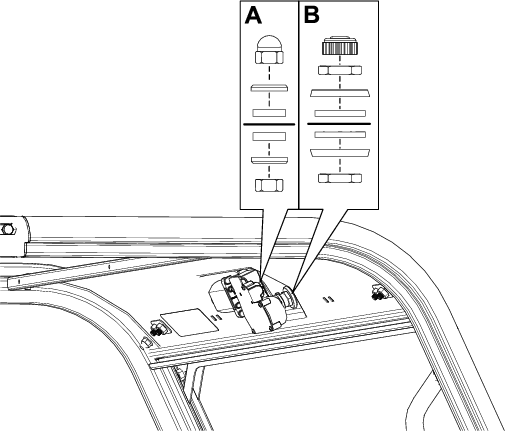

1. Fest vindusviskermotoren til den fremre ROPS-tverrbindingen ved hjelp av festene som følger med motoren (Figur 8).

   Box A representerer festene som er nødvendig for å sikre vindusviskerens motorhus. Box B representerer festene som er nødvendig for å sikre vindusviskermotoren og vindusviskerarmen.

   Tverrbindingen vises som en fast, svart linje i boks A og B for Figur 8.



   Figur 8

2. Fest skilleveggskoblingen til den fremre ROPS-tverrbindingen ved hjelp av skiven og mutteren som følger med monteringen (Figur 9).

   Trekk til mutteren for hånd.



   Figur 9

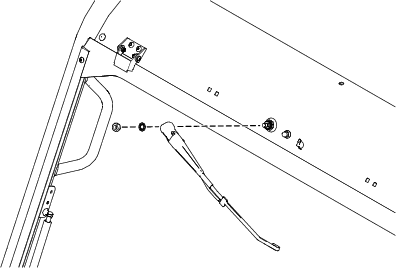

3. Når du holder enden av vindusviskerarmen med en fille, fester du vindusviskerarmen til motoren ved hjelp av mutteren og låseskiven fra motorenheten (Figur 10).



   Figur 10

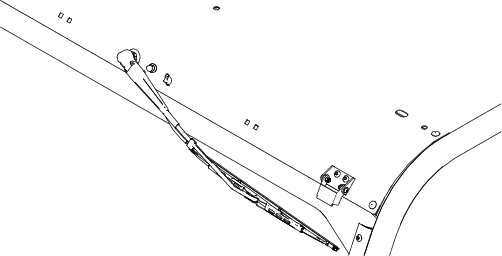

4. Fest vindusviskerbladet til kroken på vindusviskerarmen (Figur 11).



   Figur 11

5. Fest slangeledningen på vindusviskerarmen til skilleveggskoblingen (Figur 12).



   Figur 12

6. Monter ledningskanalen og før vindusviskerslangen gjennom ledningskanalen. Se prosedyren for Montering av ledningskanalen i Monteringsinstruksjoner for det overhengende konsollsettet (modell 08130).

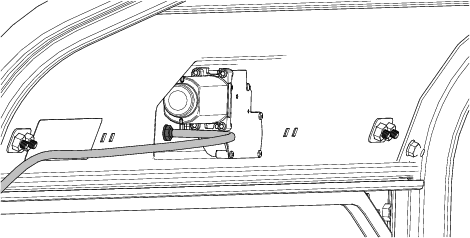

7. Fest spylevæskeslangen til skilleveggskoblingen (Figur 13).



   Figur 13

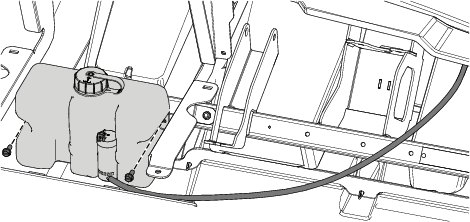

8. Fest spyleflasken til stammefestet på fremre ramme ved hjelp av de to sekskanthodeboltene (¼ x ⅝ tomme) som vist i Figur 14.

9. Fest spylevæskeslangen til spyleflasken (Figur 14).



   Figur 14

10. Koble maskinledningssatskontakten merket (Vindusspylerpumpe) til spyleflasken.

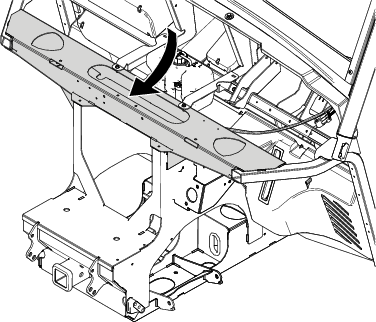

    Du finner ledningssatskontakten under støtstammen på fremre ramme (Figur 15).



    Figur 15

11. Fyll spyleflasken med klimakompatibel vindusspylervæske.

Deler som er nødvendige for dette trinnet:

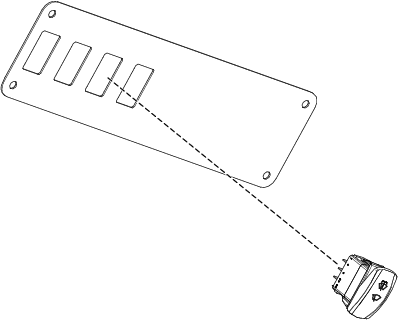

1. Installer bryteren i åpningen av konsollbryterbraketten (Figur 16) fra det overhengende konsollsettet (modell 08130).



   Figur 16

2. Fest konsollbryterbraketten og de gjenværende tre pluggene. Se Monteringsinstruksjoner for det overhengende konsollsettet (modell 08130).

3. Koble bryteren til maskinledningssatskontaktens overhengende konsollsettet, merket som (VINDUSVISKERBRYTER). Se prosedyren Føre ledningssatsen og montere taklyset i Monteringsinstruksjoner for det overhengende konsollsettet (modell 08130).

Ned-stilling – Vindusvisker er slått av

Midt-stilling – Holder vindusviskeren kontinuerlig i gang

Opp-stilling – Bruker spylevæske etter behov
