Set met glazen voorruit en ruitenwisser

1. Parkeer de machine op een horizontaal oppervlak.

2. Zet de transmissiehendel in de stand P (parkeren).

3. Zet de motor af en haal het sleuteltje uit het contact.

Benodigde onderdelen voor deze stap:

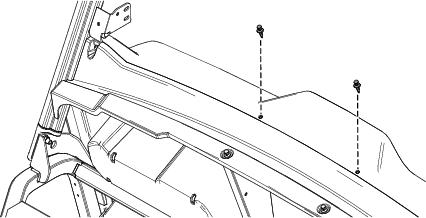

1. Verwijder de 2 plastic popnagels van het dashboard (Figuur 1).



   Figuur 1

2. Gebruik de montagebeugel van de vergrendeling als sjabloon, markeer en boor dan 2 openingen (8 mm) in het dashboard (Figuur 2).



   Figuur 2

3. Bevestig de montagebeugel van de vergrendeling aan het dashboard met 2 torxschroeven (M6 x 25 mm) en 2 ringen (6 mm); zie Figuur 3.

4. Draai de 2 torxschroeven (M6 x 25 mm) vast met een torsie van 3,6 tot 4,5 N·m.



   Figuur 3

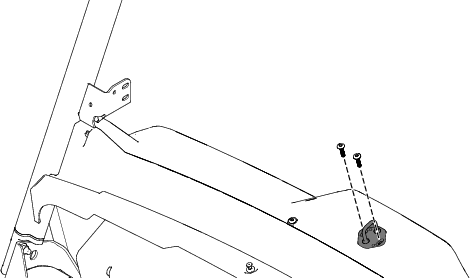

5. Bevestig de vergrendeling aan het dashboard met 2 torxschroeven (M6 x 25 mm) zoals getoond in Figuur 4.

   Draai de bouten pas later vast.



   Figuur 4

Benodigde onderdelen voor deze stap:

Important: Er zijn twee mensen nodig om de voorruit te monteren.

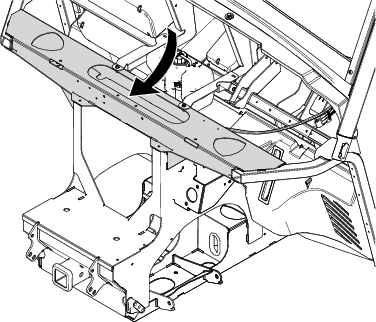

1. Lijn de voorruit uit met de opening op de machine.

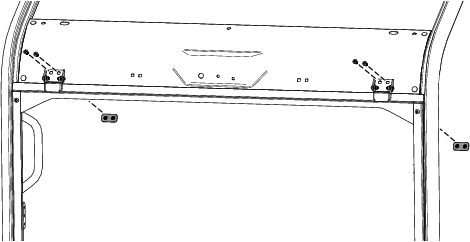

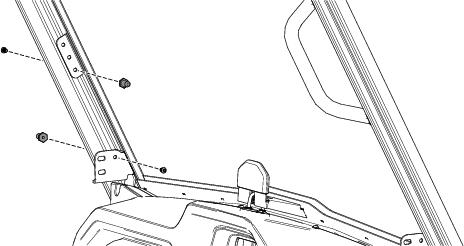

2. Bevestig de voorruit losjes met 2 moerplaten (8 mm) en 4 bolkopschroeven (M8 x 20 mm) zoals getoond in Figuur 5.

   Zorg ervoor dat de voorruit aan beide zijden van de rolbeugel gelijk is bij het monteren van de bevestigingen.



   Figuur 5

3. Wanneer de voorruit gelijk is met de rolbeugel, draait u de 4 bolkopschroeven (M8 x 20 mm) vast met een torsie van 26 N·m.

Benodigde onderdelen voor deze stap:

1. Bevestig een veerpootbevestiging aan het rechter frame van de voorruit met een bolkopschroef (M6 x 10 mm) zoals getoond in Figuur 6.

   Note: We bevelen aan om de onderste opening in het frame van de voorruit te gebruiken.

2. Bevestig een veerpootbevestiging aan de rechter beugel van de deurvergrendeling met een bolkopschroef (M6 x 10 mm) zoals getoond in Figuur 6.

3. Herhaal stappen 1 en 2 aan de andere zijde.

4. Draai de 4 bolkopschroeven (M6 x 10 mm) vast met een torsie van 11 N·m.



   Figuur 6

5. Bevestig de 2 gasveren aan de veerpootbevestigingen (Figuur 7).

   Zorg dat u de gasveer richt zoals in Figuur 7.



   Figuur 7

   Uitgestrekte weergave getoond

   1. Frame van voorruit
   2. Zuigerstang
   3. Rolbeugelbevestiging

1. Verstel de vergrendeling indien nodig en zorg ervoor dat de voorruit correct wordt vergrendeld.

2. Draai de 2 torxschroeven (M6 x 25 mm) vast met een torsie van 11 N·m.

Benodigde onderdelen voor deze stap:

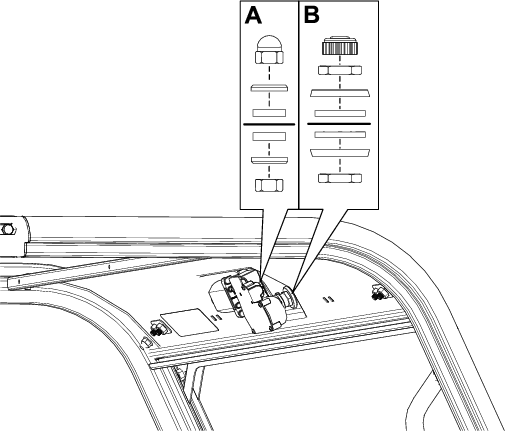

1. Bevestig de motor van de ruitenwisser aan de voorste kruisverbinding van de rolbeugel met het bevestigingsmateriaal dat wordt meegeleverd met de motor (Figuur 8).

   In vak A ziet u het bevestigingsmateriaal dat nodig is om de behuizing van de motor van de ruitenwisser te bevestigen. In vak B ziet u het bevestigingsmateriaal dat nodig is om de motor van de ruitenwisser en de ruitenwisser te bevestigen.

   De kruisverbinding is afgebeeld als een ononderbroken zwarte lijn in vak A en B van Figuur 8.



   Figuur 8

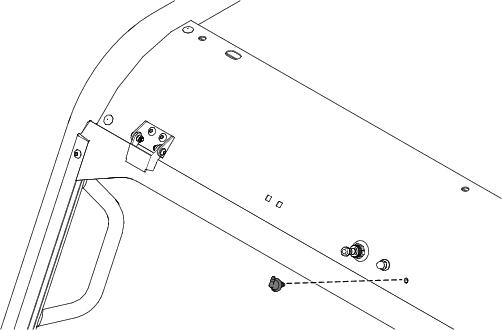

2. Bevestig de tussenschotfitting aan de voorste kruisverbinding van de rolbeugel met de ring en moer die bij de fitting zijn meegeleverd (Figuur 9).

   Draai de moer met de hand vast.



   Figuur 9

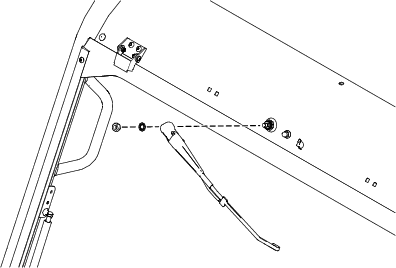

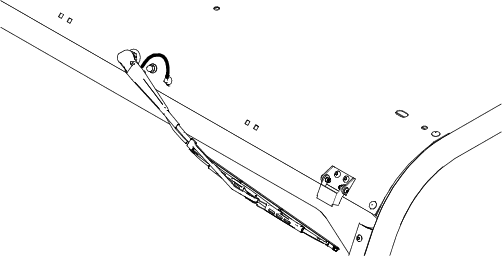

3. Terwijl u het uiteinde van de ruitenwisser vasthoudt met een doek, bevestigt u de ruitenwisser aan de motor met de moer en de borgring van de motor (Figuur 10).



   Figuur 10

4. Bevestig het wisserblad aan de haak op de ruitenwisser (Figuur 11).



   Figuur 11

5. Bevestig de slangleiding op de ruitenwisser aan de tussenschotfitting (Figuur 12).



   Figuur 12

6. Monteer het draadtoevoerkanaal en leid de ruitenwisserslang door het draadtoevoerkanaal. Raadpleeg de procedure Het draadtoevoerkanaal monteren in de Montage-instructies van de set met dakconsole (model 08130).

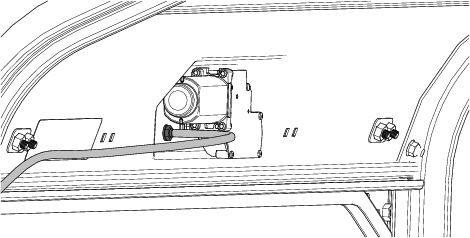

7. Bevestig de ruitenwisserslang aan de tussenschotfitting (Figuur 13).



   Figuur 13

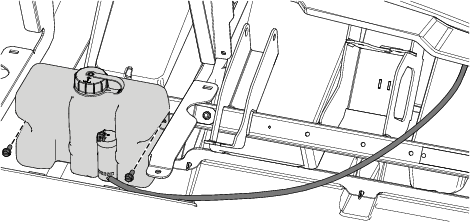

8. Bevestig het sproeierreservoir aan de voorste framekolombevestiging met de 2 flenskopbouten (¼" x ⅝"); zie Figuur 14.

9. Sluit de ruitenwisserslang aan op het sproeierreservoir (Figuur 14).



   Figuur 14

10. Sluit de connector van de kabelboom van de machine met de aanduiding aan op het sproeierreservoir.

    U vindt de kabelboomconnector onder de schokdempertoren van het voorframe (Figuur 15).



    Figuur 15

11. Vul het sproeierreservoir met de juiste ruitensproeiervloeistof die geschikt is voor het klimaat.

Benodigde onderdelen voor deze stap:

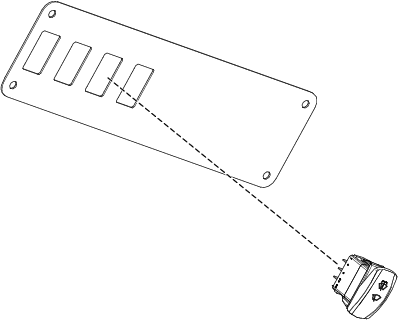

1. Monteer de schakelaar in de opening van de beugel van de consoleschakelaar (Figuur 16) van de set met dakconsole (model 08130).



   Figuur 16

2. Bevestig de beugel van de consoleschakelaar en de resterende 3 pluggen; raadpleeg de Montage-instructies van de set met dakconsole (model 08130).

3. Sluit de schakelaar aan op de kabelboomconnector van de set met dakconsole met de aanduiding; raadpleeg de procedure De kabelboom leiden en het cabinelampje monteren in de Montage-instructies van de set met dakconsole (model 08130).

Onderste stand – Ruitenwisser uit

Middelste stand – De ruitenwisser continu laten lopen

Bovenste stand – Tijdelijk sproeiervloeistof sproeien op verzoek
