Комплект стеклянного ветрового стекла и стеклоочистителя

1. Установите машину на ровной поверхности.

2. Переведите рычаг коробки передач в положение P (Стоянка).

3. Выключите двигатель и извлеките ключ из замка зажигания.

Детали, требуемые для этой процедуры:

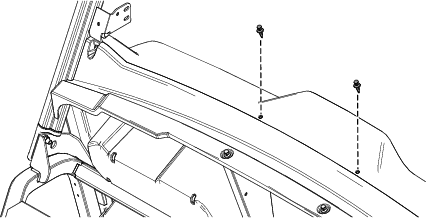

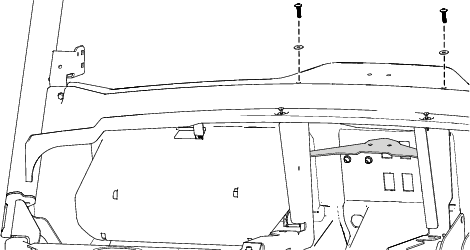

1. Удалите 2 пластмассовые заклепки с приборной панели (Рисунок 1).



   Рисунок 1

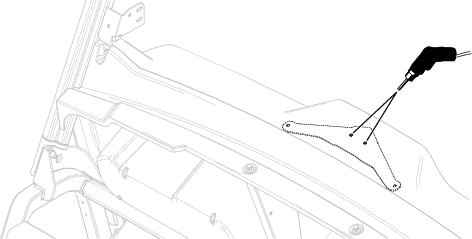

2. Используя монтажный кронштейн защелки в качестве шаблона, сделайте разметку и затем просверлите 2 отверстия (5/16 дюйма) в приборной панели (Рисунок 2).



   Рисунок 2

3. Прикрепите монтажный кронштейн защелки к приборной панели с помощью 2 винтов со звездообразным углублением под ключ (M6 x 25 мм) и 2 шайб (6 мм), как показано на рис. Рисунок 3.

4. Затяните 2 винта со звездообразным углублением под ключ (M6 x 25 мм) с моментом от 3,6 до 4,5 Н∙м.



   Рисунок 3

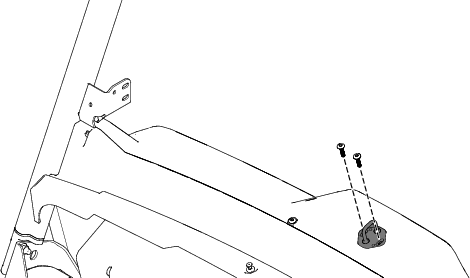

5. Прикрепите защелку без затяжки к приборной панели с помощью 2 винтов со звездообразным углублением под ключ (M6 x 25 мм), как показано на рис. Рисунок 4.

   Пока не затягивайте болты.



   Рисунок 4

Детали, требуемые для этой процедуры:

Important: Для установки ветрового стекла необходимо 2 человека.

1. Совместите ветровое стекло с проемом машины.

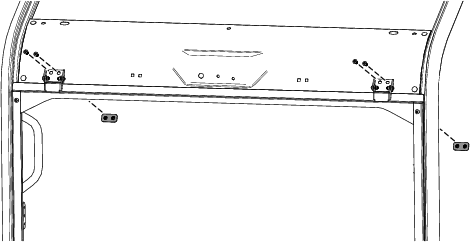

2. Установите ветровое стекло, не затягивая, используя 2 пластины с резьбовыми отверстиями (8 мм) и 4 болта со сферическими головками (M8 x 20 мм), как показано на Рисунок 5.

   Убедитесь в том, что ветровое стекло одинаково выровнено с каждой стороны конструкции защиты оператора при опрокидывании машины (ROPS) при установке крепежных деталей.



   Рисунок 5

3. Когда ветровое стекло будет выровнено относительно конструкции ROPS, затяните 4 болта со сферическими головками (M8 x 20 мм) с моментом 26 Н∙м.

Детали, требуемые для этой процедуры:

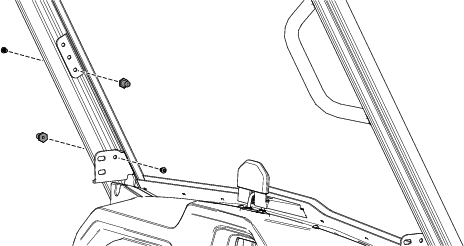

1. Прикрепите опорную стойку к правой раме ветрового стекла, используя болт со сферической головкой (M6 x 10 мм), как показано на Рисунок 6.

   Note: Рекомендуется использовать нижнее отверстие в раме ветрового стекла.

2. Прикрепите опорную стойку к правому кронштейну защелки двери, используя болт со сферической головкой (M6 x 10 мм), как показано на Рисунок 6.

3. Повторите действия, описанные в пунктах 1 и 2, на другой стороне.

4. Затяните 4 болта со сферическими головками (M6 x 10 мм) с моментом 11 Н∙м.



   Рисунок 6

5. Прикрепите 2 пневматические пружины к опорным стойкам (Рисунок 7).

   Убедитесь в том, что пневматическая пружина ориентирована так, как показано на Рисунок 7.



   Рисунок 7

   Показано увеличенное изображение

   1. Рама ветрового стекла
   2. Стержень поршня
   3. Кронштейн ROPS

1. Если необходимо, отрегулируйте защелку и убедитесь в том, что ветровое стекло фиксируется защелкой надлежащим образом.

2. Затяните 2 винта со звездообразным углублением под ключ (M6 x 25 мм) с моментом 11 Н∙м.

Детали, требуемые для этой процедуры:

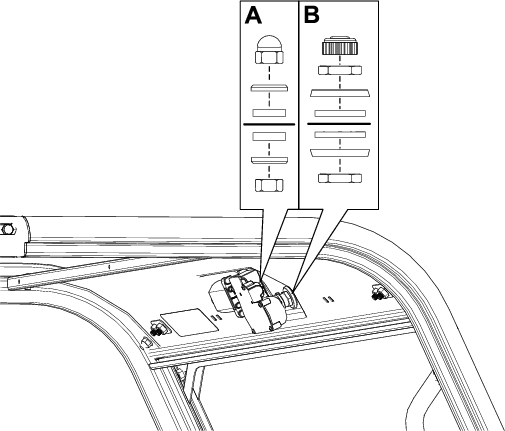

1. Прикрепите электродвигатель стеклоочистителя к передней поперечине конструкции ROPS, используя крепежные детали, прилагаемые к электродвигателю (Рисунок 8).

   На виде А представлены крепежные детали, необходимые для крепления корпуса электродвигателя стеклоочистителя. На виде B представлены крепежные детали, необходимые для крепления электродвигателя и рычага стеклоочистителя.

   Поперечина показана в виде сплошной черной линии на видах А и В на Рисунок 8.



   Рисунок 8

2. Прикрепите переходной штуцер к передней поперечине конструкции ROPS с помощью шайбы и гайки, прилагаемых к штуцеру (Рисунок 9).

   Затяните гайку от руки.



   Рисунок 9

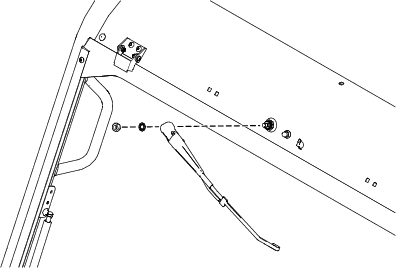

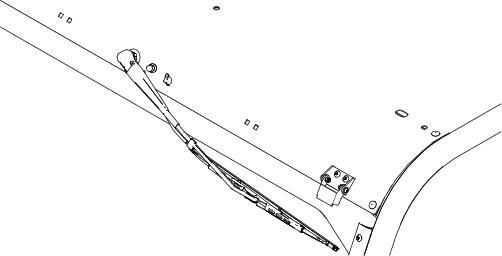

3. Удерживая конец рычага стеклоочистителя ветошью, прикрепите рычаг стеклоочистителя к электродвигателю, используя гайку и стопорную шайбу из узла электродвигателя (Рисунок 10).



   Рисунок 10

4. Установите щетку на крюк рычага стеклоочистителя (Рисунок 11).



   Рисунок 11

5. Подсоедините шланг на рычаге стеклоочистителя к проходному штуцеру (Рисунок 12).



   Рисунок 12

6. Установите кабельный короб и проложите шланг стеклоочистителя через него; см. процедуру Установка кабельного короба в Инструкции по установке комплекта верхней консоли (модель 08130).

7. Подсоедините шланг стеклоочистителя к переходному штуцеру (Рисунок 13).



   Рисунок 13

8. Присоедините бачок омывателя к креплению колонки на передней раме с помощью 2 болтов с шестигранными головками с буртиками (¼ x ⅝ дюйма), как показано на Рисунок 14.

9. Подсоедините шланг стеклоочистителя к бачку омывателя (Рисунок 14).



   Рисунок 14

10. Подсоедините разъем жгута проводов машины, обозначенный , к бачку омывателя.

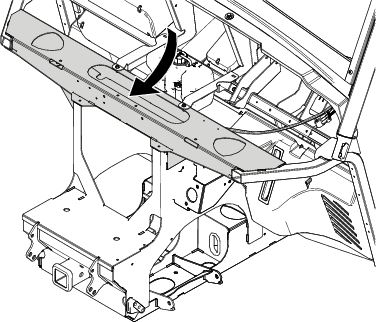

    Этот разъем жгута проводов находится под стойкой амортизатора на передней раме (Рисунок 15).



    Рисунок 15

11. Заполните бачок омывателя жидкостью для омывания ветрового стекла, подходящей для соответствующих погодных условий.

Детали, требуемые для этой процедуры:

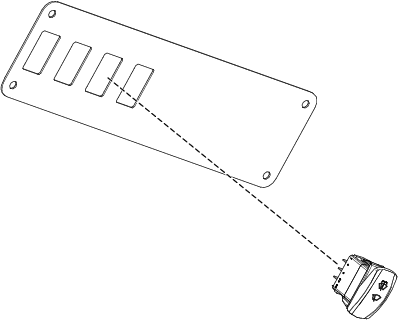

1. Установите переключатель в отверстие кронштейна переключателей консоли (Рисунок 16) из комплекта верхней консоли (модель 08130).



   Рисунок 16

2. Закрепите кронштейн переключателя консоли и оставшиеся 3 заглушки; см. Инструкцию по установке комплекта верхней консоли (модель 08130).

3. Подсоедините переключатель к разъему жгута проводов из комплекта верхней консоли, обозначенному ; см. процедуру Прокладка жгута проводов и установка плафона внутреннего освещения кабины в Инструкции по установке комплекта верхней консоли (модель 08130).

Нижнее положение – стеклоочиститель выключен

Среднее положение – непрерывная работа стеклоочистителя

Верхнее положение – кратковременное распыление жидкости омывателя по мере необходимости
