Lasinen tuulilasi ja pyyhin ‑sarja

Katoksella varustettu Workman® UTX- tai UTX-D 2 -työajoneuvo

Model No. 08112-Serial No. and Up

Important: Jos asennat tämän sarjan ja kattokonsolisarjan (malli 08130) samaan aikaan, asenna ensin tuulilasi- ja pyyhinsarja ja sen jälkeen kattokonsolisarja.

Asennus

Koneen valmistelu

  1. Pysäköi kone tasaiselle alustalle.

  2. Siirrä vaihteistovipu P (pysäköinti) -asentoon.

  3. Sammuta moottori ja irrota virta-avain.

Salvan kannattimen kiinnikkeen ja salvan asennus

Vaiheeseen tarvittavat osat:

Salvan kannattimen kiinnike1
Torx-ruuvi (M6 × 25 mm)4
Aluslaatta (6 mm)2
Salpa1

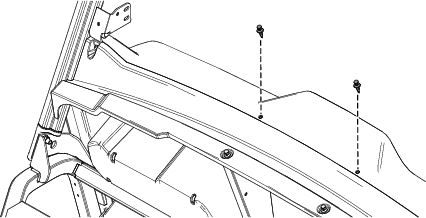

  1. Irrota kaksi muoviniittiä kojetaulusta (Kuva 1).

    g389333

    Kuva 1

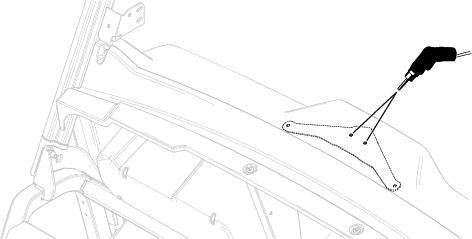

  2. Poraa kojetauluun kaksi reikää (5/16 tuumaa) käyttämällä mallina salvan kannattimen kiinnikettä (Kuva 2).

    g382255

    Kuva 2

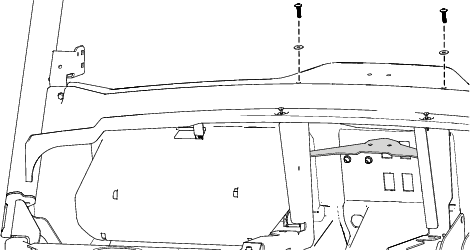

  3. Asenna salvan kannattimen kiinnike kojetauluun kahdella Torx-ruuvilla (M6 × 25 mm) ja kahdella aluslaatalla (6 mm) kuvan mukaisesti (Kuva 3).

  4. Kiristä kaksi Torx-ruuvia (M6 × 25 mm) momenttiin 3,6–4,5 N·m.

    g388863

    Kuva 3

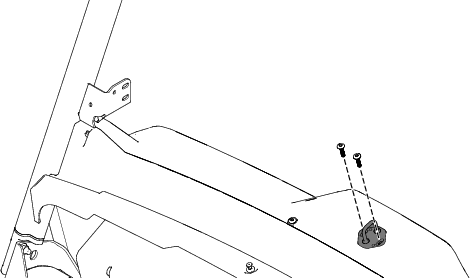

  5. Asenna salpa kojetauluun löysästi kahdella Torx-ruuvilla (M6 × 25 mm) kuvan mukaisesti (Kuva 4).

    Älä kiristä pultteja vielä tässä vaiheessa.

    g388864

    Kuva 4

Tuulilasin asennus

Vaiheeseen tarvittavat osat:

Tuulilasi1
Mutterilevy (8 mm)2
Pyöreäkantainen pultti (M8 × 20 mm)4

Important: Tuulilasin asennukseen tarvitaan kaksi henkilöä.

  1. Kohdista tuulilasi koneen aukkoon.

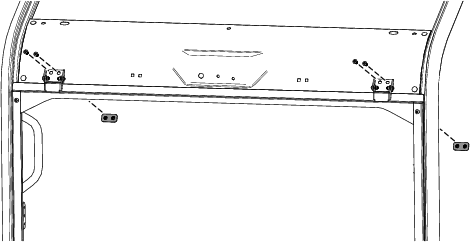

  2. Asenna tuulilasi löysästi kahdella mutterilevyllä (8 mm) ja neljällä pyöreäkantaisella pultilla (M8 × 20 mm) kuvan mukaisesti (Kuva 5).

    Varmista, että tuulilasi on tasaisesti kaatumissuojausjärjestelmän kummallakin puolella kiinnikkeiden asennuksen aikana.

    g382258

    Kuva 5

  3. Kun tuulilasi on tasaisesti kaatumissuojausjärjestelmään nähden, kiristä neljä pyöreäkantaista pulttia (M8 × 20 mm) momenttiin 26 N∙m.

Kaasujousien asennus

Vaiheeseen tarvittavat osat:

Kaasujousi2
Tukikiinnike4
Pyöreäkantainen pultti (M6 × 10 mm)4

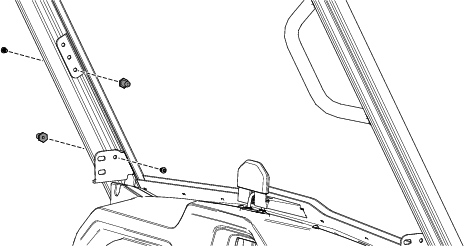

  1. Asenna tukikiinnike oikeanpuoleiseen tuulilasirunkoon pyöreäkantaisella pultilla (M6 × 10 mm) kuvan mukaisesti (Kuva 6).

    Note: On suositeltavaa käyttää tuulilasirungon alempaa reikää.

  2. Asenna tukikiinnike oikeanpuoleiseen oven salvan kannattimeen pyöreäkantaisella pultilla (M6 × 10 mm) kuvan mukaisesti (Kuva 6).

  3. Toista vaiheet 1 ja 2 toisella puolella.

  4. Kiristä neljä pyöreäkantaista pulttia (M6 × 10 mm) momenttiin 11 N·m.

    g512727

    Kuva 6

  5. Asenna kaksi kaasujousta tukikiinnikkeisiin (Kuva 7).

    Varmista, että kaasujouset on suunnattu kuvan mukaisesti (Kuva 7).

    g515925

    Kuva 7

    Kuvassa laajennettu näkymä

    1. Tuulilasirunko
    2. Männänvarsi
    3. Kaatumissuojausjärjestelmän kannatin

Salvan kiristys

  1. Säädä salpaa tarvittaessa ja varmista, että tuulilasi lukittuu oikein.

  2. Kiristä kaksi Torx-ruuvia (M6 × 25 mm) momenttiin 11 N·m.

Pyyhkimen moottorin, varren ja sulan asennus

Vaiheeseen tarvittavat osat:

Pyyhkimen moottori1
Pyyhkimen varsi1
Pyyhkimen sulka1
Liitinkappale1
Pyyhkimen letku1
Pesuaine-pullo1
Litteäkantainen kuusiopultti (¼ × ⅝ tuumaa)2

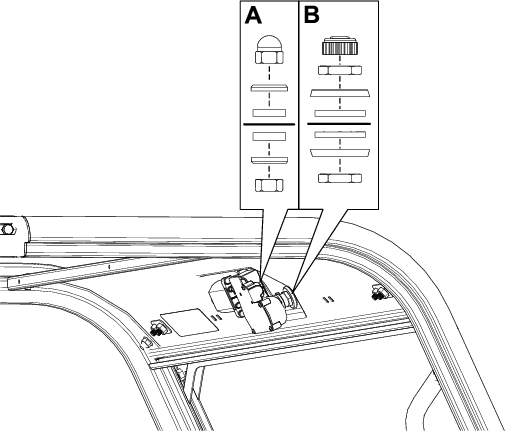

  1. Asenna pyyhkimen moottori kaatumissuojausjärjestelmän etuosan poikkitukeen moottorin mukana toimitetuilla kiinnikkeillä (Kuva 8).

    Ruudussa A on kuvattu kiinnikkeet, joita tarvitaan pyyhkimen moottorikotelon asennukseen. Ruudussa B on kuvattu kiinnikkeet, joita tarvitaan pyyhkimen moottorin ja varren asennukseen.

    Poikkituki on kuvattu ruuduissa A ja B mustalla paksulla viivalla (Kuva 8).

    g383291

    Kuva 8

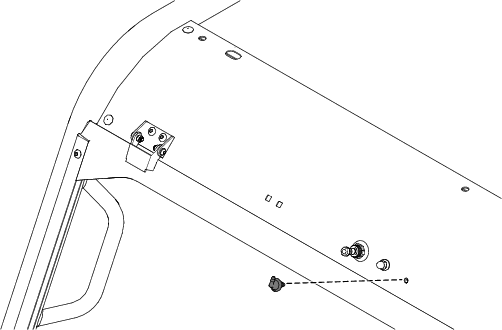

  2. Asenna liitinkappale kaatumissuojausjärjestelmän etuosan poikkitukeen liitinkappaleen mukana toimitetulla aluslaatalla ja mutterilla (Kuva 9).

    Kiristä mutteri käsin.

    g388861

    Kuva 9

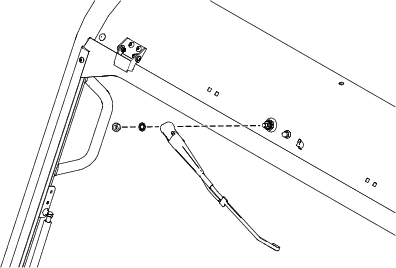

  3. Pidä pyyhkimen varren päästä kiinni rievulla ja asenna pyyhkimen varsi moottoriin moottorikokoonpanon mutterilla ja varmistuslaatalla (Kuva 10).

    g512725

    Kuva 10

  4. Asenna pyyhkimen sulka pyyhkimen varressa olevaan koukkuun (Kuva 11).

    g388862

    Kuva 11

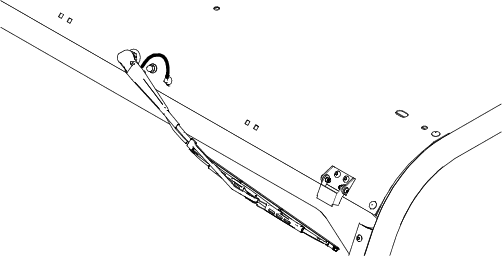

  5. Asenna pyyhkimen varren letkujohto liitinkappaleeseen (Kuva 12).

    g389334

    Kuva 12

  6. Asenna johtokanava ja vie pyyhkimen letku kanavan läpi. Katso ohjeet kattokonsolisarjan (malli 08130) asennusohjeiden kohdasta Johtokanavan asennus.

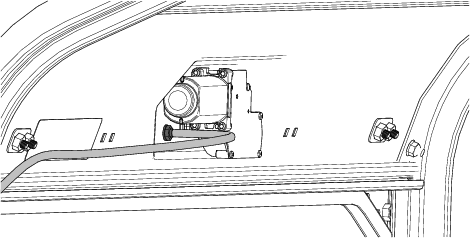

  7. Asenna pyyhkimen letku liitinkappaleeseen (Kuva 13).

    g382290

    Kuva 13

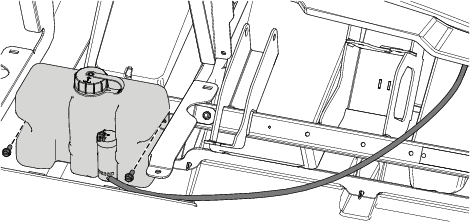

  8. Kiinnitä pesuainepullo eturungon pylvään kiinnitysosaan kahdella litteäkantaisella kuusiopultilla (¼ × ⅝ tuumaa) kuvan mukaisesti (Kuva 14).

  9. Liitä pyyhkimen letku pesuainepulloon (Kuva 14).

    g382293

    Kuva 14

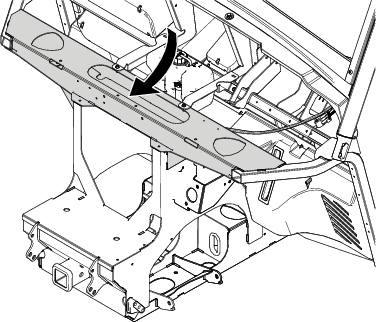

  10. Kytke koneen johdinsarjan liitin, jossa on merkintä (pesulaitteen pumppu), pesuainepulloon.

    Johtosarjan liitin on eturungon iskunvaimennintornin alla (Kuva 15).

    g383292

    Kuva 15

  11. Täytä pesuainepullo asianmukaisella, ilmastoon sopivalla tuulilasinpesunesteellä.

Kytkimen asennus

Vaiheeseen tarvittavat osat:

Kytkin1

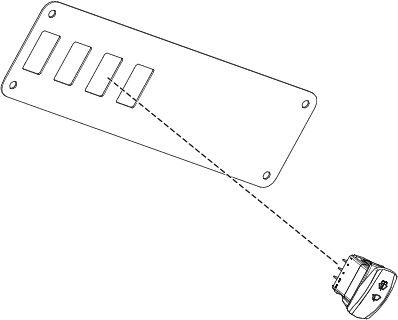

  1. Asenna kytkin konsolin kytkinkannattimessa olevaan aukkoon (Kuva 16). Kannatin sisältyy kattokonsolisarjaan (malli 08130).

    g382341

    Kuva 16

  2. Asenna konsolin kytkinkannatin ja loput kolme tulppaa. Katso lisätietoja kattokonsolisarjan (malli 08130) asennusohjeista.

  3. Liitä kytkin kattokonsolisarjan johdinsarjan liittimeen, jossa on merkintä (tuulilasinpyyhkimen kytkin). Katso ohjeet kattokonsolisarjan (malli 08130) asennusohjeiden kohdasta Johdinsarjan vienti ja kattovalon asennus.

Käyttö

Tuulilasinpyyhkimen kytkimen käyttö

Ala-asento – pyyhin pois käytöstä

Keskiasento – pyyhin käynnissä

Yläasento – pesunesteen ruiskutus tarvittaessa
