Sats med vindruta i glas och vindrutetorkare

1. Parkera maskinen på en plan yta.

2. Flytta transmissionsspaken till läget P (parkering).

3. Stäng av motorn och ta ut nyckeln.

Delar som behövs till detta steg:

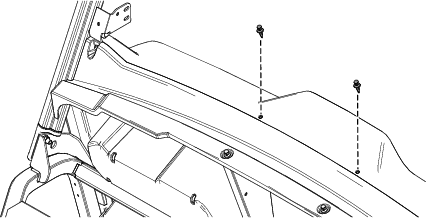

1. Ta bort de två plastnitarna från instrumentbrädan (Figur 1).



   Figur 1

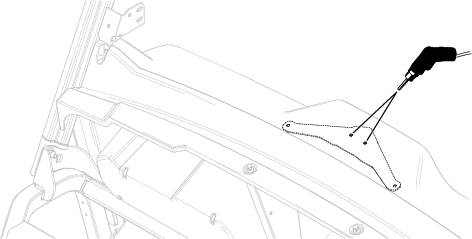

2. Använd spärrfästet som mall och borra två hål (5/16 tum) i instrumentpanelen (Figur 2).



   Figur 2

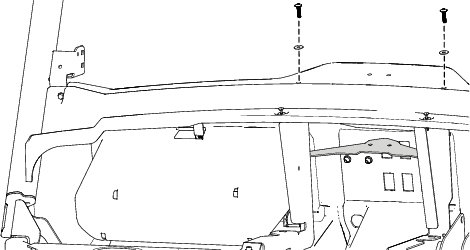

3. Fäst instrumentbrädans spärrfäste vid instrumentbrädan med två torxskruvar (M6 x 25 mm) och två brickor (6 mm) enligt Figur 3.

4. Dra åt de två torxskruvarna (M6 x 25 mm) till 3,6–4,5 Nm.



   Figur 3

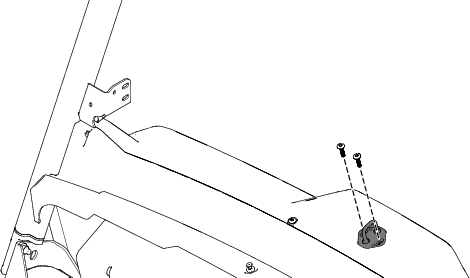

5. Fäst spärren på dörren med två torxskruvar (M6 x 25 mm) enligt Figur 4.

   Dra inte åt skruvarna förrän senare.



   Figur 4

Delar som behövs till detta steg:

Important: Det krävs två personer för att montera vindrutan.

1. Passa in vindrutan med öppningen på maskinen.

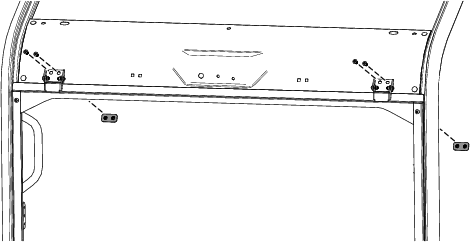

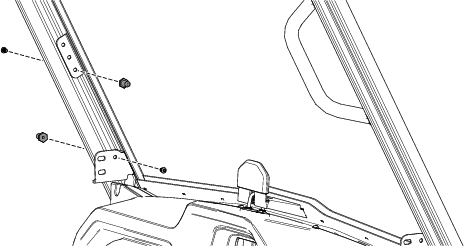

2. Fäst vindrutan löst med två mutterplattor (8 mm) och fyra skruvar med rundat huvud (M8 x 20 mm) enligt Figur 5.

   Se till att vindrutan är jämnt positionerad på vardera sidan av överrullningsskyddet när du monterar fästelementen.



   Figur 5

3. Dra åt de fyra skruvarna (M8 x 20 mm) till 26 Nm när vindrutan är i nivå med överrullningsskyddet.

Delar som behövs till detta steg:

1. Fäst en dämpare på den högra vindruteramen med en skruv med rundat huvud (M6 x 10 mm) enligt Figur 6

   Note: Vi rekommenderar att du använder det nedre hålet på vindruteramen.

2. Fäst en dämpare på det högra spärrfästet med en skruv med rundat huvud (M6 x 10 mm) enligt Figur 6.

3. Upprepa stegen 1 och 2 på den andra sidan.

4. Dra åt de fyra skruvarna med rundat huvud (M6 x 10 mm) till 11 Nm.



   Figur 6

5. Fäst de två gasfjädrarna på dämparna (Figur 7).

   Se till att gasfjädern riktas enligt Figur 7.



   Figur 7

   Utökad vy visas

   1. Vindruteram
   2. Kolvstång
   3. Vältskyddets fäste

1. Justera spärren om det behövs och se till att vindrutespärrarna sitter korrekt.

2. Dra åt de två torxskruvarna (M6 x 25 mm) till 11 Nm.

Delar som behövs till detta steg:

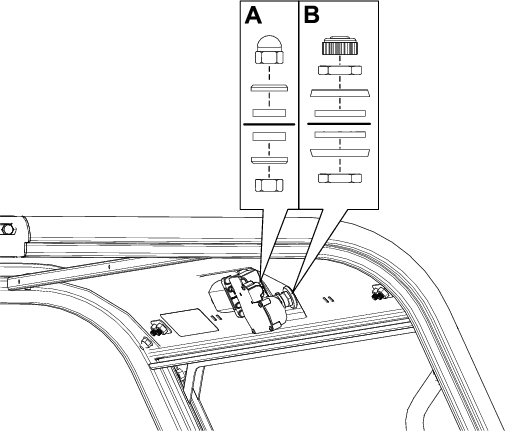

1. Fäst torkarmotorn vid det främre överrullningsskyddets tvärbindning med hjälp av de fästelement som följer med motorn (Figur 8).

   Ruta A visar de fästelement som behövs för att sätta fast torkarmotorns hölje. Ruta B visar de fästelement som behövs för att sätta fast torkarmotorn och torkararmen.

   Tvärbindningen visas som en fast, svart linje i ruta A och B i Figur 8.



   Figur 8

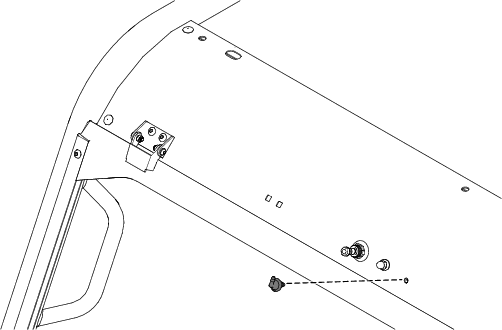

2. Fäst skottförskruvningen vid det främre överrullningsskyddets tvärbindning med brickan och muttern som följer med förskruvningen (Figur 9).

   Dra åt muttern för hand.



   Figur 9

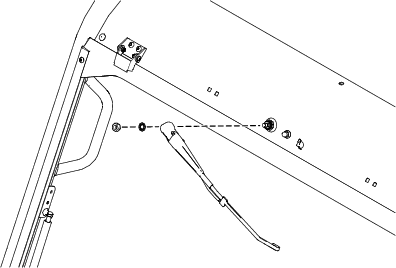

3. Håll fast torkararmens ände med en trasa och fäst torkararmen på motorn med muttern och låsbrickan från motorenheten (Figur 10).



   Figur 10

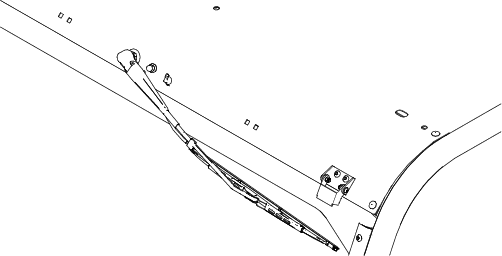

4. Fäst torkarbladet på torkararmens krok (Figur 11).



   Figur 11

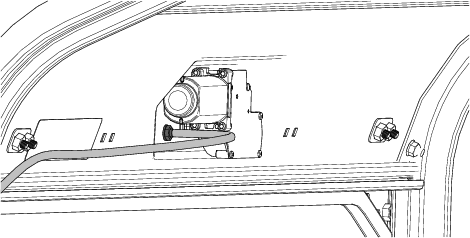

5. Anslut torkararmens slangledning till motorväggsfästet (Figur 12).



   Figur 12

6. Montera ledningsbanan och dra torkarslangen genom ledningsbanan. Se hur det går till här: Hur man fäster ledningsbanan vid overheadkonsolen (modell 08130) Monteringsanvisningar.

7. Anslut torkarslangen till skottförskruvningen (Figur 13).



   Figur 13

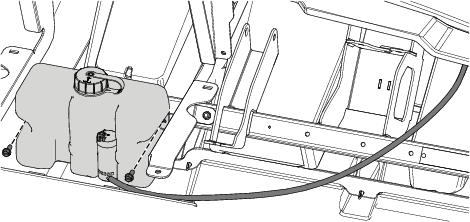

8. Fäst spolarvätsketanken vid den främre ramens kolonnfäste med de två sexkantsskruvarna med brickskalle (¼ x ⅝ tum) enligt Figur 14.

9. Anslut torkarslangen till spolarvätsketanken (Figur 14).



   Figur 14

10. Anslut maskinens kablagekontakt märkt (Tvättpump) vid spolarvätsketanken.

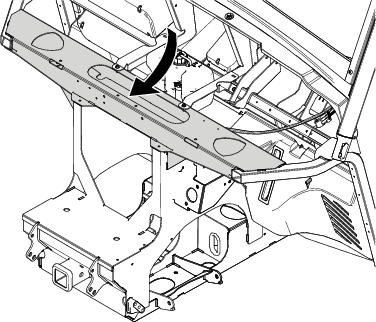

    Du hittar kablagekontakten under den främre ramens stötdämpartorn (Figur 15).



    Figur 15

11. Fyll spolarvätsketanken med lämplig klimatkompatibel tvättvätska för vindrutor.

Delar som behövs till detta steg:

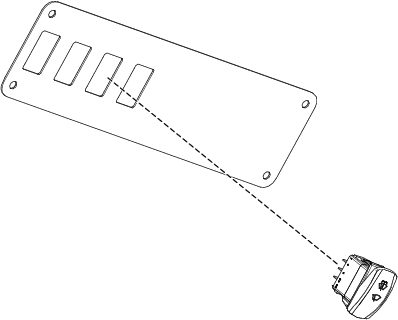

1. Montera strömbrytaren i öppningen på konsolens strömbrytarfäste (Figur 16), se manualen till overheadkonsolen (modell 08130).



   Figur 16

2. Fäst konsolens strömbrytarfäste och de återstående tre pluggarna. Se monteringsanvisningar för overheadkonsol (modell 08130) Monteringsanvisningar.

3. Anslut strömbrytaren till kablagekontakten för overheadkonsolen som är märkt (VINDRUTETORKARBRYTARE), se instruktionerna för hur man leder kablaget och installerar kupollampan i monteringsanvisningarna för overheadkonsolen (modell 08130) monteringsanvisningar.

Nedläge torkaren är av

Mittläge kör torkaren kontinuerligt

Uppläge spreja tvättvätska tillfälligt på begäran
